REMACHADORAS NEUMÁTICAS
Para obtener un remachado óptimo la longitud combinada del par de remaches
debe ser correcta.
La longitud correcta se determina de la siguiente manera:
Figura 1: Si se usan dos conjuntos de remaches cóncavos:
La longitud de las dimensiones de los dos conjuntos de remaches (A1, A2) debe
ser igual a la medida de la altura de la mordaza cerrada (H) menos el grosor total
del material que se va a remachar.
Figura 2: Si se usa un conjunto de remaches cóncavos y uno de remaches de
cabeza embutida:
La longitud de las dimensiones de los dos conjuntos de remaches (A1, A2) debe
ser igual a la medida de la altura de la mordaza cerrada (H) menos el grosor total
del material que se va a remachar (M) y la altura final de la cabeza del remache
(Z) comprimida por el conjunto de remaches de cabeza embutida (A).
Figure 3: La longitud de las dimensiones de los dos conjuntos de remaches (A1,
A2) debe ser igual a la medida de la altura de la mordaza cerrada (H) menos la
longitud general del remache (L) después de ser comprimido.
Si es necesario, escoja los remaches un
poco más cortos y acúñelos a la longitud
correcta con un anillo espaciador.
Remachadoras neumáticas por compresión serie SZEA9000 –
con pinzas de cocodrilo

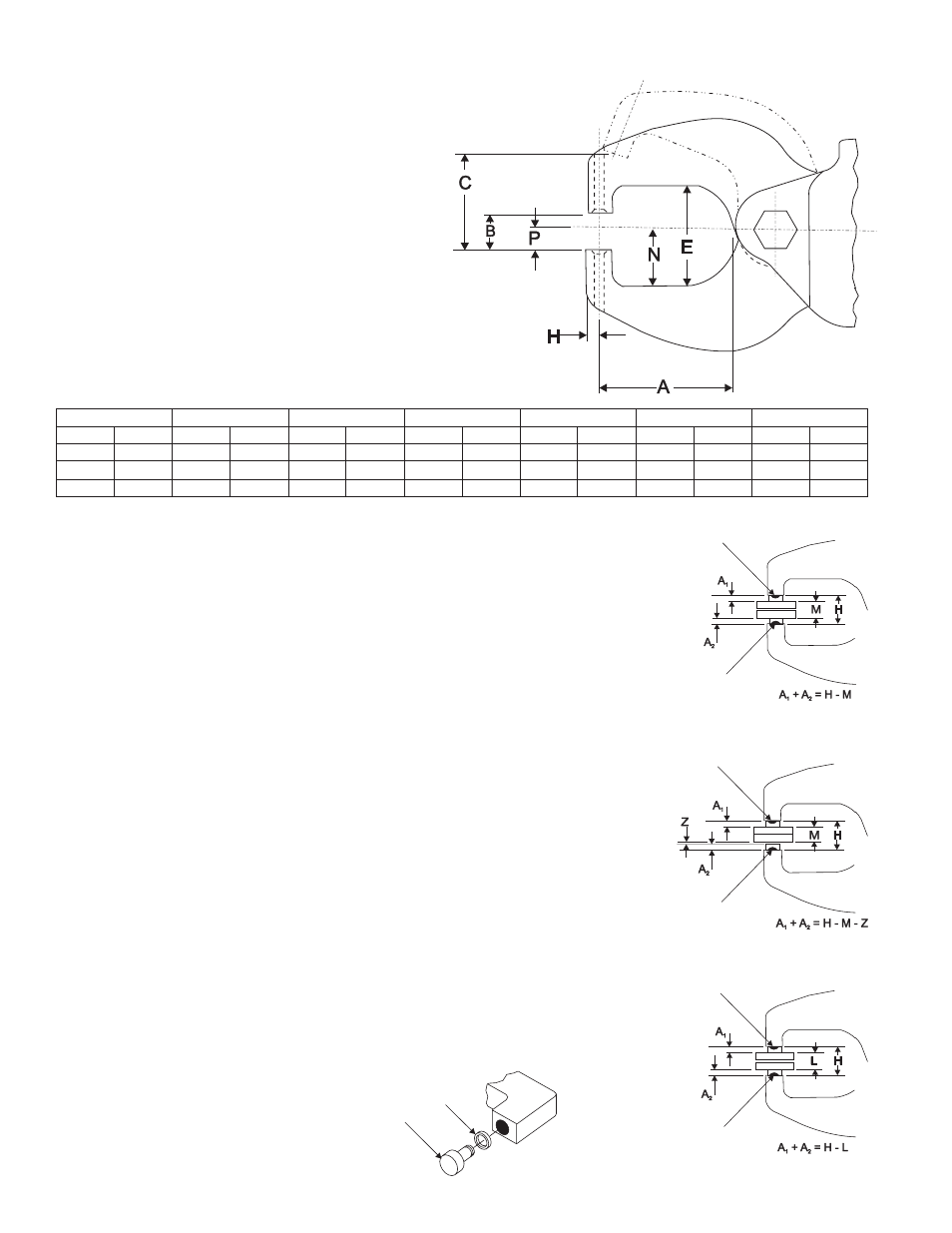

NOMENCLATURA – MORDAZA DE COCODRILO
A
Alcance
B
Altura cerrada
C
Total
E
Espacio entre mandíbulas
H
Desplazamiento inferior
N
Profundidad medida desde el eje geométrico hasta la
abertura de la mandíbula estacionaria
P
Profundidad medida desde el eje geométrico hasta el
agujero de fijación de la mandíbula estacionaria
A
B
C
E
H
N
P
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
in.
mm
1-1/2
38
7/8
22
1-1/2
38
1-5/8
41
7/32
6
1.0
1
5/8
16
2-1/4
57
7/8
22
1-7/8
48
2-1/8
54
7/32
6
1-1/4
32
5/8
16
3.0
76
7/8
22
2-1/8
54
2-1/8
54
7/32
6
1-1/4
32
5/8
16
Espaciadora
Remache
Conjunto de remache cóncavo
Conjunto de
remache cóncavo
Figura 1
Conjunto de remache cóncavo
Conjunto de remache
de cabeza embutida
Figura 2
Conjunto de remache de
cabeza embutida
Conjunto de remache
de cabeza embutida
Figura 3
