1
8
17A
18 17B
17
17A 17B
F
4PCS
3X15 MM

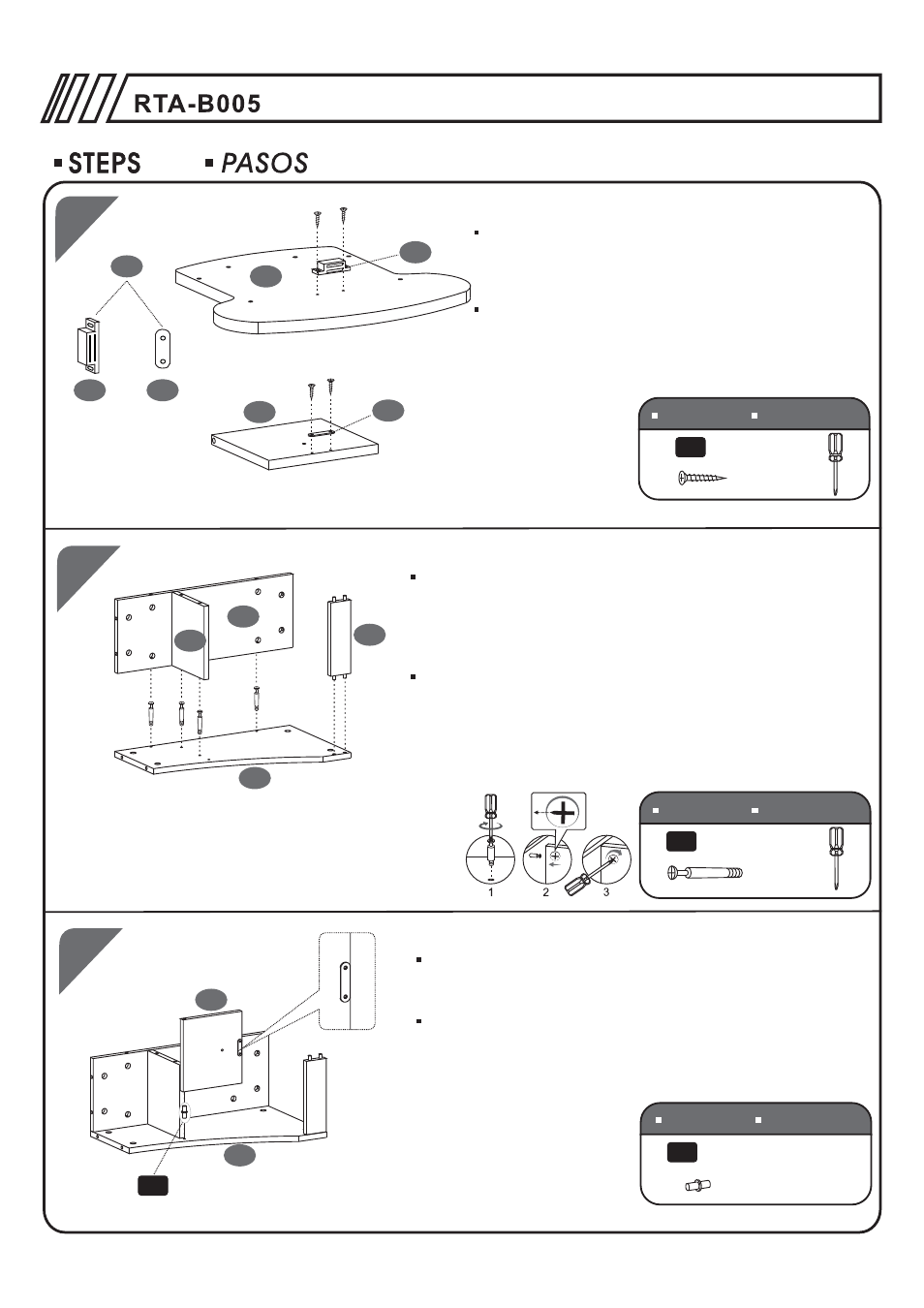

Use Screws (F) to fix the Magnetic Catch (17A)
to the inside face of Top Panel (8).
Use Screws (F) to fix the Steel Plate (17B) to
the Drawer Panel (18).
Use tornillos (F) para fijar el cerraje magn tico (17A)
en la cara interior del panel superior (8).
Use los tornillos (F) para fijar la placa metalica (17B)
al panel de gaveta (18). é
SCREWS TORNILLOS
4PCS
6X40 MM D
1
4
6
5
2
SCREWS TORNILLOS
Screw Bolts (D) to the inside face of the Left Panel (1).
Place the Back Panel (4), the Front Panel (5) and the Mid
Panel (6) over the Bolts (D) and secure them tightening
the cam locks in the Back Panel (4), the Front Panel (5)
and the Mid Panel (6).
Use los Pernos de Ajuste D para fijar el Panel Medio (6),
Panel Posterior (4) y el Panel Frontal (5) al Panel lizquierdo.
Asegurese de ajustar los cerrajes en la cara posterior de los
Paneles (6,4 y 5) para asegurar los Pernos.
18
1
H
3
1PC
H Φ5X17 MM
SCREWS TORNILLOS
Insert one double side Pin (H) into the holes on the edge
of the Drawer Panel (18), then insert the Bidirectional pin
into the hole on the inside face of the Left Panel (1).
P.6
Inserte un pasador doble (H) en los huecos al borde del
Panel de Gaveta (18), después inserte el pasador en el
hueco de la parte interior del Panel Izquierdo (1).
