Parr Magnetic Drives

P a r r I n s t r u m e n t C o m p a n y

12

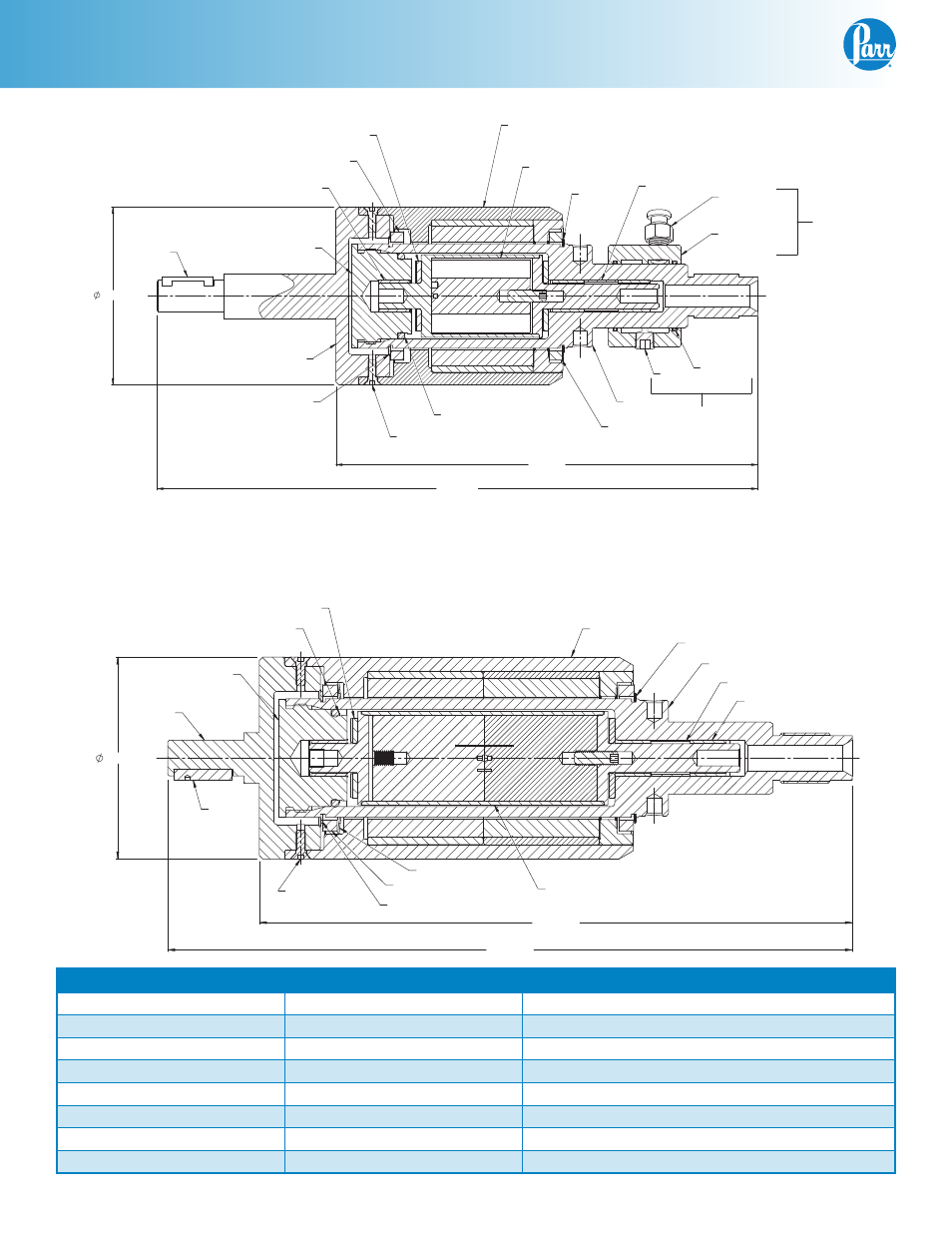

A1750HC Magnetic Drive

*-NOTE:

PARTS MARKED ARE OF

CORRESPONDING MATERIAL IN ASSEMBLIES

CONSTRUCTED OF SPECIAL MATERIAL

MAGNETIC

HOUSING

1169HC2*

DIRECTION

1172HC

(8-32 X 1/2 FL HD SOC SCR)

1179HC

WAVE

REF

IMPRINT

AREA

REF

O-RING REF

(3) 1166HC

(2) 715HC

1171HC_

79HW2

1747HC

PLUG REF

SPACER

SPRING

COVER

PLUG

694HC

O-RING

AND

SNAP RING

(2) 716HC REF

BUSHING

THRUST WASHER

1167HC*

(2) 1165HC

1748HC

ASSEMBLY

(4) SA1632FS08

SNAP RING

(2) 1170HC

A740HC

COOLING

ROTOR ASSEMBLY

COOLING SLEEVE

A1185HC*

1172HC2

SLEEVE

A1188HC

QD CONNECTOR

BEARING

REF

A740HC

COOLING SLEEVE

REF

3.50 REF

11.83 REF

8.30 REF

1168HC*

HOUSING

A1750HC2 Magnetic Drive

*-NOTE:

PARTS MARKED RESPECTIVELY ARE OF

CORRESPONDING MATERIAL IN ASSEMBLIES

CONSTRUCTED OF SPECIAL MATERIAL

1748HC

(8-32 X 1/2 FHSC)

(2) 1170HC

1179HC

*A1604HC

1172HC

*1167HC

*1603HC

1172HC2

A1188HC2

(2) 1165HC

1171HC_

*1169HC2

(3) 1166HC

(4) SA1632FS08

1747HC2

IMPRINT

AREA

AND

DIRECTION

11.87 REF

10.28 REF

3.50 REF

Parts for A1750HC and A1750HC2 Series Magnetic Drives

79HW2

Plug

1167HC

Spacer

1747HC

Jacket cover, long

663HC

Olive

1168HC

Rotor housing

1747HC2

Jacket cover, short

715HC

O-ring, NBR

1169HC2

Plug

A1185HC

Rotor assembly, 60 in/lb

716HC

Quick disconnect

1170HC

Bearing

A1188HC

Outer magnetic housing assy, 60 in/lb

A740HC Cooling sleeve assy

1171HCHA O-ring, PTFE

A1188HC2

Outer magnetic housing assy, 120 in/lb

1165HC Thrust washer

1172HC

Snap ring, external

1603HC

Rotor housing

1166HC Bushing

1172HC2

Snap ring, spiral

A1604HC

Rotor assembly, 120 in/lb

1179HC

Wave spring

SA1632FS08

Set screw
