Parr Magnetic Drives

w w w . p a r r i n s t . c o m

11

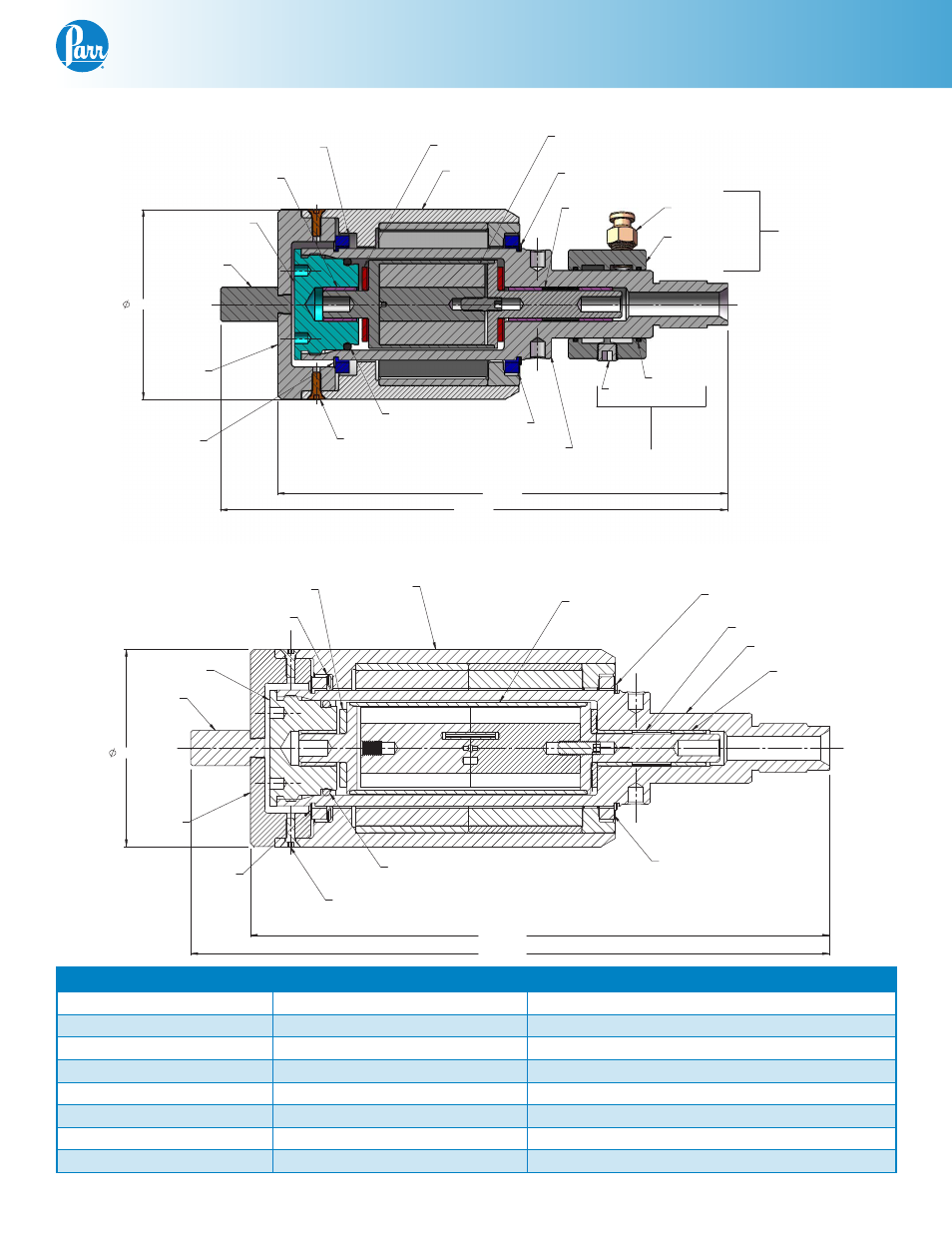

A1180HC Magnetic Drive

REF

1169HC2*

PLUG

REF

REF

COOLING SLEEVE

ASSEMBLY

DRIVE ADAPTER

2457HC

A1185HC*

SLEEVE

(4) SA1632FS08

COOLING
ASSEMBLY

1178HC2

COVER

(3) 1166HC

SNAP RING

A740HC

694HC

(2) 1165HC

COOLING SLEEVE

BUSHING

ROTOR ASSY

(2) 1170HC

SNAP RING

1172HC2

1172HC

THRUST WASHER

SPACER

1179HC

WAVE SPRING

MAGNETIC

HOUSING ASSY

O-RING REF

(2) 715HC

PLUG REF

79HW2

HOUSING

1168HC*

BEARING

A740HC

A1188HC

QD CONNECTOR

O-RING

1171HC_

1167HC*

(2) 716HC REF

(8-32 X 1/2 FL HD SOC SCR)

IMPRINT

AREA

AND

DIRECTION

8.30 REF

3.50 REF

9.36 REF

CONSTRUCTED OF SPECIAL MATERIAL

CORRESPONDING MATERIAL IN ASSEMBLIES

PARTS MARKED RESPECTIVELY ARE OF

*-NOTE:

A1180HC5 Magnetic Drive

3.50 REF

PARTS MARKED RESPECTIVELY ARE OF

*-NOTE:

CONSTRUCTED OF SPECIAL MATERIAL

CORRESPONDING MATERIAL IN ASSEMBLIES

2X 1170HC

3X 1166HC

* 1603HC

* 1167HC

AND

DIRECTION

4X SA1632FS08

* A1604HC

* 1169HC2

A1188HC2

2X 1165HC

1172HC2

1179HC

1171HC__

2457HC

IMPRINT

AREA

(8-32 X 1/2 FHSS)

1178HC2

1172HC

REF

10.28
11.34 REF

Parts for A1180HC and A1180HC2 Series Magnetic Drives

79HW2

Plug

1168HC

Rotor housing, 60 in/lb

A1185HC

Rotor assembly, 60 in/lb

663HC

Olive

1169HC2

Plug

A1188HC

Outer magnetic housing assy, 60 in/lb

715HC

O-ring, NBR

1170HC

Bearing

A1188HC2

Outer magnetic housing assy, 120 in/lb

716HC

Quick disconnect

1171HCHA O-ring, PTFE

1603HC

Rotor housing, 120 in/lb

A740HC Cooling sleeve assy

1172HC

Snap ring, external

A1604HC

Rotor assembly, 120 in/lb

1165HC Thrust washer

1172HC2

Snap ring, spiral

2295HC

Drive adapter

1166HC Bushing

1178HC2

Jacket cover

2457HC

Drive adapter (Hub)

1167HC Spacer

1179HC

Wave spring

SA1632FS08 Set screw
