www.desatech.com 117148-01C 3

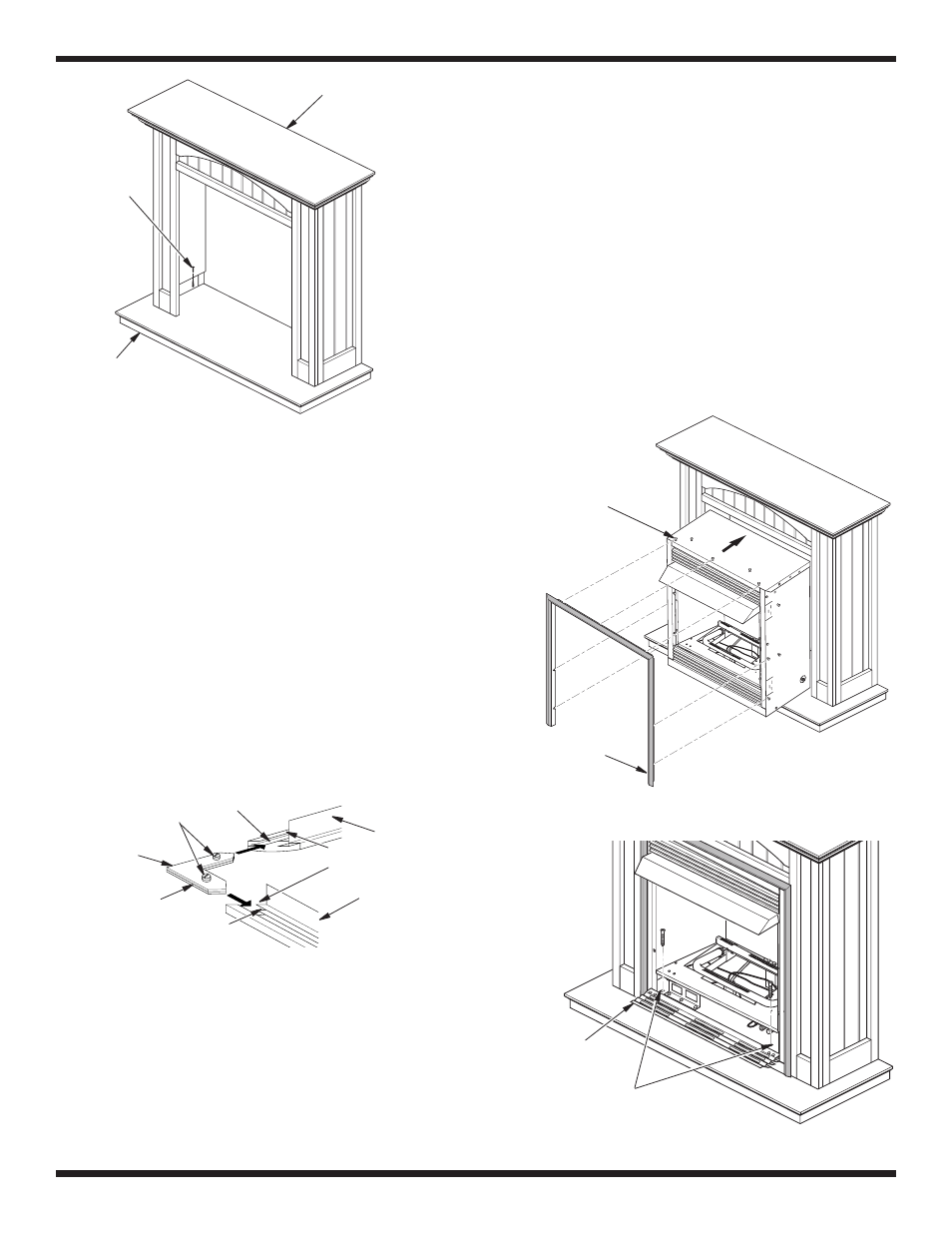

Figura 8 - Fijación de la chimenea a la base de la repisa de
chimenea
instalación de la chimenea
1. La chimenea debe estar totalmente ensamblada. Consulte
Ensamble de la chimenea en el manual del propietario de
la chimenea.
2. Instale la línea de gas. Consulte Conexión al suministro de
gas en el manual de propietario de la chimenea. Recuerde
dejar acceso para la válvula de cierre del gas en alguna
parte de la base o donde sea accesible para el usuario.
Tornillo con
pivote
Adorno
armado
Figura 7 - Inserción de la chimenea dentro de la repisa con
gabinete
Figura 6 - armado del adorno
ensamble del adorno
1. Retire el embalaje de las tres piezas del adorno.
2. Localice dos placas de ajuste con su juego de tornillos y
dos bases para nivelar en el paquete de piezas.
3. Alinee la base para nivelar debajo de la placa de ajuste
como se muestra en la figura 6.
4. Deslice un extremo de la placa de ajuste y base para ni-
velar en la ranura del borde angular de la parte superior
del adorno de la chimenea (consulte la figura 6).
5. Deslice el otro extremo de la placa de ajuste y base para
nivelar en la ranura del borde angular del adorno de la
chimenea (consulte la figura 6).
6. Mientras sujeta firmemente los bordes del adorno unidos,
apriete los dos tornillos fijos de la placa de ajuste con un
destornillador plano.
7. Repita los pasos 2 a 6 para la otra esquina.
Lado del
adorno
Ranura
Parte
superior del
adorno
Borde angular
Base para
nivelar
Tornillos de
fijación
Placa de
ajuste
Ranura
Figura 5 - Fijación del ensamble de la repisa de chimenea a
la base
Tornillos
Base de la
repisa
Ensamble de
la repisa de
chimenea
O F F P ILO T O N H I L O
Orificio para fijar la
chimenea a la base de
madera de la repisa
Puerta de
ventila inferior
3. Revise que no haya fuga. Consulte Revisión de las
conexiones de gas en el manual del propietario de la
chimenea.
4. Coloque la chimenea dentro de la repisa, colocando las
tuberías de gas con cuidado (consulte la figura 7). IMPOR-
TANTE: tenga cuidado al colocar la chimenea sobre la
base de la repisa. La base se podría raspar fácilmente.
5. Coloque paquete de adorno sobre los tornillos con pivote
que se encuentran a un lado y en la parte superior de la
chimenea. Una firmemente el adorno con los tornillos con
pivote ubicados en la chimenea (consulte la figura 7).
Alinee la chimenea en el ensamble de la repisa de forma
que el adorno se sobreponga a la repisa uniformemente
en los tres lados.
6. Puerta de la ventila inferior más baja. Utilice los dos tornillos
para madera de 3" que se incluyen en el paquete de ferre-
tería para unir la base de la chimenea a la base de madera
(consulte la figura 8). Cierre la puerta de la ventila.
