www.desatech.com 117148-01C 2
Lado
izquierdo
Lado
derecho
Cabecera
ensamble de la repisa de chimenea
Importante: se requiere más de una persona para
levantar la repisa montada. levante la repisa de chime-
nea sujetándola por los ensambles de ambos tramos.
si levanta la repisa de chimenea por la cabecera o por
su parte superior, podría dañarla.

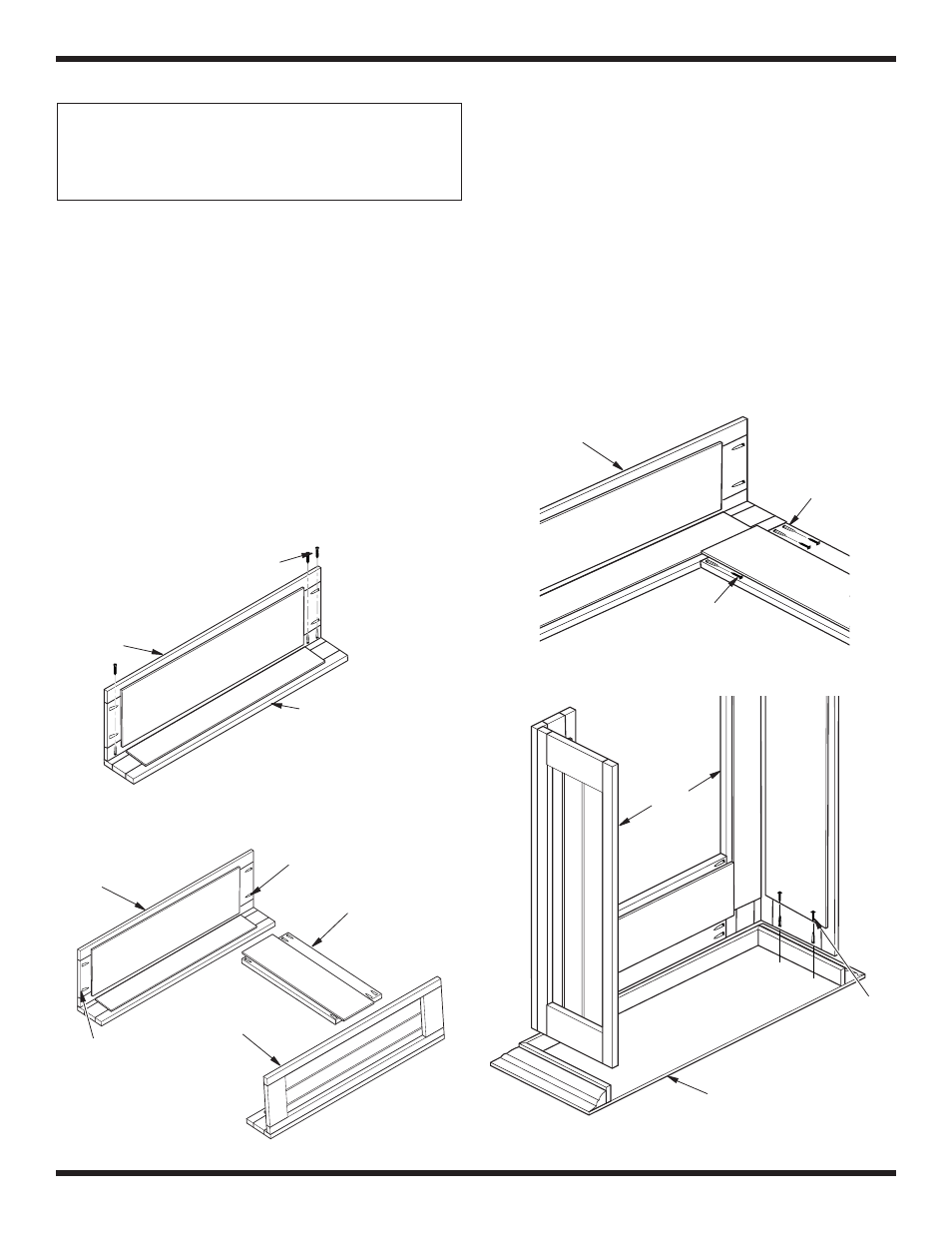

1. Algunos modelos requieren de ensamblaje de las esquinas
o los lados. Para estos modelos, coloque el lateral del
tramo sobre el piso. Coloque el tramo como se muestra
en la figura 1. Alinee los orificios para tornillo previamente
perforados del tramo y del lateral del mismo. Asegúrese que
los extremos estén alineados. Fije con dos o tres tornillos
para madera de 1 1 /
4
de pulgada, según sea su modelo.
Repita la operación en el otro tramo.
2. Coloque la cabecera entre los ensambles de los tramos
derecho e izquierdo (consulte la figura 2). La parte superior
de la cabecera debe estar nivelada con la parte superior
de los ensambles de los tramos laterales.
3. Fije el soporte con los tres tornillos que se incluyen a cada
lado, como se muestra en la figura 3.
4. Ponga la parte superior hacia abajo y los tramos hacia
arriba. Coloque el ensamble de los tramos dentro de la
parte superior (consulte la figura 4).
Ensamble del
tramo derecho
Cabecera
Tornillos
Figura 2 - Instalación de la cabecera
Figura 4 - Colocación del ensamble de la repisa de chimenea
sobre la parte superior de la repisa
Fijación de
la repisa a la
base
Fijación de los lados
a la parte superior
Parte
superior
Ensamble
del tramo
Tornillos
Figura 3 - Cómo fijar la cabecera
5. Asegúrese de que los ensambles de los tramos queden
nivelados con la parte trasera de la parte superior y de
que la repisa esté centrada de izquierda a derecha dentro
de la parte superior. Cuadre los ensambles de los tramos
uniformemente con los lados de la parte superior de la
repisa, asegurándose de que el espacio entre la parte
superior de la repisa y el ensamble del tramo sea el mis-
mo de adelante hacia atrás. Consulte la figura 4. Use los
tornillos que se incluyen en los orificios de los lados para
fijar a la parte superior de la repisa.
6. Coloque la base de la repisa a un lado de la pared en el
sitio de la instalación. Consulte el manual del propietario
de la chimenea para conocer las distancias mínimas de
instalación.
7. Coloque el ensamble de la repisa sobre la base de la repisa
y céntrela de izquierda a derecha con la parte posterior
del ensamble, nivelada con la parte posterior de la base
(consulte la figura 5, pagina 3).
Figura 1 - ensamblaje de los tramos
Lateral del
tramo
Tramo
Tornillos para
madera de 1 1 ⁄
4
de
pulgada
