Kammerdeckel
Buchse der
Vakuumpumpe
Obere
Rückwand
o

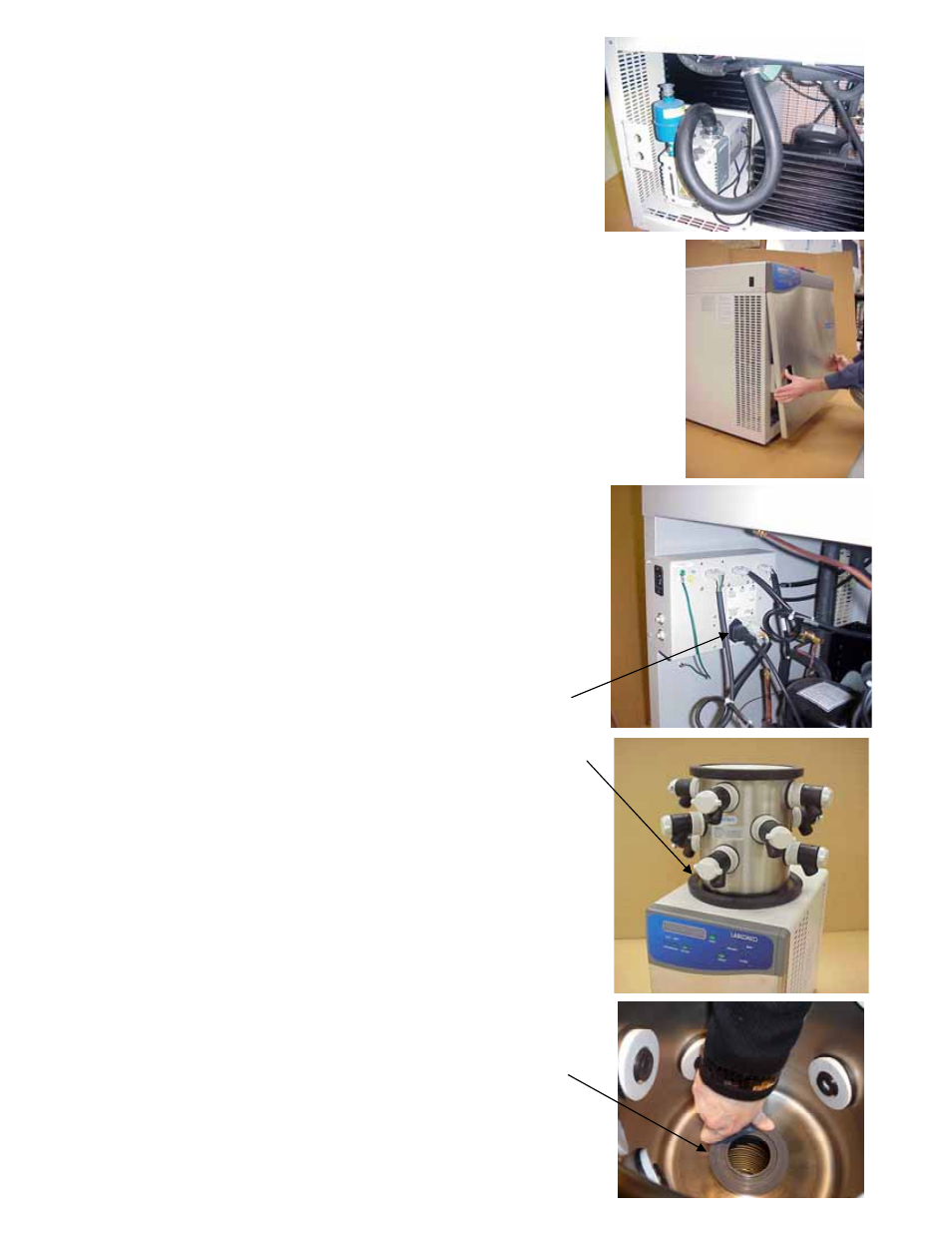

Die Vakuumpumpe in den Schrank setzen.
o
Den Vakuumschlauch an der
Eingangsarmatur der Vakuumpumpe
anschließen. Festklemmen.
o
Die Frontplatte wieder einbauen. Dazu den oberen
Rand unter die Bedientafel positionieren und den
unteren Rand nach innen drücken.
o
VORSICHT - Vor dem Entfernen der
Rückwand sicherstellen, dass der
Gefriertrockner vom Strom getrennt ist. Die
obere Rückwand NICHT ENTFERNEN.
o
Das Netzkabel der Vakuumpumpe in die
Buchse am Schaltkasten mit der Markierung
„Vakuumpumpe“ anschließen.
o
Die Rückwand wieder einbauen.
Schritt 5. Einbau einer Kammer oder eines
Verteilers (außer 4,5 l Modelle, an denen bereits
eine Kammer befestigt ist.)
• 1 l und 2,5 l Modelle
o
Den Deckel der Kollektorkammer auf die
Kammer setzen.
o
Die flache Gummidichtung auf dem Loch in
der Mitte des Kammerdeckels zentrieren.
o
Die Kammer oder den Verteiler auf die
Dichtung setzen.
