Page 4 of 5

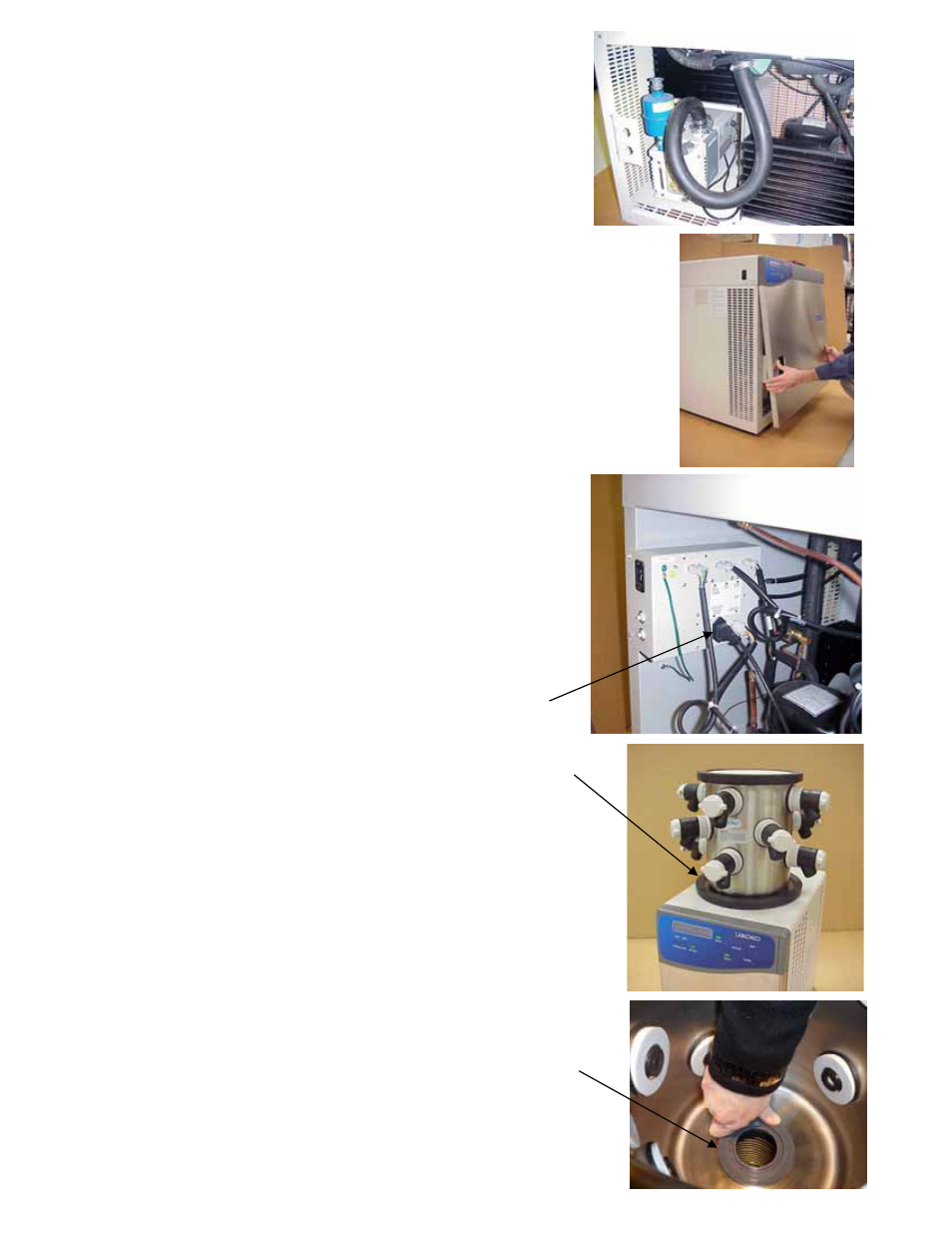

Réceptacle
pompe à vide
Panneau arrière
supérieur
Couvercle de
chambre
(7386901)
o Placer la pompe à vide à l'intérieur du
coffret.
o Connecter le tuyau à vide au raccord
d'admission de la pompe à vide. Le serrer
de façon sécurisée.
o Remettre en place le panneau avant en plaçant le
bord supérieur sous le panneau de commande et en
poussant le bas vers l'intérieur.
o PRECAUTION - S'assurer que
l'alimentation du lyophilisateur est
déconnectée avant de retirer le panneau
arrière inférieur. Ne PAS retirer le
panneau arrière supérieur.
o Brancher le câble d'alimentation de la
pompe à vide dans le réceptacle de la
boîte de jonction marqué Pompe à vide
(Vacuum Pump).
o Remettre en place le
panneau arrière.
Etape 5. Installation d'une chambre ou d'un
distributeur (sauf pour les modèles de 4,5 l qui
ont déjà une chambre attachée)
• Modèles de 1 l et 2,5 l
o Placer le couvercle de la chambre de
collecteur au-dessus de la chambre.
o Centrer le joint plat en caoutchouc sur le
trou au centre du couvercle de la chambre.
o Placer la chambre ou le distributeur sur le
joint.
o Pour installer la chambre, insérez le raccord
plastique (7386901) à travers
l’orifice de la chambre et à
travers l’orifice du joint.
