Page 28

28 NLB 60E Operation Manual

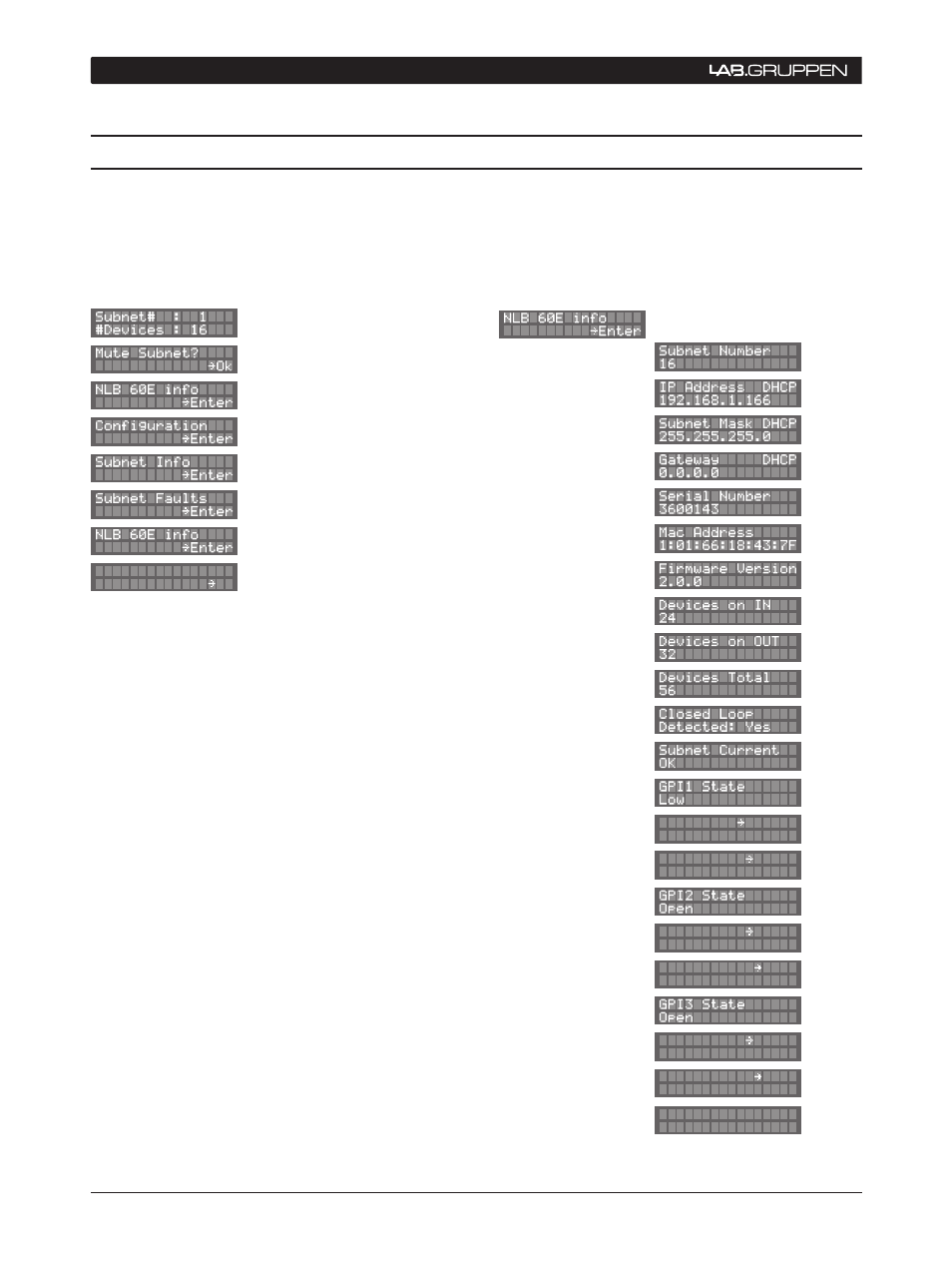

10.1 Tree view of display structure
The following schematics provide a full overview of all displays to be found on NLB 60E. This provides an
overview of how the tree structure is organized for the various features. The headlines (Level 1) are displayed
at the right, followed by sub-views with subsequent displays for level 2, 3 and 4.
10 APPenDIx
Unlock UI?
PIN:**** Ok
GPI1, Low HIgh
Power ON
GPI1, HIgh Low
Power OFF
GPI2, Open Close
Unmute
GPI2, Close open
Mute
GPI3, Open Close
Unmute
GPI3, Close open
Mute
Security conn.
Disabled
Level 1
Level 1
Level 2
