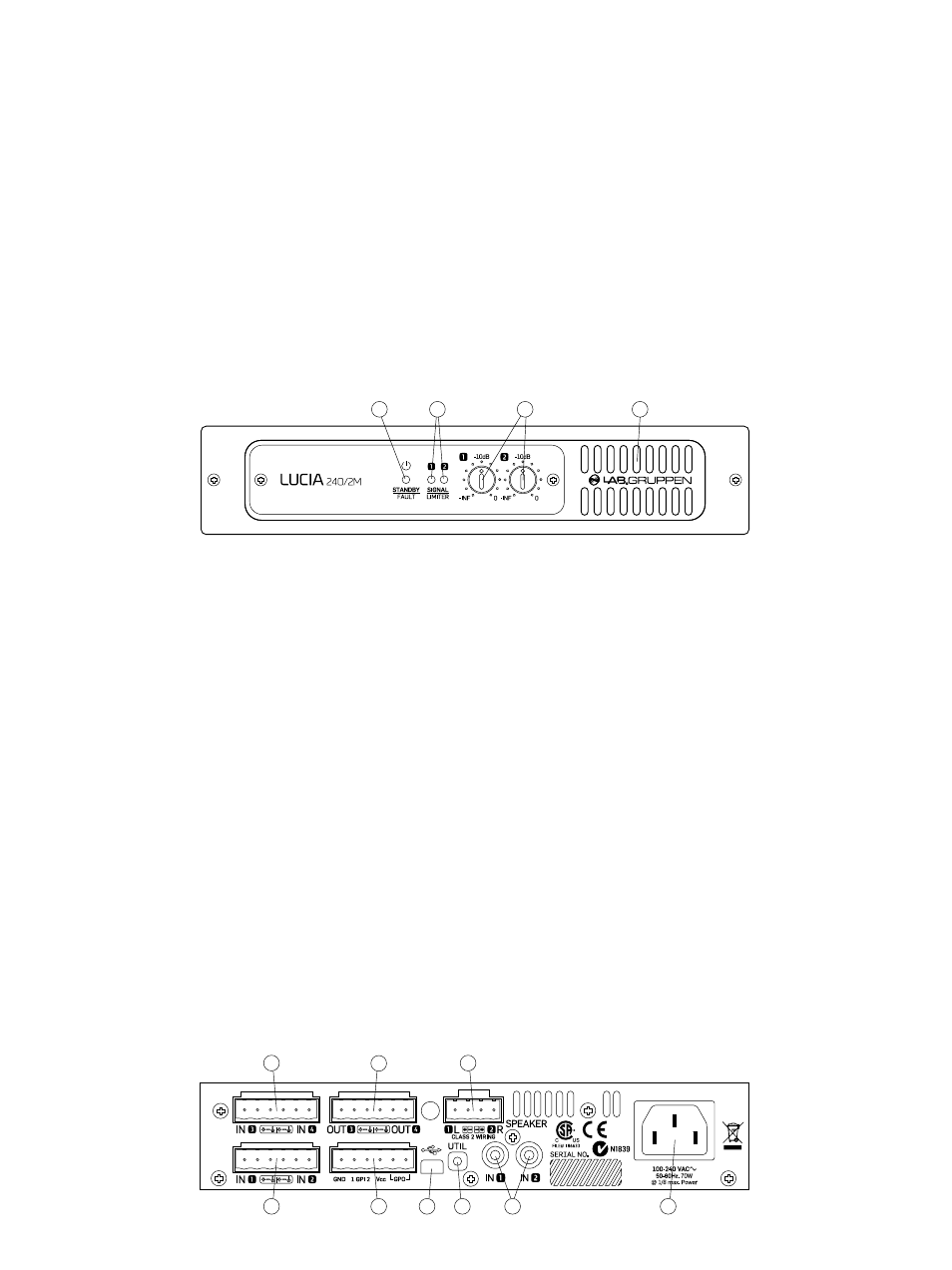

Panel frontal
En el panel frontal encontrará los siguientes indicadores:
1 Piloto standby/encendido – Este piloto tricolor se ilumina
en amarillo cuando el amplificador esté en el modo de espera
(standby) y en verde cuando el amplificador esté encendido.
Cuando el modo de protección sea activado, este piloto parpadeará
en rojo y la salida de altavoz quedará anulada. Para saber más
información acerca del modo de protección, consulte el Manual de
instrucciones completo.
2 Indicadores de presencia de señal/limitación/saturación –
Un piloto tricolor se iluminará de la siguiente forma para indicarle la
información de estado de canal:
Verde - Señal presente en la señal y canal funcionando
normalmente.
Amarillo – Limitación activa en el canal debido a:
• El canal llega al límite de voltaje determinado por el ajuste
automático de limitador de picos de voltaje (VPL)
• Se ha llegado a la máxima corriente de salida
• El voltaje de alimentación no puede mantener el voltaje de raíl
Rojo – El canal satura en la entrada o en el DSP.
3 Atenuadores de señal – Se incluye un atenuador de señal para
los canales de entrada 1 y 2. Estos atenuadores son ajustables en el
rango – infinito a 0 dB.
4 Toma de aire – Asegúrese siempre de que esta entrada no esté
tapada o cubierta por nada.
1 2 3 4
Panel trasero
En el panel trasero de los amplificadores LUCIA encontrará lo siguiente:
1 Entradas audio balanceadas (1 y 2) – Conecte entradas
balanceadas usando conectores Euroblock de 3 polos. En el panel
trasero le indicamos la polaridad correcta (+, -) y el terminal de tierra.
2 Entradas audio no balanceadas (1 y 2) - Conecte entradas
no balanceadas (p.e. la salida de una pantalla de video, reproductor
de CD) a estas tomas RCA. Nota: Las entradas balanceadas y no
balanceadas van en paralelo: solo puede conectar un tipo a la vez.
3 Salidas de altavoz - Conecte unos altavoces con una
impedancia nominal de 2, 4, 8 ó 16 ohmios. La corriente máxima
del conector son 41 Arms (supera la capacidad del amplificador).
Le recomendamos que use cables de un calibre máximo de 4 mm 2
(12 AWG). Tenga en cuenta la polaridad para evitar problemas de
cancelaciones de fase.
Nota: Estos amplificadores no admiten la conexión en puente.
4 Conector GPIO/Remote - Conecte dispositivos de control
externo y monitorización de estado usando este conector
Euroblock de seis polos. Vea “Configuración GPIO” en la sección de
Configuración y uso siguiente.
5 Puerto USB – Conexión para un ordenador exterior para la
descarga de presets DSP. Vea “Configuración DSP/Matriz” en la
sección siguiente. Esta conexión requiere un cable con un conector
de tipo Mini B (incluido).
6 Interruptor UTIL (Utility) – Este interruptor encastrado hace
que la unidad quede en el modo de actualización para que pueda
actualizar su firmware. Mantenga pulsado este interruptor mientras
introduce el conector USB para activar el modo de actualización.
Consulte el Manual de instrucciones completo para más información.
7 Toma de corriente – Conecte el cable de alimentación IEC
incluido.
Puede encontrar estas otras características únicamente en
el panel trasero de LUCIA 120/2M y 240/2M:
8. Entradas audio balanceadas (3 y 4) – Conecte entradas
balanceadas usando clavijas Euroblock de 3 polos. En el panel
trasero puede ver un gráfico de la polaridad correcta (+, -) y la
conexión a tierra.
9. Salidas de matriz de línea – Conecte un cable balanceado de
salida de línea usando clavijas Euroblock de 3 polos. En el panel
trasero puede ver un gráfico de la polaridad correcta (+, -) y la
conexión a tierra.
1
8 3
5 7 4
9
6 2
