Lab.gruppen LUCIA 240/2M User Manual
Page 10
10

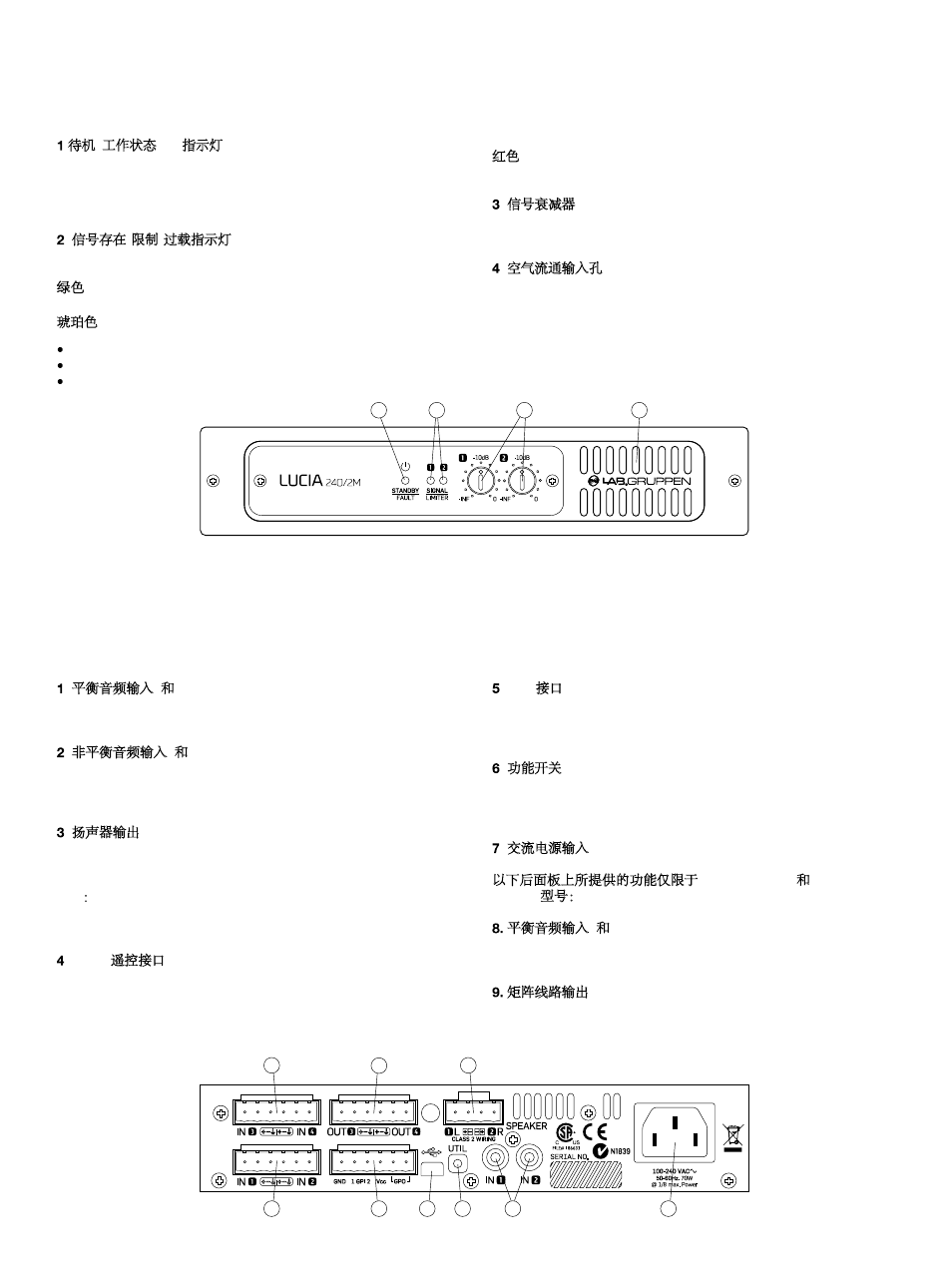

前面板
前面板提供以下几种功放状态指示灯:
待机/ 工作状态LED 指示灯 – 这个
3
色LED指示灯在功放处于待机
状态时发出琥珀色的光,在功放工作时发出绿色的光。当保护模式
启动时，LED指示灯发出红色闪光，并且扬声器输出会被静音。想
要了解更多关于保护模式的信息，请查阅完整的操作手册。
信号存在/限制/过载指示灯 – 这个3色LED指示灯通过不同
颜色的灯光提供以下3种通道状态信息：
绿色 – 在输入端有信号存在并且通道工作正常。
琥珀色 – 通道的限制器在起作用。以下几种情况会启动限制器：
通道达到自动电压峰值限制器(VPL)预先设定的电压限制值
达到最大电流输出
市电电压不能维持供电电压
红色 – 通道在输入端或DSP里出现过载。
信号衰减器 – 在输入通道1和2上各有一个信号衰减器。衰减器的
调节范围是负无穷大到0 dB。
空气流通输入孔 – 务必确保这些输入孔没有被堵塞或遮挡。
1
2
3
4
后面板
所有LUCIA功放的后面板具备以下功能：
平衡音频输入1和2 -- 使用3脚Euroblock接头输入平衡信号。正确
的极性(+, -)和接地端子已标示在后面板上。
非平衡音频输入1和2 -- 将非平衡信号（比如视频播放器和CD播放
器的音频输出）连接到这个RCA接口上。
扬声器输出 – 用于连接额定阻抗为2, 4, 8 或16欧姆的扬声器。接
头最大额定电流是41安RMS(超过功放输出能力)。可以使用最大4平
方毫米(12 AWG)的线缆。注意极性以避免造成低频的抵消和损失。
注意 不支持桥接输出方式
GPIO/ 遥控接口 – 使用6脚Euroblock接头连接外部控制器和状态
监视设备。参看后面设置与操作部分中关于“GPIO配置”的说明。
USB 接口 – 用于连接外部电脑以下载DSP预制设定。参看后面设
置与操作部分中关于“DSP/矩阵配置”的说明。
功能开关 – 这个下陷的开关可以让功放进入升级模式以更新固
件。这个开关必须在USB接口处于连接状态时按下并保持不放才能
进入升级模式。更多相关信息请参考完整的操作手册。
交流电源输入 – 用于连接附带的IEC电源线。
以下后面板上所提供的功能仅限于LUCIA 120/2M 和
240/2M 型号：
平衡音频输入3和4 -- 使用3脚Euroblock接头输入平衡信号。正确
的极性(+, -)和接地端子已标示在后面板上。
矩阵线路输出 – 使用3脚Euroblock接头输出平衡线路信号。正确
的极性(+, -)和接地端子已标示在后面板上。
1
8
3
5
7
4
9
6
2
1
2
3
4
1
8
3
5
7
4
9
6
2
