47
Kytkennät ja käyttö:
Ennen asennusta on varmistettava, että kaikki kytkimeen liitettävät laitteet on kytketty
pois päältä.
• Liitä hiiri, näppäimistö ja monitori lähettimeen.
• Liitä tietokone lähettimen KVM-lähtöön.
• Liitä hiiri, näppäimistö ja monitori vastaanottimeen.
• Liitä lähetin ja vastaanotin yhteen verkkokaapelilla.
• Aseta 5 V teholähteen DC-puoli lähettimeen ja vastaanottimeen ja liitä sen jälkeen
teholähteiden AC-puoli pistorasioihin.

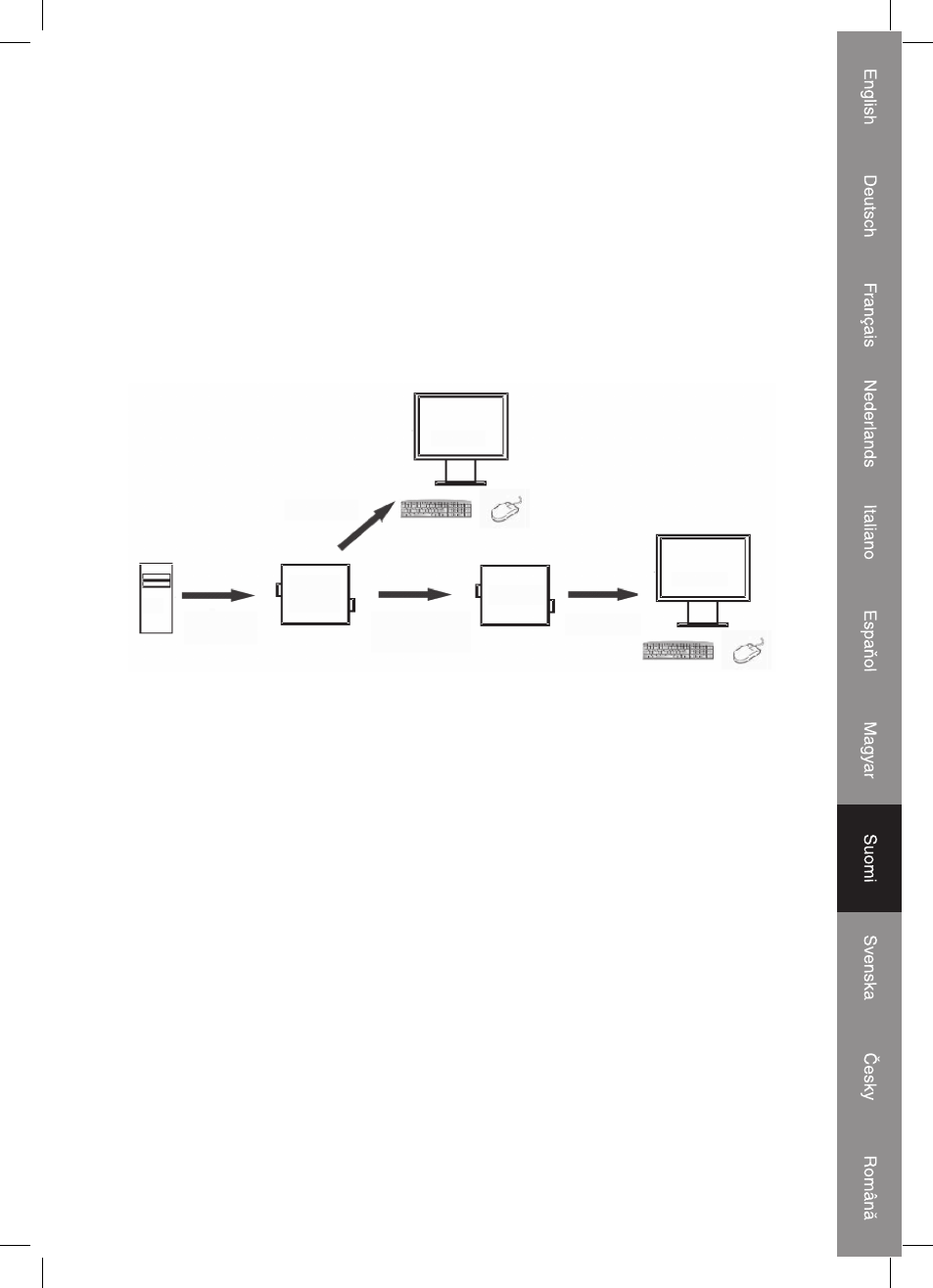

Monitori
KVM-kaapeli
TIETO-
KONE
Lähetin
KVM-kaapeli
kuuluu
pakkaukseen
UTP/FTP-
kaapeli, jopa
150 m
KVM-kaapeli
Vastaanotin
Monitori
Hot-Key -tilaan siirtyminen:
Paina näppäintä kolme kertaa peräkkäin ja paina sen jälkeen välilyöntinäppäintä
siirtyäksesi Hot-Key -tilaan.
Merkkiäänen kytkeminen päälle ja pois päältä:
Paina Hot-Key -tilassa kahdesti painiketta R 3 sekunnin kuluessa merkkiäänen
kytkemiseksi päälle tai pois päältä.
