6
• Résolution d’entrée prise en charge : 640*480, 720*576, 800*600, 1024*768, 1280*720,
1280*768, 1280*960, 1280*1024, 1360*765, 1920*1080
• Résolution max d’entrée : 1920 x 1080 ou 480p/720i/720p/1080i/1080p
• Largeur de bande : 1,65 Gbit/s
• Boîtier : Métallique
• Alimentation : 5 V
• Prise en charge du système de protection HDCP
• Voyant lumineux d’alimentation
• Égaliseur intégré

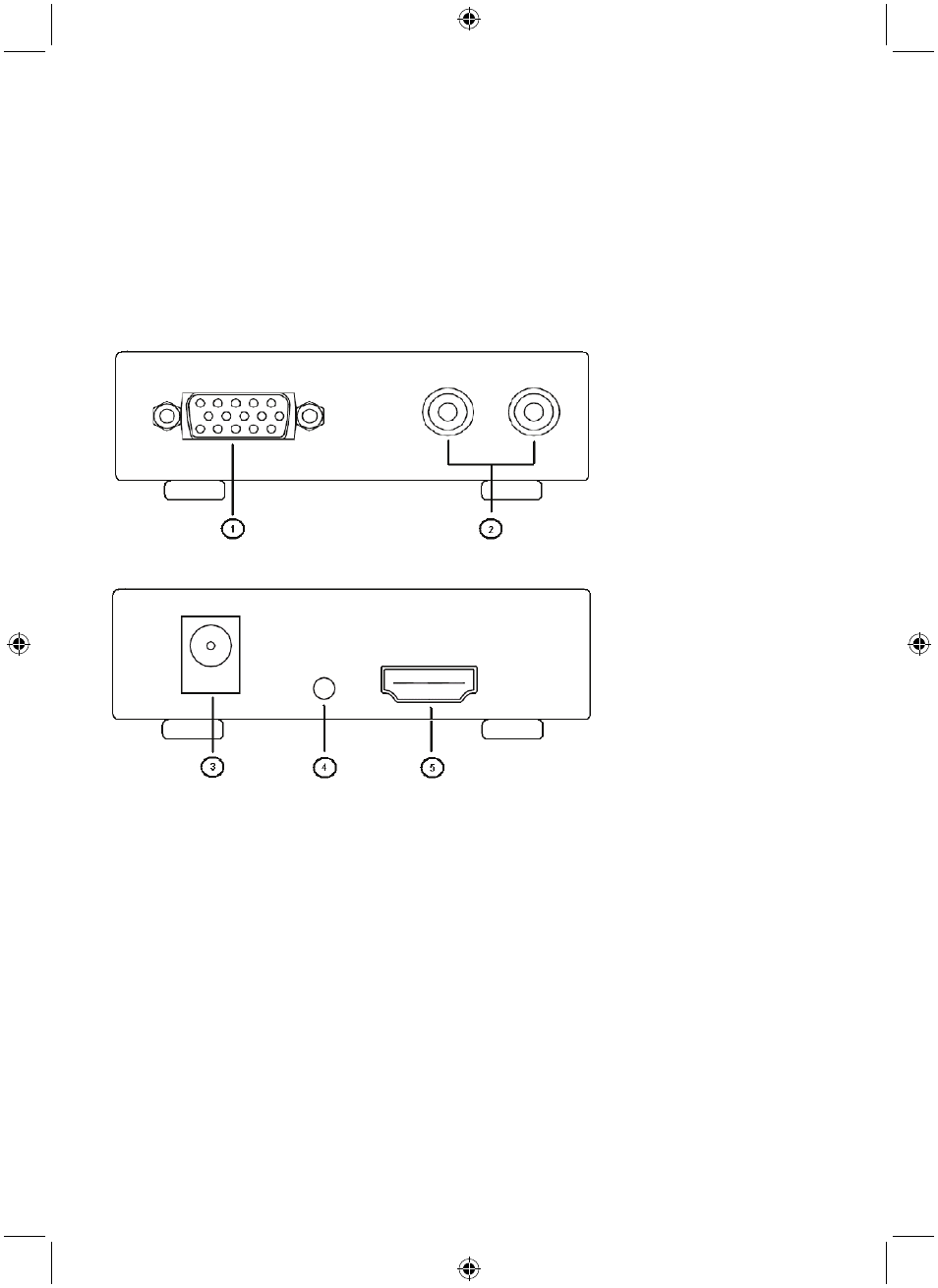

Connexions :
Vue avant :
Vue arrière :
1) Sortie vidéo VGA
2) Sortie audio stéréo
3) Connexion de l’adaptateur d’alimentation
4) Voyant lumineux d’alimentation
5) Port d’entrée HDMI
®
Mise en place des connexions :
Avant l’installation, veuillez vous assurer que tous les dispositifs que vous souhaitez connecter sont
éteints.
• Branchez l’entrée HDMI
® du dispositif source à ce convertisseur (les câbles d’entrée ne sont pas
fournis).
• Branchez la sortie VGA et audio G/D à ce convertisseur au dispositif d’affichage.
• Insérez la prise DC de l’adaptateur d’alimentation de 5 V dans le convertisseur et ensuite branchez
la prise AC de l’adaptateur d’alimentation dans une prise murale.
• Allumez tous les dispositifs connectés, et réglez l’entrée du dispositif d’affichage sur le canal VGA.
• Il n’est pas nécessaire d’ajuster l’image. Ce convertisseur la positionnera automatiquement.
