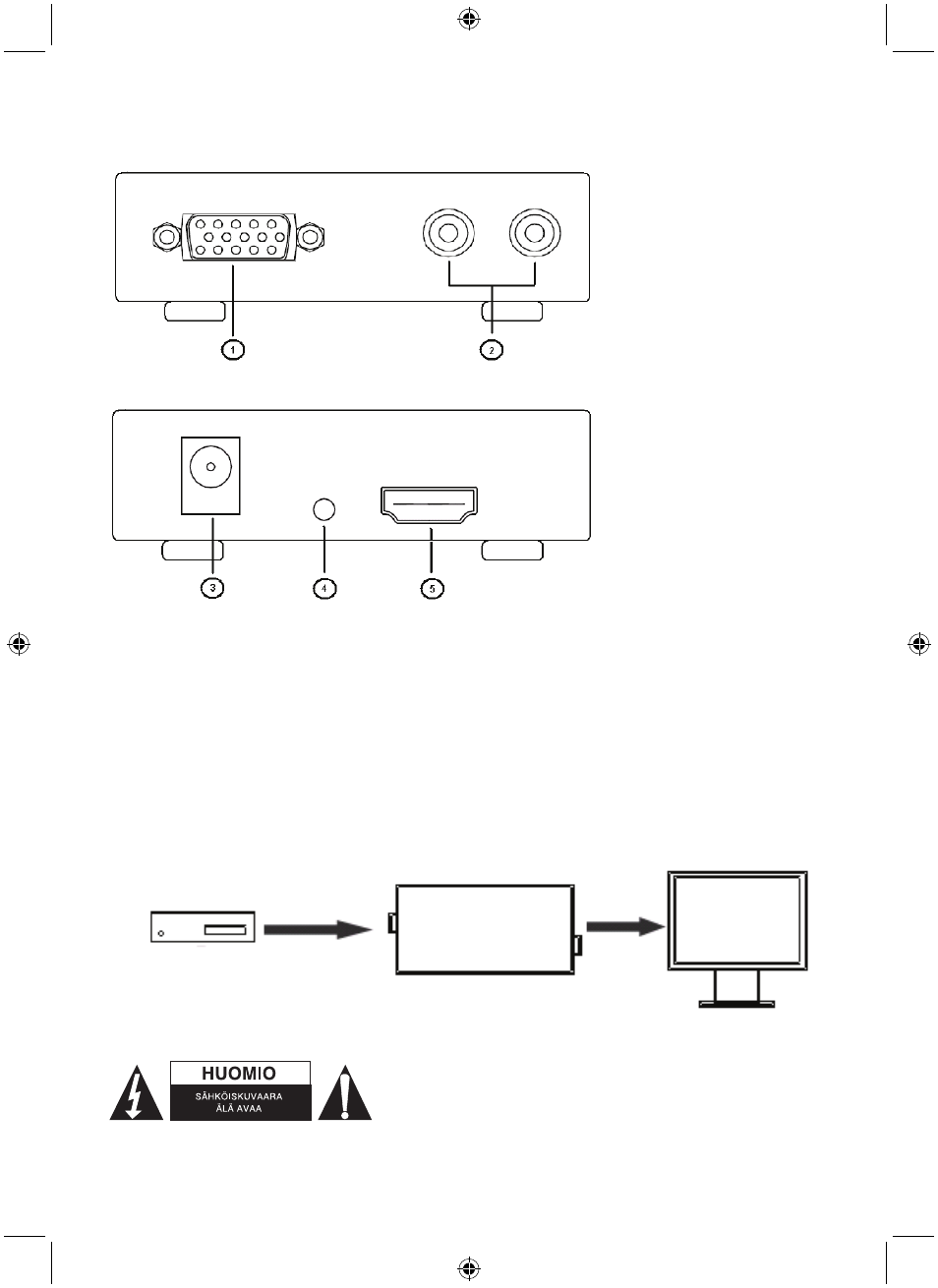

Liitännät:
Etuosa:
Takaosa:
1) VGA-videoulostulo
2) Stereoäänen ulostulo
3) Virta-adapterin liitäntä
4) LED-ilmaisin virralle
5) HDMI-sisääntuloportti
Kytkennät:
Ennen laitteen asennusta varmista, että kaikkien kytkettävien laitteiden virta on pois päältä.
• Yhdistä HDMI-sisääntulo lähdelaitteesta muuntimeen (sisääntulokaapelien käyttö valinnaista).
• Yhdistä muuntimen VGA ja R/L-audioulostulo näyttölaitteeseen.
• Kytke 5 voltin virtalähde muuntimeen ja sitten pistorasiaan.
• Kytke kaikkien laitteiden virta päälle ja valitse näyttölaitteesta VGA-kanava.
• Kuvaa ei tarvitse säätää, muunnin tekee sen automaattisesti.
Turvallisuuteen liittyvät varoitukset:
Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu
huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos
ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.
Älä altista laitetta vedelle äläkä kosteudelle.
VGA-näyttö HDMI–VGA+audio-
muunnin
Blu-ray
