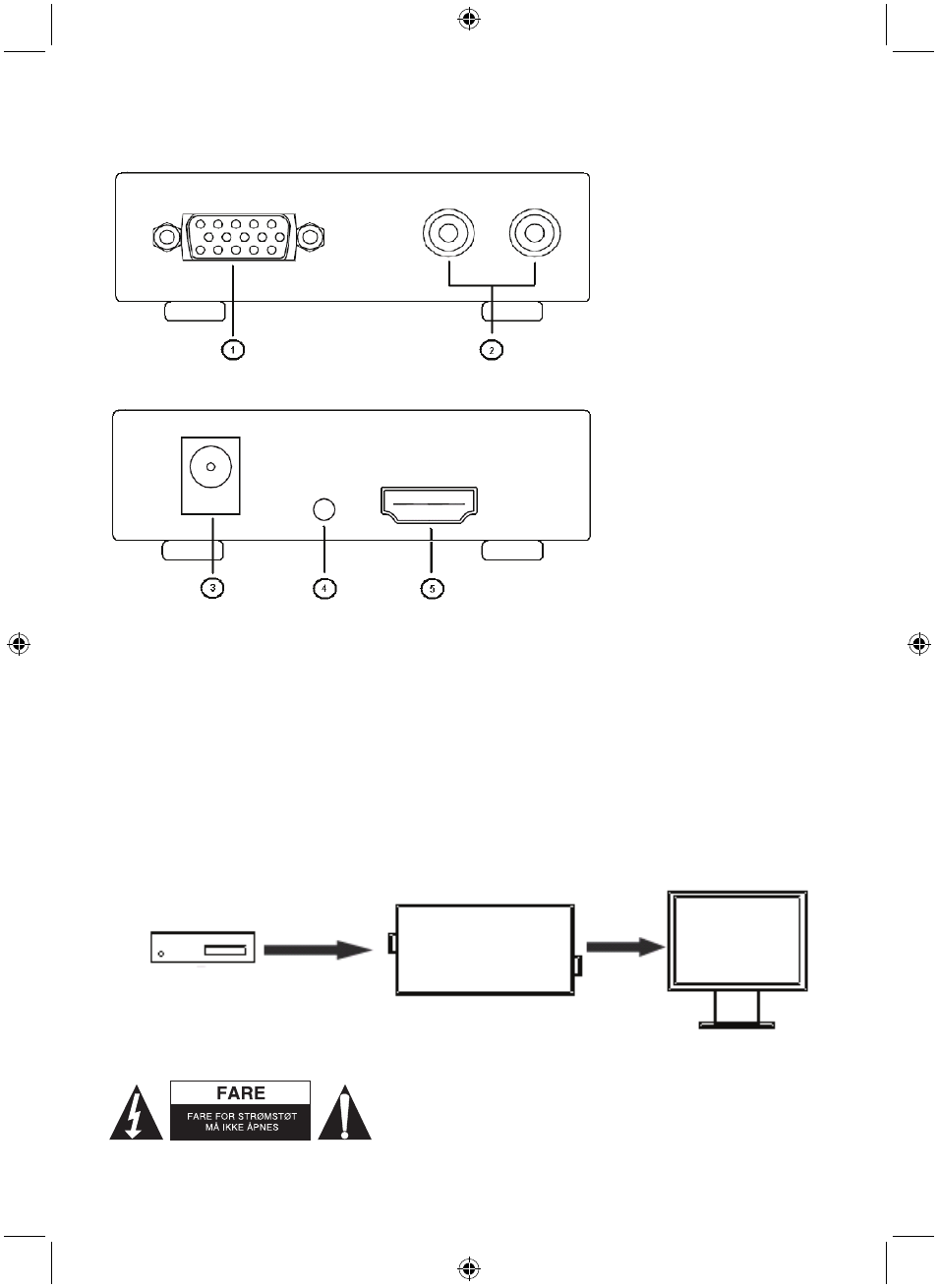

Tillkoblinger:
Sett forfra:
Sett bakfra:
1) VGA videoutgang
2) Stereo audioutgang
3) Tilkobling for strømadapter
4) Strøm-LED
5) HDMI
® inngangsport
Tilkoblinger ved bruk:
Før installasjon må det sikres at alle enhetene du ønsker å koble til er slått av.
• Koble til HDMI-inngangen fra kildeenheten til denne konverteren (inngangskabler er ekstrautstyr).
• Koble VGA- og V/H lydutgang fra dette produktet til skjermen.
• Sett likestrømssiden til strømforsyningen inn i dette produkt og koble vekselstrømsiden til
strømforsyningen i veggkontakten.
• Skru på alle tilkoblede enheter og still inn inngangen til skjermen til VGA-kanalen.
• Bildet behøver ikke å justeres. Konverteren vil automatisk posisjonere den.
Sikkerhetsforholdsregler:
For å redusere faren for strømstøt, skal dette produktet BARE
åpnes av en autorisert tekniker når vedlikehold er nødvendig.
Koble produktet fra strømmen og annet utstyr dersom et
problem oppstår. Ikke utsett produktet for vann eller fuktighet.
VGA-
monitor
HDMI til VGA+Audio-
KONVERTER
Bluray
