13. Caractéristiques techniques
Poêle-cheminée Ottawa B.11, certifié selon DIN-EN 13240 : 2005-10/1 : 2008-06 et
Art. 15a B-VG (Autriche) ; peut s‘utiliser exclusivement lorsque la porte du foyer est
fermée ; permet plusieurs raccordements à une cheminée. n° VKF: 22674
Pour les dimensions de la cheminée selon la norme EN 13384-1 / 2, se baser sur les
données suivantes:
Valeurs de combustion:
Bois
Briquette
Puissance calorifique nominale
6
6
kW
Efficacité énergétique
80
79
%
Particules fines
13
26
mg/Nm³
Teneur en CO pour 13% de O2
1104
882
mg/m³
Flux massique des gaz d‘échappement
5,5
5,5
g/s
Température à la tubulure des gaz d‘échappement
320
320
˚C
Pression minimum de refoulement à la puissance
calorifique nominale
12
12
Pa
Dimensions :
Hauteur
Largeur
Profondeur
Poêle
121 cm
48 cm
48 cm
Foyer
43 cm
28 cm
30 cm
Poids
(incl. Bloc d´accumulation 140kg)
céramique/pierre ollaire/acier: 309/323/301 kg
Diamètre du tuyau de fumée :
15 cm
Diamètre du tuyau du système d‘air Hase*
10 cm
* Pour une arrivée d‘air séparée dans les maisons basse énergie et en cas d‘alimentation insuffisante en
air de combustion dans la pièce où le poêle est installé

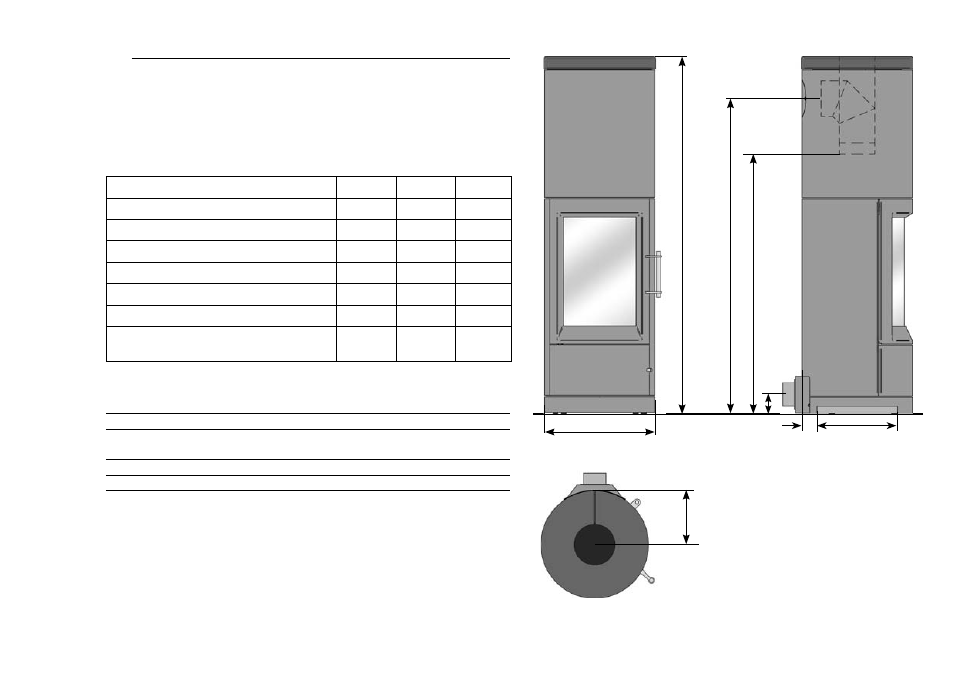

Dimensions en cm
Angle de rotation du poêle :
180° - Possibilité de blocage et de verrouillage
vers la droite et la gauche par pas de 15° - Re-
spectez les distances de sécurité par rapport aux
matériaux inflammables !
Vue de face
Vue de côté
Hauteur du poêle: 156
Raccordement en sor
tie ar
rière: 137
Raccordement en sor
tie supérieure: 113
Ø 48
24
Hauteur
de
raccordement
du
système
d‘air
Hase:
8,5
Vue d‘en haut
6,5
Ø 35
Espace de raccordement
du système d‘air Hase en bas
