14. Technische Daten
Kaminofen Ottawa B.11, geprüft nach DIN-EN 13240 : 2005-10/1 : 2008-06 und
Art. 15 a B-VG (Österreich), darf nur mit geschlossenem Feuerraum betrieben wer-
den, mehrere Anschlüsse an einen Kamin möglich.
VKF-Nr.: 22674
Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gelten folgende Daten:
Brennwerte:
Scheitholz
Brikett
Nennwärmeleistung
6
6
kW
Wirkungsgrad
80
79
%
Feinstaub
13
26
mg/m³
CO-Gehalt bei 13% O2
1104
882
mg/m³
Abgasmassenstrom
5,5
5,5
g/s
Abgasstutzentemperatur
320
320
˚C
Mindestförderdruck bei Nennwärmeleistung
12
12
Pa
Die auf dem Geräteschild angegebene Nennwärmeleistung von 6 kW ist je nach der
Isolierung des Gebäudes ausreichend für 20 bis 80 m² (ohne Gewähr).
Abmessungen: Höhe Breite Tiefe
Ofen
156 cm
48 cm
48 cm
Feuerraum
43 cm
28 cm
30 cm
Gewicht
(inkl. Speicherblock 140 kg)
Keramik/Speckst./Stahl :
309/323/301 kg
Rauchrohrdurchmesser:
15 cm
Rohrdurchmesser Hase-Luftsystem*:
10 cm
* Für separate Luftzufuhr in Niedrigenergiehäusern und bei unzureichender
Verbrennungsluftversorgung im Aufstellungsraum.
Drehwinkel des Ofens:
180° · rechts / links in 15° Schritten
arretier- und verriegelbar.
Sicherheitsabstände zu
brennbaren Materialien beachten!

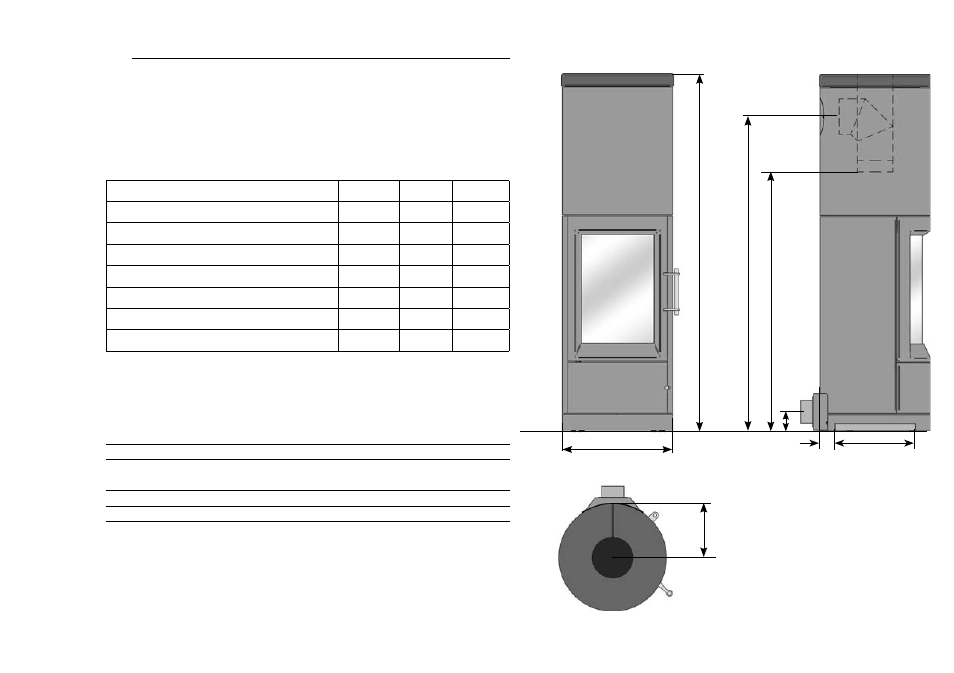

Vorderansicht
Seitenansicht
Ofenhöhe:
156
Anschlusshöhe
hinten:
137
Anschlusshöhe
oben:
113
Ø 48
24
Anschlusshöhe
Hase-Luf
tsystem:
8,5
Aufsicht
6,5
Ø 35
Anschlussbereich
Hase-Luftsystem unten
