11. Caractéristiques techniques
Poêle-cheminée Jena B.11, certifié selon DIN-EN 13240 : 2005 et Art. 15a B-VG
(Autriche) ; peut s‘utiliser exclusivement lorsque la porte du foyer est fermée ; per-
met plusieurs raccordements à une cheminée.
n° VKF: 18663; n° du rapport d‘essai (A): FSPS-Wa 2073-A
Pour les dimensions de la cheminée selon la norme EN 13384-1 / 2, se baser sur les
données suivantes:
Valeurs de combustion:
Bois
Briquette
Puissance calorifique nominale
6
6
kW
Efficacité énergétique
81
81
%
Particules fines
16
39
mg/Nm³
Teneur en CO pour 13% de O2
946
1188
mg/m³
Flux massique des gaz d‘échappement
5,5
5,5
g/s
Température à la tubulure des gaz d‘échappement
290
290
˚C
Pression minimum de refoulement à la puissance
calorifique nominale
12
12
Pa
Dimensions:
Hauteur
Largeur
Profondeur
Poêle
115,5 cm
54 cm
49,5 cm
Foyer
38 cm
28 cm
31,5 cm
Acier
Céramique
Pierre ollaire
Poids
166 kg avec ceramique
175 kg
219 kg
177 kg avec pierre ollaire
Diamètre du tuyau de fumée:
15 cm
Diamètre du tuyau du système d‘air Hase*
10 cm

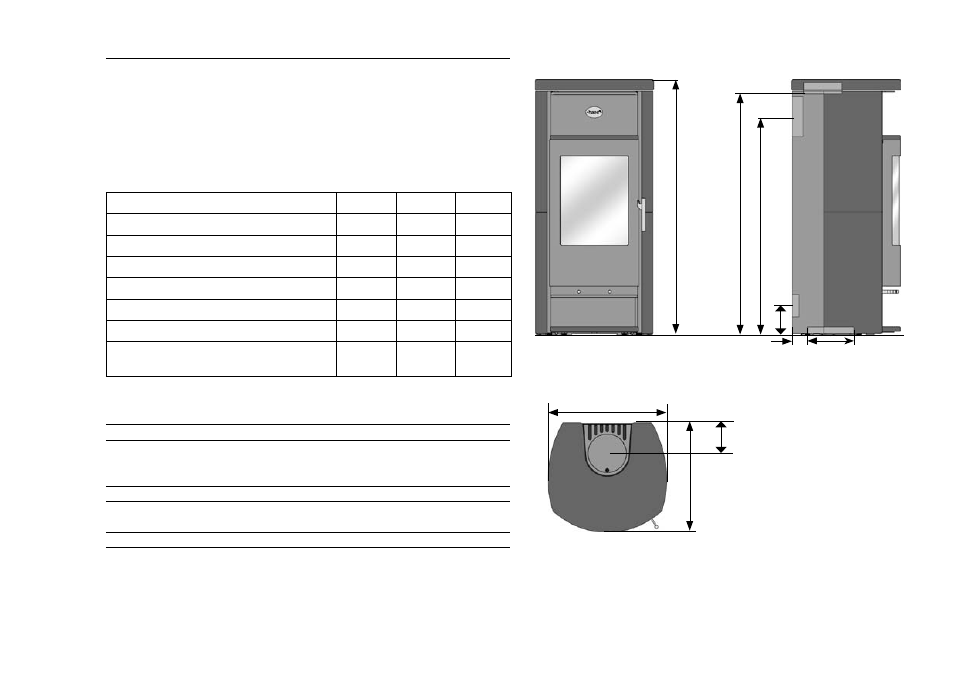

Vue de face
Vue de côté
Vue d‘en haut
Hauteur
du
poêle:
115,5
Hauteur du raccord á l´ár
rière: 99
Raccordement en sor
tie supérieure: 110
Raccordement du système dáir
Hase:
13,5
14
54
49,5
* Pour une arrivée d‘air séparée dans les maisons basse énergie et en cas d‘alimentation insuffisante en air de
combustion dans la pièce où le poêle est installé
Dimensions en cm
Espace de raccordement
du système d‘air Hase en bas
Ш 21
