12. Technische Daten
Kaminofen Jena B.11, geprüft nach DIN-EN 13240 : 2005 und Art. 15 a B-VG (Ös-
terreich), darf nur mit geschlossenem Feuerraum betrieben werden, mehrere An-
schlüsse an einen Kamin möglich.
VKF-Nr.: 18663
Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gelten folgende Daten:
Brennwerte:
Scheitholz
Brikett
Nennwärmeleistung
6
6
kW
Wirkungsgrad
81
81
%
Feinstaub
16
39
mg/m³
CO-Gehalt bei 13% O2
946
1188
mg/m³
Abgasmassenstrom
5,5
5,5
g/s
Abgasstutzentemperatur
290
290
˚C
Mindestförderdruck bei Nennwärmeleistung
12
12
Pa
Die auf dem Geräteschild angegebene Nennwärmeleistung von 6 kW ist je nach der
Isolierung des Gebäudes ausreichend für 20 bis 80 m² (ohne Gewähr).
Abmessungen: Höhe Breite Tiefe
Ofen
115,5 cm
54 cm
49,5 cm
Feuerraum
38 cm
28 cm
31,5 cm
Stahl
Keramik
Speckstein
Gewicht
166 kg mit Keramik
175 kg
219 kg
177 kg mit Speckstein
Rauchrohrdurchmesser:
15 cm
Rohrdurchmesser Hase-Luftsystem*:
10 cm

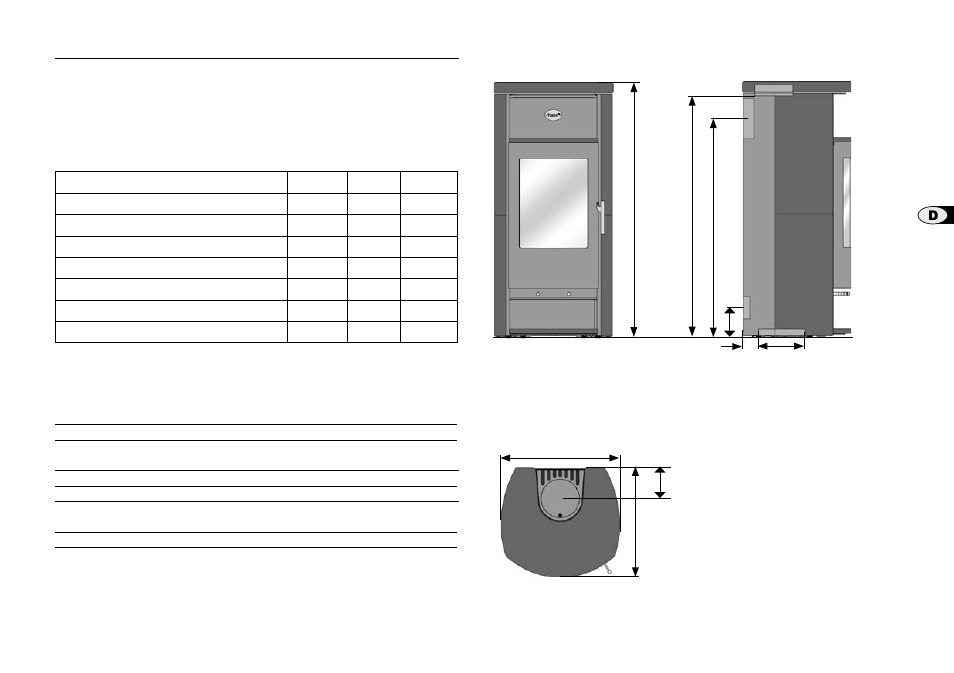

Abmessungen in cm
Ofenhöhe:
115,5
Anschlusshöhe
hinten:
99
Anschlusshöhe
oben:
110
Anschlusshöhe
Hase-Luf
tsystem:
13,5
14
54
49,5
Vorderansicht
Seitenansicht
Aufsicht
* Für separate Luftzufuhr in Niedrigenergiehäusern und bei unzureichender Verbrennungsluftversorgung im
Aufstellungsraum.
Ø 21
7
Anschlussbereich
Hase-Luftsystem
unten
