Owner’s Manual | GP-PWM-25 Regulator

22

© 2010 Carmanah Technologies Corporation
Last revised March 2010

12.0

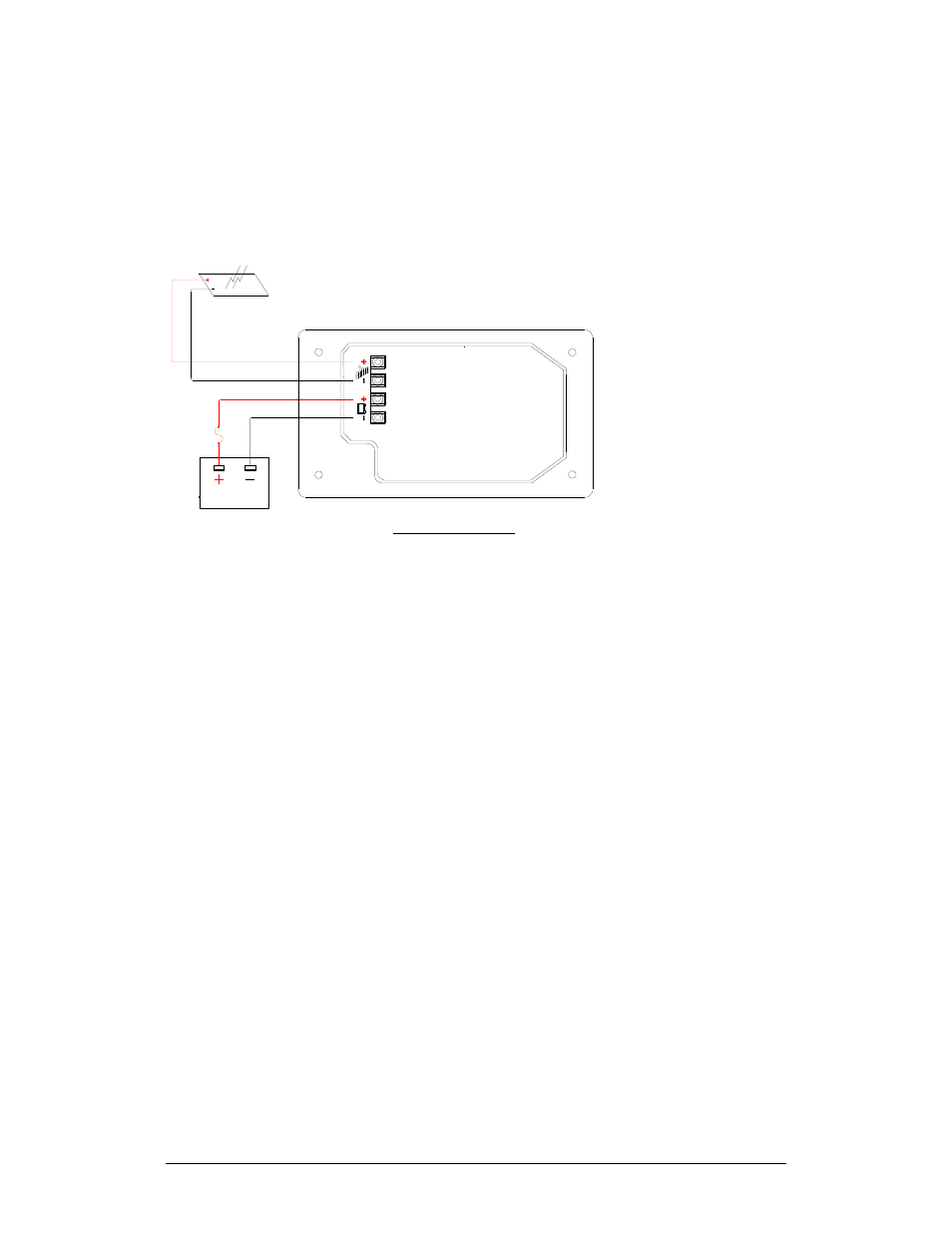

Wiring Diagram







SUGGESTED FUSE SIZE
#14 WIRE = 15 AMP FUSE
#12 WIRE = 20 AMP FUSE
#10 WIRE = 30 AMP FUSE

NOTE:

THE FUSE IS INTENDED TO PROTECT
THE WIRE.

THE GP-PWM-25 IS BASED ON A 25 AMP MAX FOR THE
TOTAL IMP OF THE SYSTEM.

E.G. THREE MODULES IN PARALLEL WITH AN IMP OF 7

AMPS EACH EQUALS A TOTAL IMP OF 21 AMPS.

MOST SOLAR MODULES LIST THE IMP ON THEIR
SPECIFICATIONS LABEL.

SOLAR ARRAY

BATTERY BANK

FUSE
