73
Manuale per l’operatore
Testina di alimentazione coclea di terra E43/E43CE
mONtaGGIO
utENSILI rIChIEStI:
• Due chiavi (2) 9/16”
IStruZIONI PEr IL mONtaGGIO: (VEDErE FIGura 1)
1. Inserire l’albero di uscita della trasmissione E43 (A) nell’estremità aperta
dell’ammortizzatore a bobina flessibile ShockTop (B).
2. Allineare i fori dei bulloni attraverso l’ammortizzatore a bobina flessibile
ShockTop e l’albero di uscita delle trasmissioni.
3.
Mettere il bullone da 3/8-16 x 1,5 pollici (c) attraverso
il foro del bullone.
4. Introdurre a mano il dado di bloccaggio 3/8-16 “a due vie” (D) sul bullone.
5. Usando due chiavi da 9/16 pollici, stringere bene dado e bullone.
Nella figura E43 e EA6F. Le istruzioni si applicano anche a coclee EA8F e
EA10F.
A
B
D
C

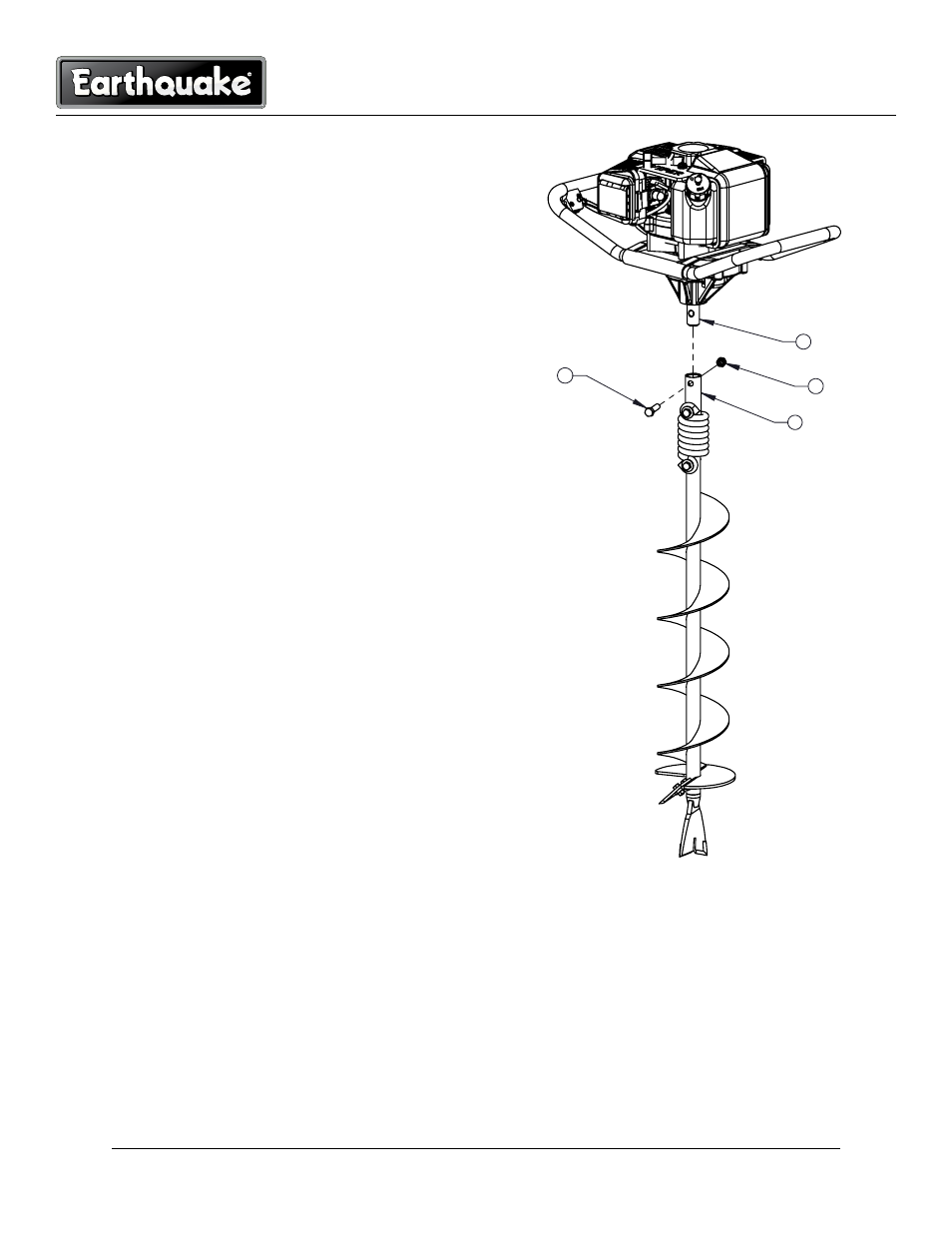

Figura 1
