INStruCCIONES DE ENSamBLaJE Y VISta
aumENtaDa DE LaS PIEZaS
Modelo E43
27 Verifique partes en línea en www.getearthquake.com ó llame al 800-345-6007 Lunes a Viernes de 8 a 5.
INStruCCIONES DE mONtaJE
hErramIENtaS NECESarIaS:
• Dos (2) llaves de 9/16”
INStruCCIONES (FIGura 1)
1. Inserte el eje de salida de la transmisión del E43 (A) en el extremo
abierto de la Bobina de choque Flex superior (B).
2. Alinear los agujeros de los tornillos a través de la Bobina de
choque Flex superior y el eje de salida de la transmisión.
3. Coloque el tornillo de 3/8-16 x 1.5 pulgadas incluído (C) a través
del agujero del tornillo.
4. Enrosque a mano la tuerca de seguridad :”Bi-way” de 3/8-16 (D) en
el tornillo.
5. Usando dos llaves inglesas de 9/16 pulgadas, apriete la tuerca y el
tornillo.
(Se muestra E43 y EA6F. Estas instrucciones también se aplican a
las barrenas EA8F y EA10F.)

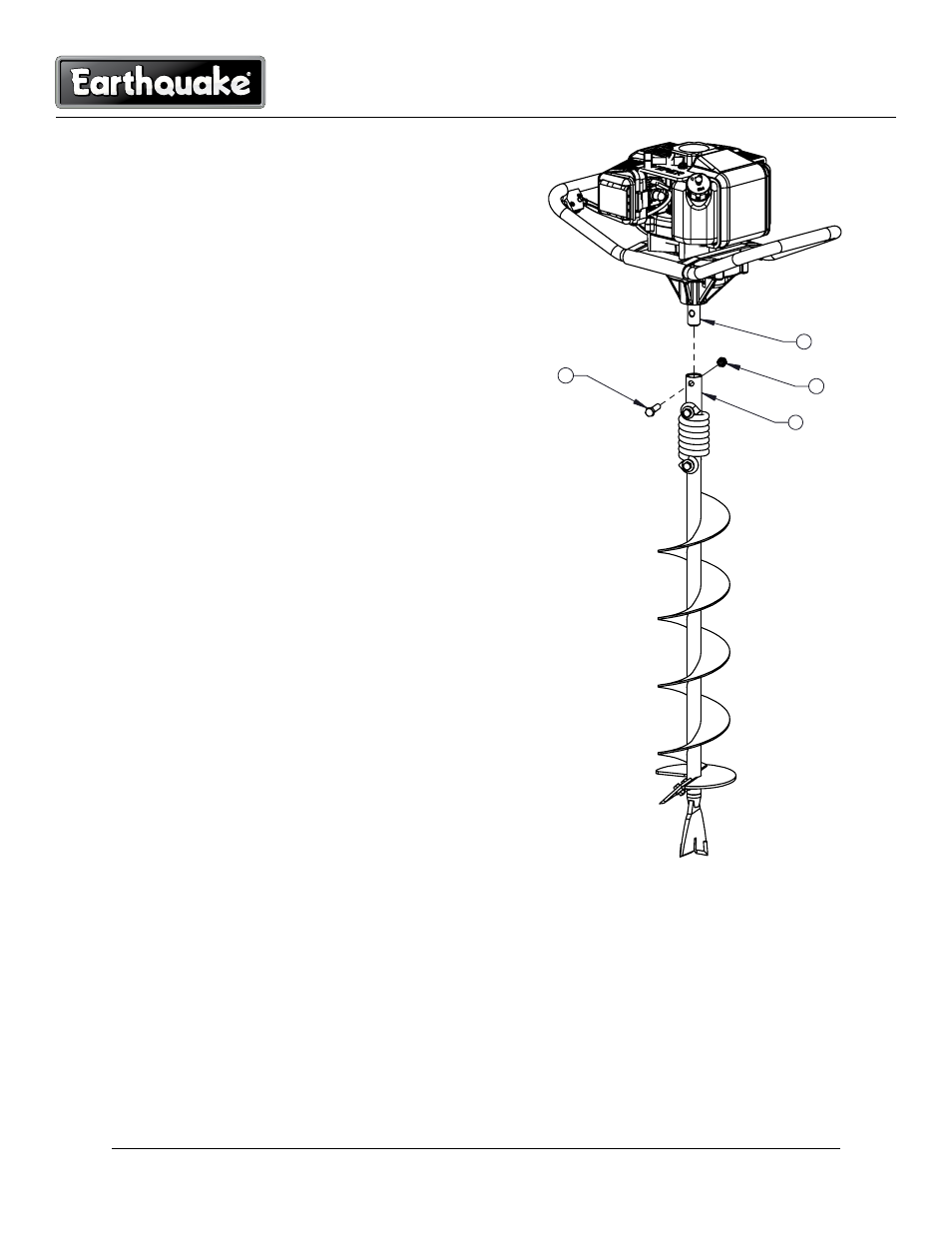

Figura 1
A
B
D
C
