Getting Started
2.11 Connector Pin Assignment of cPCI-7434RP
cPCI-7434RP’s pin assignment is shown in Figure 9.
(1) IDO_0
(26) IDO_32
(51) IDO_8
(76) IDO_40
(2) IDO_1
(27) IDO_33
(52) IDO_9
(77) IDO_41
(3) IDO_2
(28) IDO_34
(53) IDO_10
(78) IDO_42
(4) IDO_3
(29) IDO_35
(54) IDO_11
(79) IDO_43
(5) IDO_4
(30) IDO_36
(55) IDO_12
(80) IDO_44
(6) IDO_5
(31) IDO_37
(56) IDO_13
(81) IDO_45
(7) IDO_6
(32) IDO_38
(57) IDO_14
(82) IDO_46
(8) IDO_7
(33) IDO_39
(58) IDO_15
(83) IDO_47
(9) IGND
(34) IGND
(59) IGND
(84) IGND
(10) VDD
(35) VDD
(60) VDD
(85) VDD
(11) VDD
(36) VDD
(61) VDD
(86) VDD
(12) VDD
(37) VDD
(62) VDD
(87) VDD
(13) IDO_16
(38) IDO_48
(63) IDO_24
(88) IDO_56
(14) IDO_17
(39) IDO_49
(64) IDO_25
(89) IDO_57
(15) IDO_18
(40) IDO_50
(65) IDO_26
(90) IDO_58
(16) IDO_19
(41) IDO_51
(66) IDO_27
(91) IDO_59
(17) IDO_20
(42) IDO_52
(67) IDO_28
(92) IDO_60
(18) IDO_21
(43) IDO_53
(68) IDO_29
(93) IDO_61
(19) IDO_22
(44) IDO_54
(69) IDO_30
(94) IDO_62
(20) IDO_23
(45) IDO_55
(70) IDO_31
(95) IDO_63
(21) IGND
(46) IGND
(71) IGND
(96) IGND
(22) VDD
(47) VDD
(72) VDD
(97) VDD
(23) VDD
(48) VDD
(73) VDD
(98) VDD
(24) VDD
(49) VDD
(74) VDD
(99) VDD
(1)
(2)
(3)
(52)
(53)
(51)
(48)
(49)
(50)
(98)
(99)
(100)
(25) NC
(50) V5V
(75) NC
(100) V5V

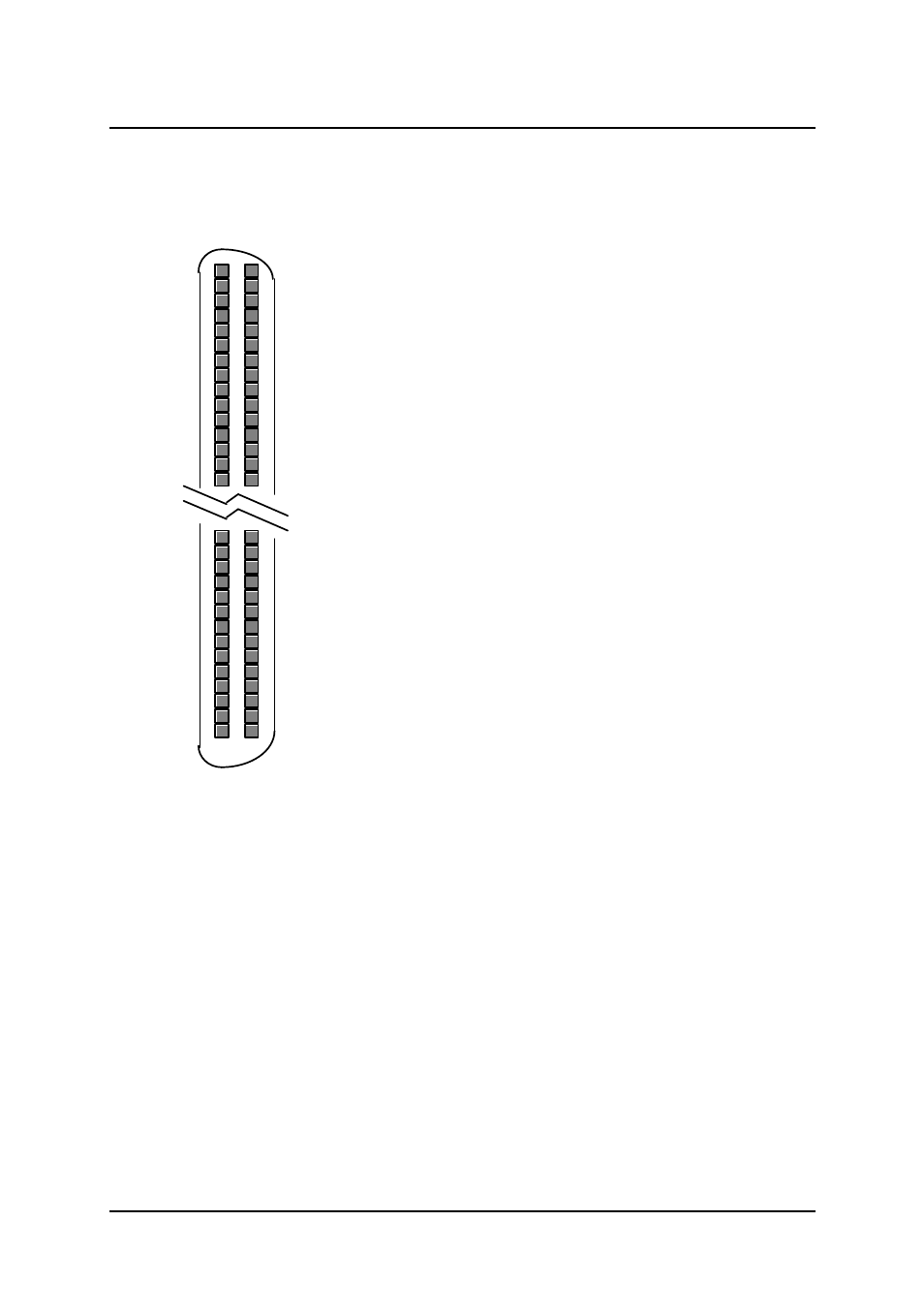

Figure 9: Pin Assignment of cPCI-7434RP CN1 Connector
Legend:
IDO_n: Isolated digital output channel n.
VDDm: Common pin for isolated output channel group m. (Note: All
outputs share the same power supply).
IGND: Ground return path for isolated output channels.
V5V:
Onboard un-regulated 5V power supply output
