14 102891
TRONÇONNEUSE ÉLECTRIQUE
®

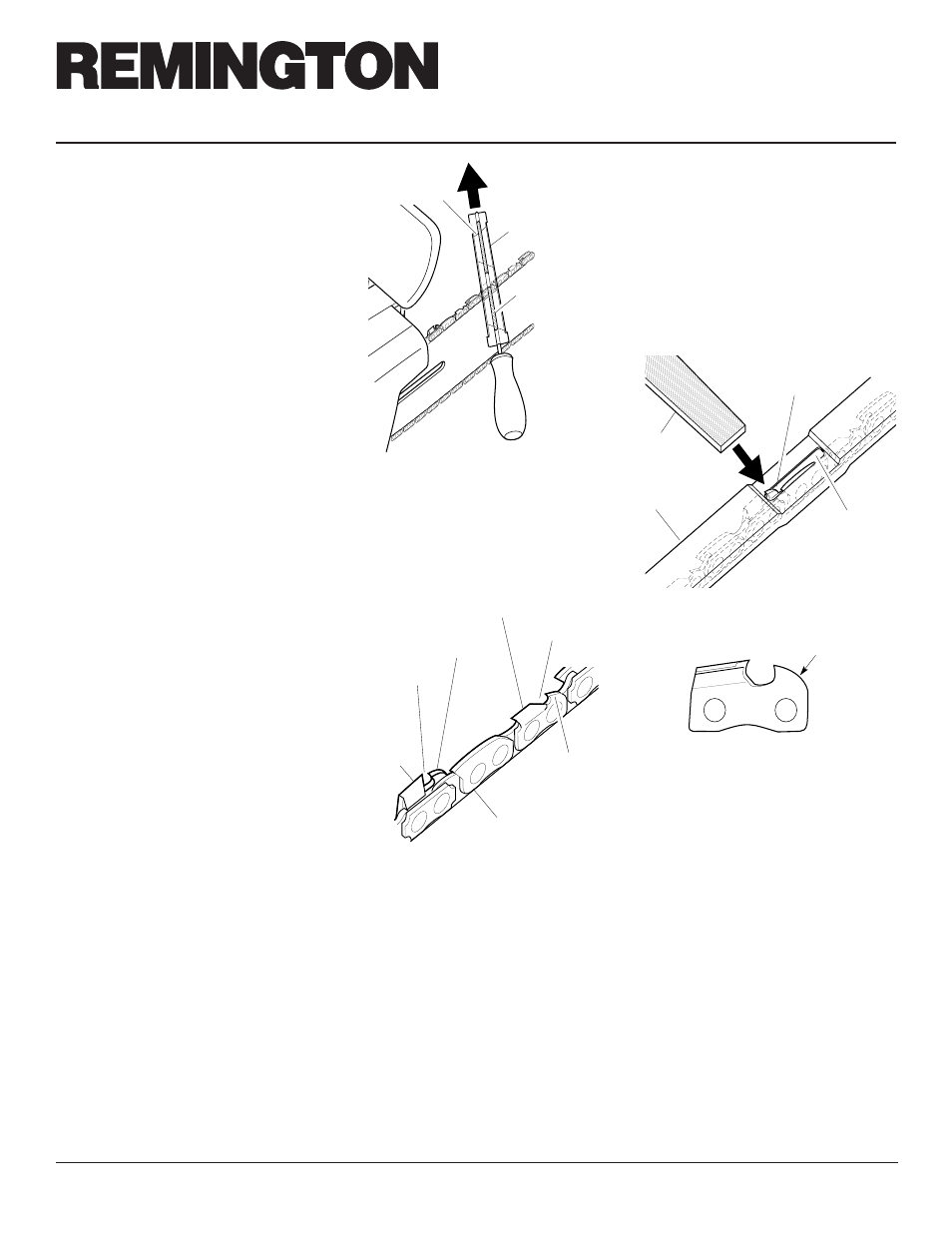

Figure 20 - Position de la lime et du guide
lime sur la chaîne
Affûtage des taillants
Utiliser le guide lime pour un limage à 30 °.
1. Régler la chaîne à sa tension correcte.
(Voir Réglage de la tension de la
chaîne, page 8).
2. Serrer la lame-guide dans un étau pour
immobiliser la tronçonneuse.
Note: Ne
pas serrer la chaîne.
3. Enfoncer la lime ronde de 4 mm (atta-
chée au guide lime) dans la rainure,
entre la plaque supérieure et le limiteur
de profondeur sur la chaîne. Le guide
lime doit reposer sur la plaque supé-
rieure et sur le limiteur de profondeur.
(Voir les figures 20 et 21).
Note: Li-
mer au milieu de la lame-guide.
4. Tenir le guide lime horizontal. S’assurer
que le repère 30
° du guide lime est paral-
lèle à l’axe de la lame-guide. (Voir la fi-
gure 20). Ceci permet de s’assurer que
l’on lime les taillants à un angle de 30
°.
5. Limer le taillant de l’intérieur vers l’ex-
térieur, jusqu’à ce qu’il soit affûté. Ne
limer que dans cette seule direction.
(Voir la figure 20).
Note: 2 ou 3 coups
de lime doivent affûter le taillant.
6. Une fois le taillant affûté, avancer la
chaîne pour affûter le taillant suivant.
Limer tous les taillants du même côté
de la chaîne.
7. Passer de l’autre côté de la chaîne et
répéter l’opération.
Figure 21 - Emplacement des pièces de la
chaîne
NETTOYAGE ET
ENTRETIEN
Suite
Plaque
supérieure
(côté
gauche de
la chaîne)
Rainure
Limiteur de
profondeur
(côté gauche
de la chaîne)
Limiteur de
profondeur
(côté droit de
la chaîne)
Côté
gauche
de la
chaîne
Côté droit
de la
chaîne
Plaque supérieure
(côté droit de la
chaîne)
Rainure
FILE HOLDER
Guide lime
Lime ronde
de 4 mm
Note: Cette illustration représente la
position du guide lime et la direction du
limage pour l’affûtage des taillants du côté
gauche de la chaîne.
Direction du
limage
Après plusieurs limages à la main, faire
affûter la chaîne par un centre de réparation
agréé ou dans une affûteuse. Ceci permet
d’avoir un limage uniforme.
Remplacement de la chaîne
Remplacer la chaîne lorsque les taillants sont
trop usés pour être affûtés ou lorsque la
chaîne casse. Utiliser uniquement la chaîne
de rechange spécifiée dans ce manuel. Tou-
jours remplacer le pignon d’entraînement par
un neuf lors du remplacement de la chaîne.
On obtient ainsi l’entraînement correct de la
chaîne.
Note: Pour connaître la chaîne et le
pignon d’entraînement corrects à utiliser,
voir Pièces de rechange, page 15).
Figure 23 - Arrondir le coin avant du
limiteur de profondeur
Coin avant
Figure 22 - Position de l’outil pour limiteur
de profondeur sur la chaîne
Limage des limiteurs de
profondeur des taillants
Le dégagement des limiteurs de profondeur
des taillants est réduit lorsque ces derniers
sont affûtés. Tous les 2 ou 3 affûtages, régler
les limiteurs de profondeur.
Lime plate
Outil pour
limiteur de
profondeur
Limiteur de
profondeur
Fente du
limiteur de
profondeur
1. Placer l’outil pour limiteur de profon-
deur fermement par-dessus 2 taillants.
S’assurer que le limiteur de profondeur
entre dans la fente de l’outil. (Voir la
figure 22).
2. Utiliser une lime plate moyenne. Limer
le limiteur de profondeur avec l’outil.
3. Retirer l’outil. Avec la lime plate, ar-
rondir le coin avant du limiteur de pro-
fondeur. (Voir la figure 23).
Repère
guide 30
°
