MAINTENANCE
limpieza

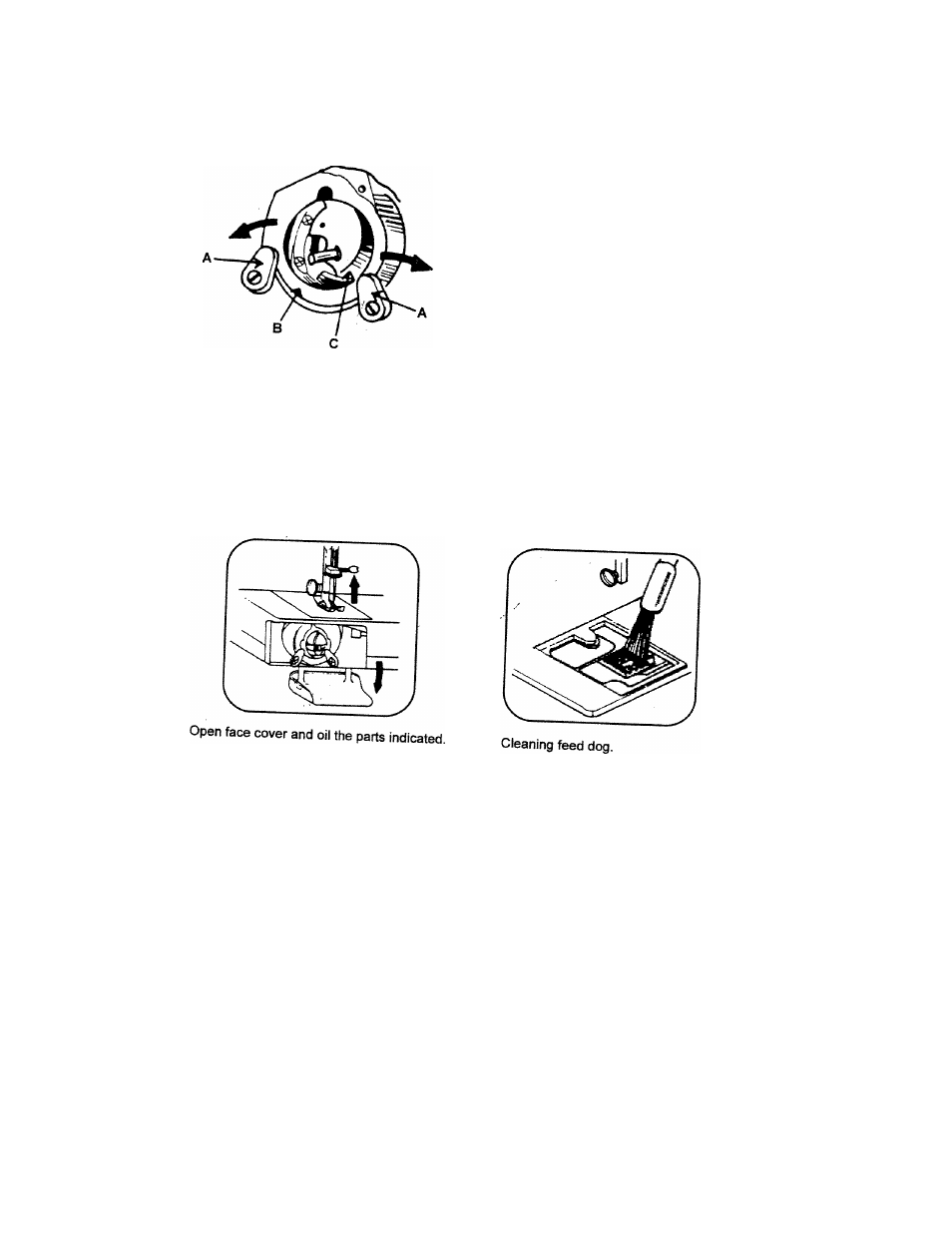

Cleaning shuttle race
(A)
Latch knob
(B)
Shuttle race cover
(C)
Shuttle hook
Limpie la lanzadera
(A)
Botón picaporte
(B)
Тара de la lanzadera
(C)
Gancho de la lanzadera
1. Raise needle to its highest position.
2. Take out the bobbin case.
3. Turn the latch knob A as illustrated.
4. Take off shuttle race cover.
5. Tike out shuttle hook.
6
. Clean and oil shuttle race and hook,
thereafter replace all parts in reverse order.
1. Levante la aguja a su posición más alta
2
. Saque la caja de la bobina.
3. Gire el picaporte (a) como se muestra en la
dirección de la flecha.
4. Aleje la tapa de la lanzadera.
5. Saque el gancho de la lanzadera
6
. ümpie y engrase el gancho de la lanzadera
luego vuelva a colocarla en su lugar.
Abra la cubierta de la lanzadera y engrase
los puntos indicados.
Limpie los dientes alimentadores
con un cepillo.
-
