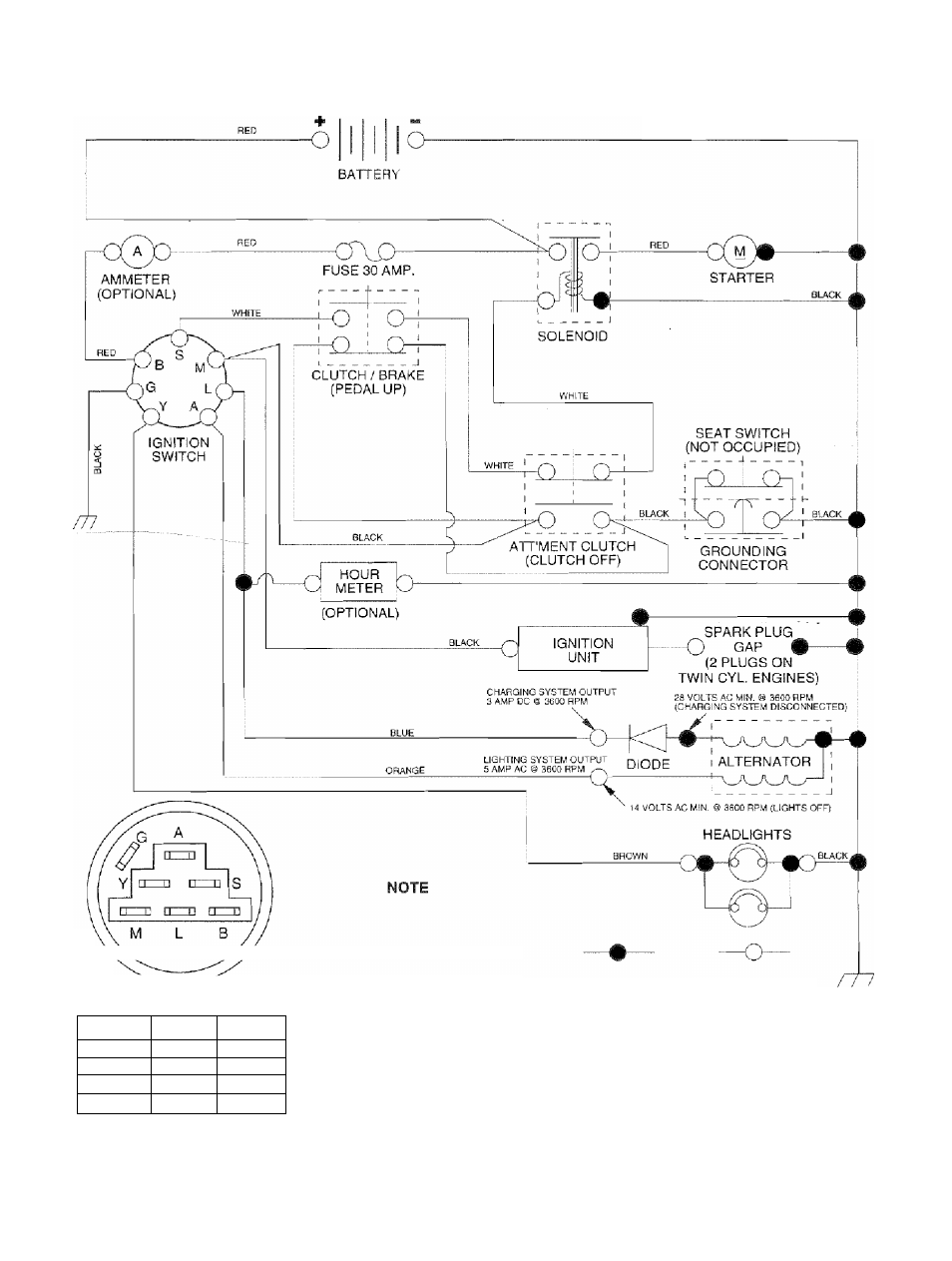

SCHEMATIC

TRACTOR - - MODEL NUMBER 917.259567

BLACK

IGNITION SWITCH

POSITION

CIRCUIT

“MAKE”

OFF

G + M +

L

NONE

RUN/LIGHT

B + L

A + Y

RUN

B-L L

NONE

START

B+ L + S

NONE

YOUR TRACTOR IS

EQUIPPED WITH A SPECIAL

ALTERNATOR SYSTEM.
THE LIGHTS ARE NOT

CONNECTED TO THE
BATTERY, BUT HAVE THEIR
OWN ELECTRICAL SOURCE.
BECAUSE OF THIS, THE ■
BRIGHTNESS OF THE LIGHTS
WILL CHANGE WITH ENGINE
SPEED. AT IDLE THE LIGHTS
WILL DIM. AS THE ENGINE IS
SPEEDED UP, THE LIGHTS
WILL BECOME THEIR BRIGHTEST.

NON-REMOVABLE

CONNECTIONS

REMOVABLE

CONNECTIONS

WIRING INSULATED CLIPS

NOTE:

IF WIRING INSULATED

CLIPS WERE REMOVED FOR
SERVICING OF UNIT, THEY
SHOULD BE REPLACED TO

PROPERLY SECURE YOUR WIRING.
