SERVICIO Y AJUSTES
Cuidado De La Cuchilla
Inspeccione periódicamente el adaptador de la cuchilla
por grietas, especialmente si golpea un objeto extraño.
Reemplace según sea necesario.
A
ADVERTENCIA: Proteja sus manos
usando guantes gruesos o un trapo para
sujetar la cuchilla de corte, al extraerla para
afilarla o reemplazarla.
• Desconecte el cable de la bujía de la misma.
• Vuelque la cortadora de lado asegurándose que
el filtro de aire y el carburador estén hacia arriba.
Extracción de la cuchilla
• Extraiga el perno y el soporte de la campana de
la cuchilla que sujeta la cuchilla y el adaptador al
cigüeñal del motor. Vea la Figura 14.
• Extraiga la cuchilla y el adaptador del cigüeñal.
Reemplazo de la cuchilla
• Antes de volver a instalar la cuchilla y el
adaptador de cuchilla a la unidad, lubrique el
cigüeñal del motor y la superficie interna del
adaptador de la cuchilla con aceite liviano.
• Instale el adaptador de la cuchilla en el cigüeñal
con la "estrella" alejada del motor. Vea la
Figura 14.
Coloque la nueva cuchilla con el lado marcado
"bottom" ("fondo") (o con el número de pieza)
enfrentada alejada del adaptador.
Coloque a continuación el soporte de la
campana. Asegúrese de alinear las aletas en los
orificios de la cuchilla con el orifico en el soporte
de la campana.
Inserte el perno hexagonal a través del conjunto
de la cuchilla.

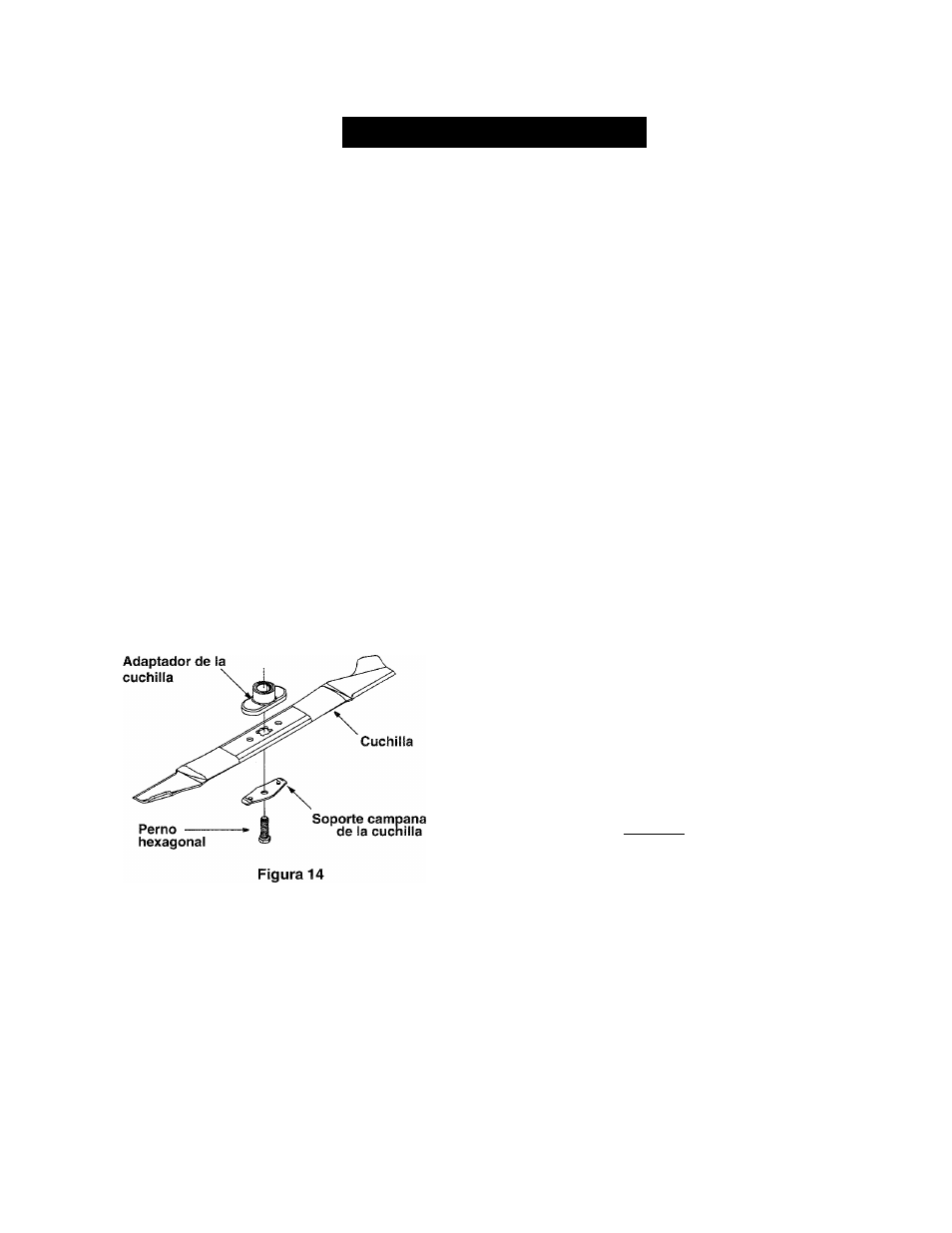

La Figura 14 muestra el orden correcto de
ensamblado.
Use un bloque de madera para mantener
nuevamente la cuchilla mientras usted ajusta el
perno en el sentido de las agujas del reloj.
Observe el par torsor recomendado para el
perno que es de 450-600 pulg.lbs.
IMPORTANTE: El perno usado para asegurar la
cuchilla al motor está especialmente tratado
térmicamente. No lo sustituya. Para ordenar un perno
de reemplazo, refiérase a la sección de Piezas de
Repuesto de este manual.
A
ADVERTENCIA: Todas las tuercas y
pernos deben inspeccionarse
periódicamente por un ajuste correcto, para
asegurar una operación segura de su unidad.
Afilado de la cuchilla
La cuchilla puede afilarse con una lima o en una rueda
afiladora. No trate de afilarla mientras esté colocada
en la cortadora
• Siga el ángulo original de afilado como guía.
Asegúrese que cada borde de corte reciba un
grado igual de afilado para evitar una cuchilla
desequilibrada.
NOTA: Una cuchilla desequilibrada causará una
vibración excesiva cuando gire a altas velocidades,
puede causar daño a la cortadora y puede romperse,
causando lesiones personales.
• Pruebe la cuchilla equilibrándola sobre un
destornillador de hoja redonda o en un
equilibrador de cuchillas. Vea la Figura 15.
• Si la cuchilla no está equilibrada, desgaste el
metal del lado más pesado hasta que se
equilibre de forma pareja.
1. Inserte el destornillador a través del orificio
2. La cuchilla debe estar paralela al suelo
Destornillador cuchilla
Suelo
Figura 15
Ajustes Del Motor
A
ADVERTENCIA: No efectúe ajustes
innecesarios al motor. Las graduaciones de
fábrica son satisfactoria para la mayoría de
las condiciones. Manténgase alejado de
todas las piezas móviles, si efectúa ajustes al
motor mientras el mismo está funcionando.
Sea precavido con las superficie calientes y
el silenciador, mantenga sus manos alejadas
de esas piezas.
