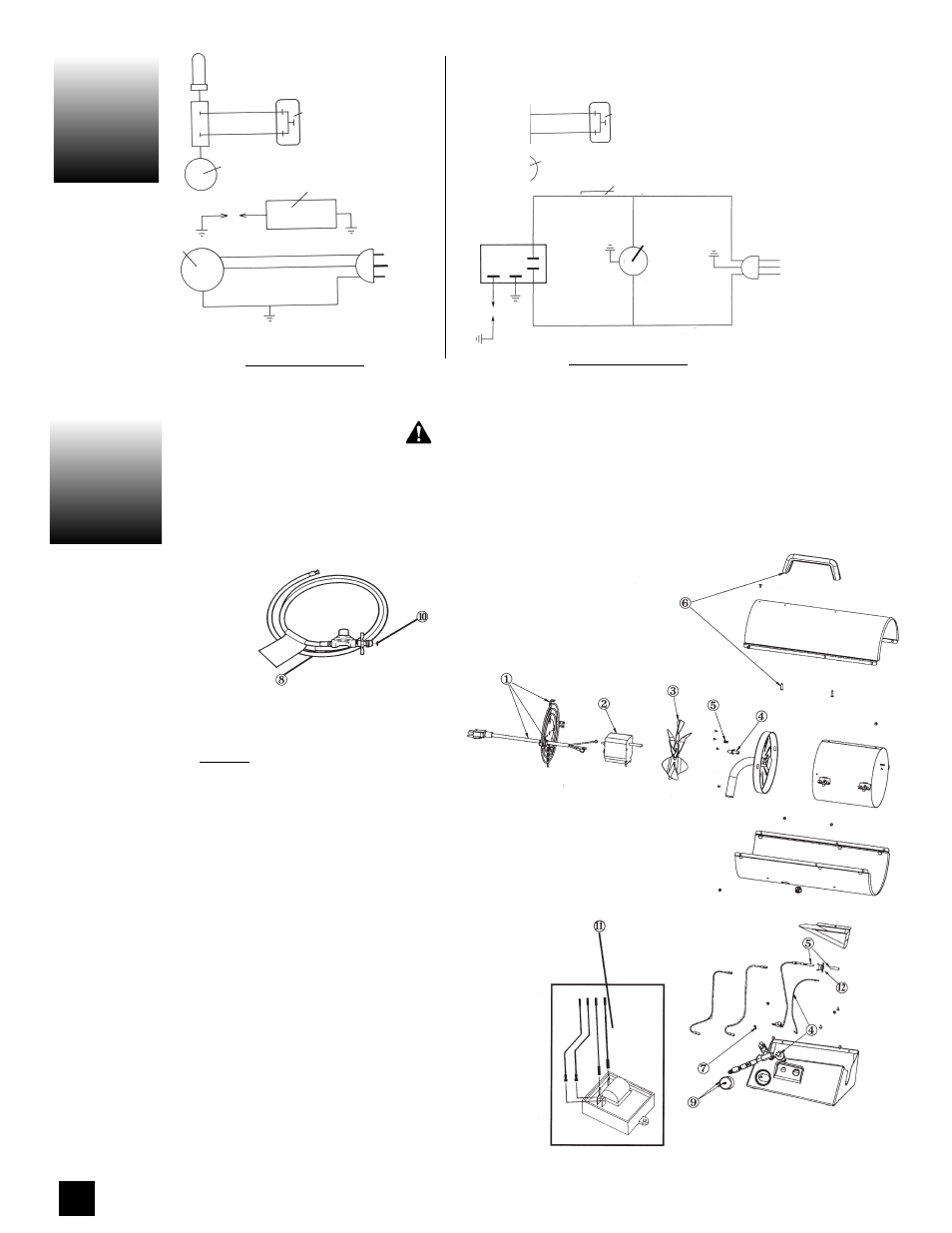

DIAGRAMA DE
CONEXIONES
42
ADVERTENCIA
Use sólo repuestos originales. No los sustituya ni use repuestos genericos.
El uso de repuestos inadecuados puede ocasionar lesiones graves o fatales.
REPUESTOS
INTERRUPTOR
TÉRMICO DE
SEGURIDAD
IGNITOR
PIEZOELÉCTRICO
MOTOR
NEGRO
BLANCO
VERDE
VÁLVULA
TERMOELÉCTRICA
MODELO 5070A
INTERRUPTOR
TÉRMICO DE
SEGURIDAD
IGNITOR
PIEZOELÉCTRICO
VÁLVULA
TERMOELÉCTRICA
NEGRO
ENCENDEDOR MOTOR
ELECTRODO
BLANCO
115 VOLTIOS
60 HZ
No. No. de Pieza Descripción
1 5070-2851 Conjunto protector y conexión en espiral
2 5070-2801 Motor (Modelo 5070A)
5075-2801 Motor (Modelo 5075A)
3 5070-2891 Aspa del ventilador para el calefactor (Modelo 5070A)
5075-2891 Aspa del ventilador para el calefactor (Modelo 5075A)
4 5070-3111 Encendio electrónico (Modelo 5070A)
5 5070-3271 Termopar y presilla
5075-3271 Termopar, presilla y separador
6 5070-2001 Asa y tornillos
7 5070-2181 Boquilla de gas (Modelo 5070A)
5075-2181 Boquilla de gas (Modelo 5075A)
8 5080-5651 Regulador y manguera
9 5080-1491 Perilla y tornillo (Modelo 5075A)
10 5410A1381 Aro O
11 5075B3001 Módulo E.I.*
(Modelo 5075A)
12 5070A2701 Termostato
* Utilizado en calefactores fabricados después de agosto 2002.
MODELO 5075A
No. No. de Pieza Descripción
ENCENDEDOR TIPO
PIEZO
