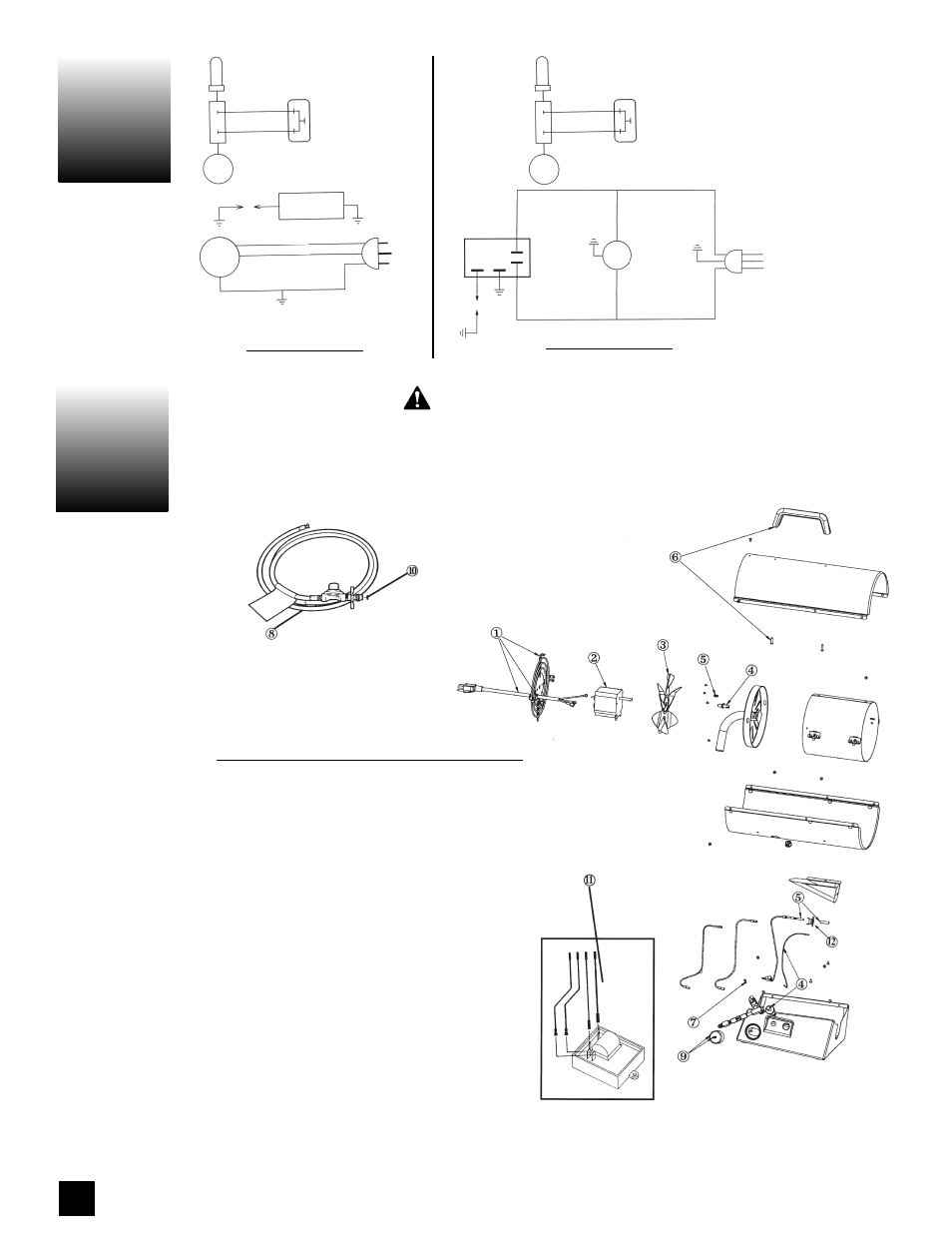

Page 28: Modèle 5070a, Modèles 5075a
THERMAL
SAFETY
SWITCH
T.E.
VALVE
PIEZO
IGNITOR
MOTOR
BLACK
WHITE
GREEN
SCHÉMA DE
CÂBLAGE
28
AVERTISSEMENT
N’employez que des pièces de rechange authentiques, jamais de pièces de
rechange d’autres marques. Des pièces incorrectes pourraient causer des
blessures graves, voire mortelles.
PIÈCES DE
RECHANGE
N
O
N
O
DE PIÈCE
DÉSIGNATION
1
5070-2851
Ensemble protecteur et
toron de raccordement
2
5070-2801
Moteur (modèle 5070A)
5075-2801
Moteur (modèle 5075A)
3
5070-2891
Hélice (modèle 5070A)
5075-2891
Hélice (modèle 5075A)
4
5070-3111
Ensemble d’allumage électronique (modèle 5070A)
5
5070-3271
Thermocouple et pince
5075-3271
Thermocouple, pince et bague
d’écartement
6
5070-2001
Poignée et vis
7
5070-2181
Bec de gaz (modèle 5070A)
5075-2181
Bec de gaz (modèle 5075A)
8
5080-5651
Tuyau souple et régulateur
9
5080-1491
Bouton et vis (modèle 5075A)
10
5410A1381
Joint torique
11
5075B3001
Ensemble du module
d’allumage électronique*
(modèle 5075A)
12
5070A2701
Thermostat
*
Pour appareils fabriqués après août 2002
THERMAL
SAFETY
SWITCH
T.E.
VALVE
MODÈLE 5070A
THERMO-
RUPTEUR
DE SÉCURITÉ
THERMO-
RUPTEUR
DE SÉCURITÉ
NOIR
ALLUMEUR
PIÉZO
MOTEUR
NOIR
ALLUMEUR
MOTEUR
BLANC
ÉLECTRODE
VERT
BLANC
SOUPAPE
T.E.
SOUPAPE
T.E.
115 VOLTS
60 HZ
MODÈLES 5075A
