Page 14

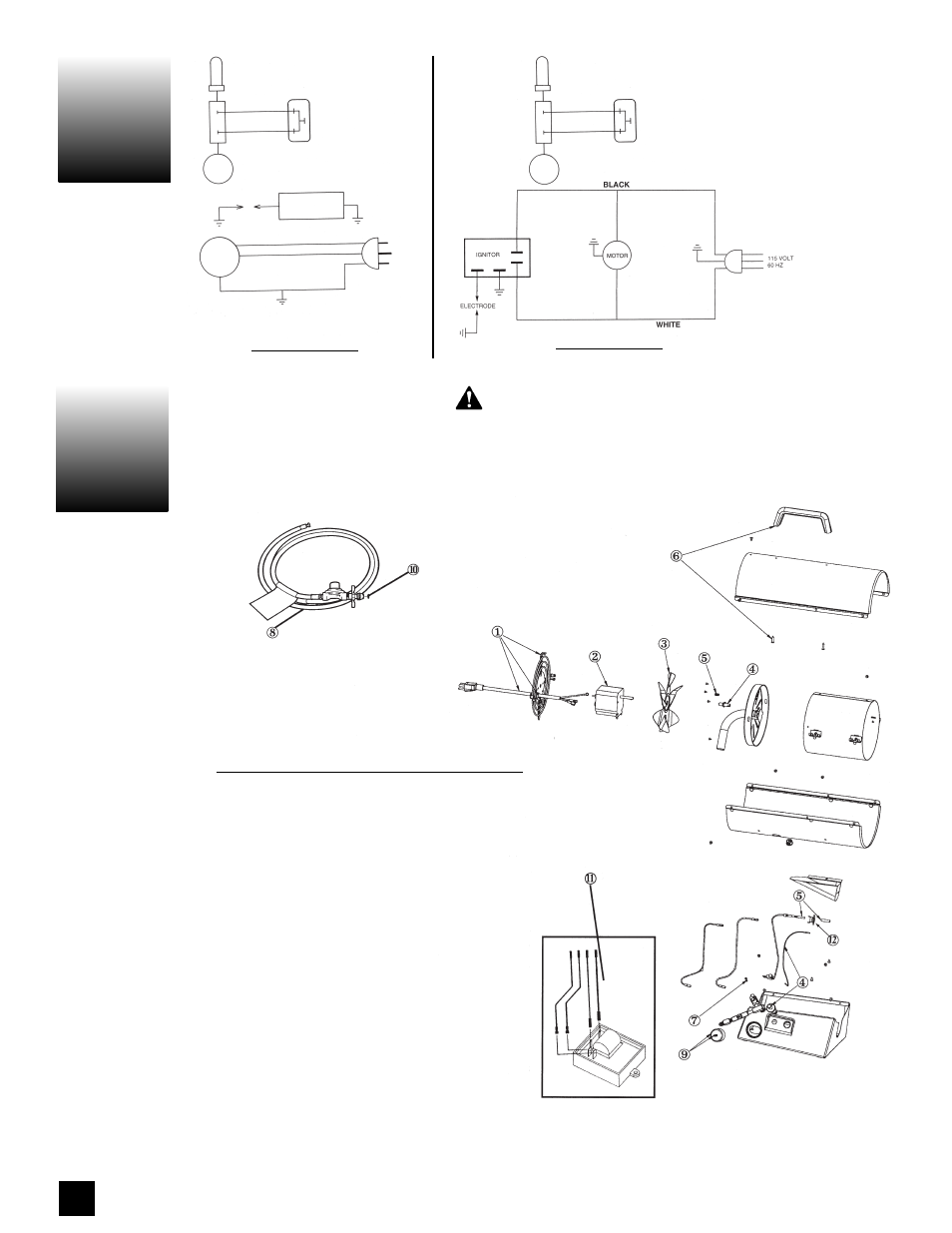

WIRING
DIAGRAM
14
WARNING
Use only original replacement parts. Do not substitute or use generic parts.
Improper replacement parts could cause serious or fatal injuries.
REPLACEMENT
PARTS
THERMAL
SAFETY
SWITCH
T.E.
VALVE
PIEZO
IGNITOR
MOTOR
BLACK
WHITE
GREEN
I.D.
PART NO.
DESCRIPTION
NO.
1
5070-2851
Guard & Pigtail Assembly
2
5070-2801
Motor (5070A Model)
5075-2801
Motor (5075A Model)
3
5070-2891
Fan Blade for Heater (5070A Model)
5075-2891
Fan Blade for Heater (5075A Model)
4
5070-3111
Electronic Ignition Assembly (5070A Model)
5
5070-3271
Thermocouple & Clip
5075-3271
Thermocouple, Clip & Spacer
6
5070-2001
Handle & Screws
7
5070-2181
Gas Tip (5070A Model)
5075-2181
Gas Tip (5075A Model)
8
5080-5651
Hose & Regulator
9
5080-1491
Knob & Screw (5075A Model)
10
5410A1381
O-ring
11
5075B3001
E.I. Module Assembly*
(5075A Model)
12
5070A2701
Thermostat
*
Used on heaters manufactured after August 2002.
THERMAL
SAFETY
SWITCH
T.E.
VALVE
MODEL 5070A
MODEL 5075A
