29 Sp
Modelo CHN50399
Cómo usar la
Clavadora
(Continuación)
AJUSTE DE LOS LISTONES DEL PISO
(VER LA FIGURA 7)
Primero refiérase a las instrucciones
de preparación del fabricante del piso
sobre el contenido de humedad y la
preparación del piso antes de colocar
los listones.
Para instalar correctamente el piso
de madera, es necesario ajustar
correctamente los listones antes de
clavarlos definitivamente. Después de
colocar el primer listón, siga estas
instrucciones para realizar el ajuste:
1. Encaje la ranura del listón sobre la
lengüeta del listón anterior.
2. Use el extremo de caucho del mazo
para “insertar” la lengüeta en la
ranura.
3. Use el extremo de metal del mazo
para ajustar firmemente el listón
contra el listón adyacente.
PARA DISPARAR LA CLAVADORA
1. Conecte la clavadora a la fuente
de suministro de aire.
Nota: Asegúrese de que la defensa de
caucho de la clavadora se encuentre en
la posición arriba antes de conectar la
manguera de aire; de lo contrario,
la clavadora puede realizar un ciclo.
2. Cargue los sujetadores (ver la
sección Para cargar la clavadora).
3. Coloque la herramienta contra el
listón como se indica en la Figura 8,
con la placa de la zapata sobre el
listón ya ajustado. Asegúrese de
que la boquilla de salida del
sujetador esté colocada firmemente
contra la lengüeta del listón.
4. Golpee firmemente la defensa de
caucho de la herramienta con el
extremo de caucho del mazo.
La herramienta debe hacer un ciclo
e insertar el sujetador en el listón.
NO
dispare
la herramienta si no está firmemente
posicionada. Si la herramienta no está
firmemente posicionada, hay riesgo de
que unos sujetadores disparados
causen muerte o lesiones graves.
POSICIÓN Y PROFUNIDAD
DEL SUJETADOR
Refiérase a la Figura 9 para la
profundidad y el posicionamiento
correcto del sujetador en la lengüeta
de madera. Use un pedazo de madera
de rechazo del piso para ayudarse a
determinar el ajuste correcto de la
presión de aire. Un daño a la lengüeta
en la instalación cumplicará lo que
quede del proyecto. Mantenimiento
Servicio Técnico
Si desea hacer alguna pregunta
referente a la reparación u operación
de las clavadoras, o para solicitar copias
adicionales de este manual, sírvase
llamar a nuestro número especial,
1-800-543-6400.
Repuestos
Use sólo
repuestos
originales Campbell Hausfeld.
El desempeño de las herramientas,
la seguridad y la duración pueden
disminuir si no se utilizan los repuestos
adecuados. Cuando ordene repuestos,
especifique el número del repuesto.
Para reparar la clavadora
La herramienta deberá ser reparada
únicamente por personal calificado,
y deberán usar piezas de repuesto
y accesorios originales Campbell
Hausfeld, o piezas y accesorios que
funcionen de manera equivalente.
Para colocarle los sellos
Cada vez que repare una clavadora
deberá limpiarle y lubricarle las partes
internas. Le recomendamos que use
Parker O-lube o un lubricante
equivalente en todos los anillos en O.
A cada anillo en O se le debe dar un
baño de lubricante para anillos antes
de instalarlos. Igualmente, deberá
ponerle un poco de aceite a todas las
superficies y pivotes que se mueven.
Finalmente, después de haberla
ensamblado y antes de probar la
herramienta, deberá ponerle unas
cuantas gotas de aceite sin detergente
30W u otro aceite similar, en las líneas
de aire.
8

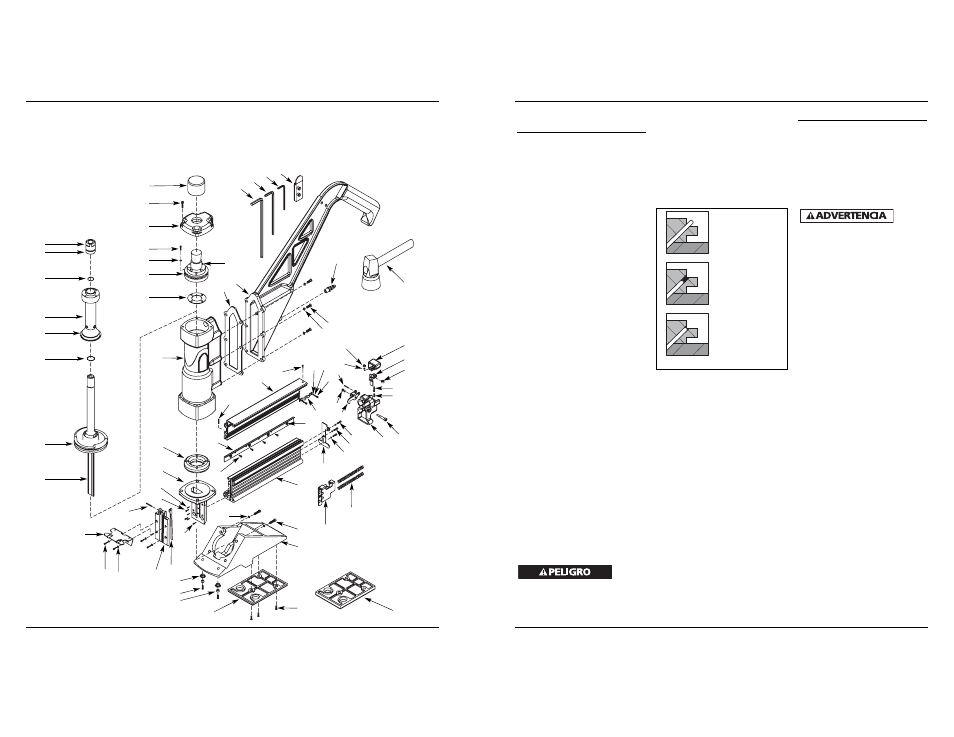

Operating Instructions and Parts Manual
www.chpower.com
For Replacement Parts or Technical Assistance, call 1-800-543-6400
Please provide following information:
- Model number
- Serial number (if any)
- Part description and number as shown in parts list Address any correspondence to:
Campbell Hausfeld
Attn: Customer Service
100 Production Drive
Harrison, OH 45030 U.S.A.
14
1
3
4
6
7
2
5
8
9
10
11
12
13
15
16
17
18
19
33
20
21
22
23 24 25
26
10
64
69
28
30
29
31b
32
27
36
35
37
38
34
58
60
59
39
13
12
23 40 41
42
43
48
44
45 46
47
49
54 50
46
53 52
51
55
57
56
62
61
35
63
68 67
66
65
31a
Sujetador
demasiado afuera
Presión de aire: BAJA
Figura 9
Sujetador
demasiado adentro
Presión de aire:
EXCESIVA
Sujetador colocado
correctamente
Presión de aire:
CORRECTA
