Sp-7
cable de corriente Eléctrica
1. Enchufe el cable de corriente
eléctrica a un tomacorriente con
tierra de 120V y presione el botón
de reposición como se muestra en la
Figura 4.
2. SE DEBE HACER ESTO CADA VEZ
QUE LA UNIDAD SE ENCHUFE EN UN
TOMACORRIENTE.
conexión del Sistema
1. Inserte la lanza en la pistola y gírela
en el sentido de las agujas del reloj
hasta que llegue a su tope, como se
muestra en la Figura 5.
2. Verifique que el interruptor esté en
la posición “OFF” (“APAGADO”).
3. Conecte la manguera de alta presión
al orificio de salida del agua de la
bomba girando en sentido horario
y apretando a mano. Asegúrese
de presionar la manguera hacia la
bomba mientras la ajusta. Asegúrese
de no dañar la rosca de la manguera.
4. Conecte la manguera de jardín
según se explica en Instrucciones de
conexión de la manguera de jardín.
5. Enchufe el cordón de corriente en
un tomacorrientes de 120 V con
conexión a tierra.
6. Abra la llave del agua.
7. Suelte el cierre del gatillo deslizando
el cierre de la derecha a la izquierda.
8. Oprima el gatillo y manténgalo
presionado por 1 minuto para
liberar la presión y liberar el aire
atrapado en el sistema.
9. Gire el interruptor de encendido/
apagado (ON/OFF) a la posición
de encendido (ON), mientras tira
del gatillo.

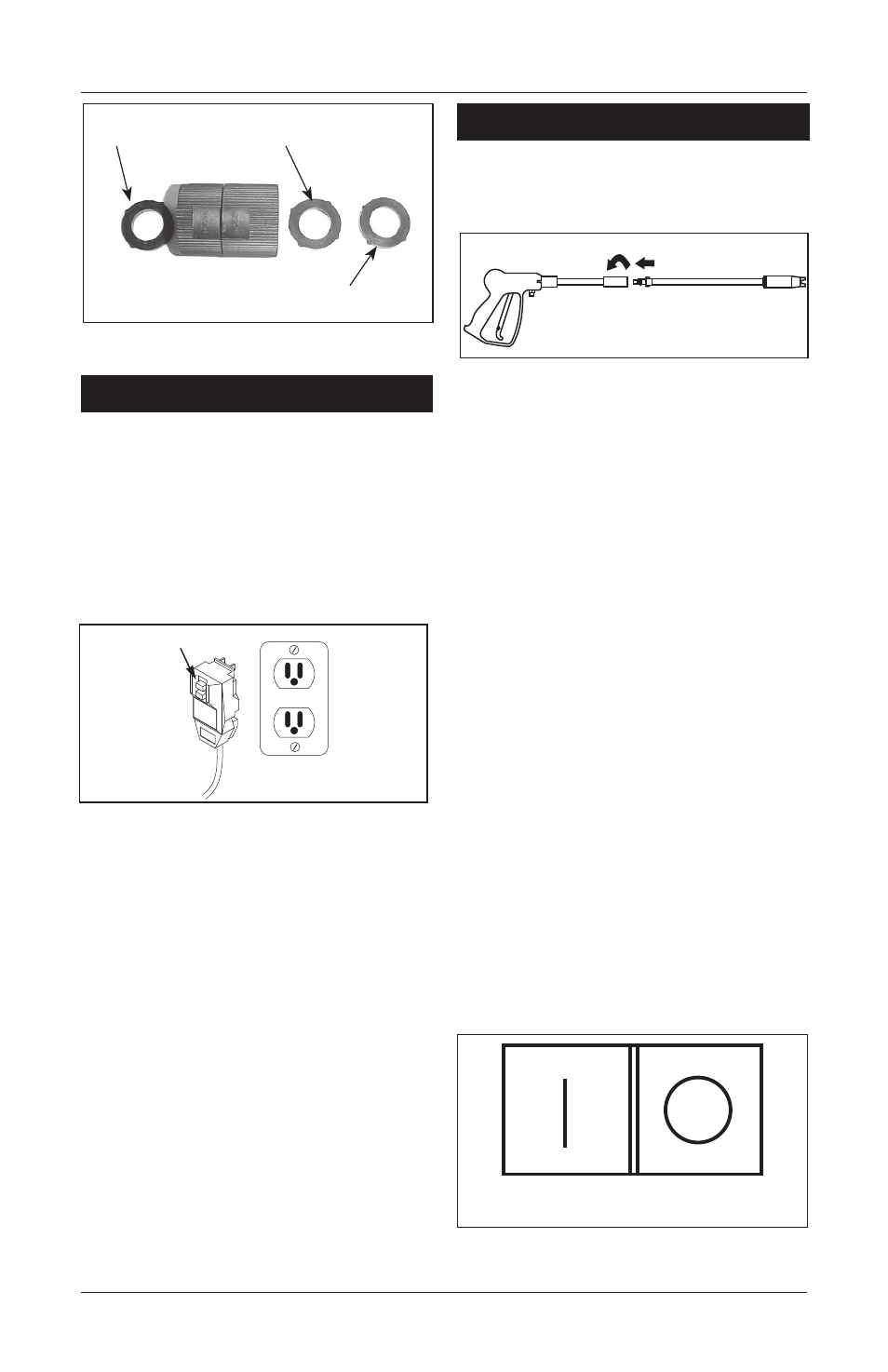

Instrucciones de montaje y lista de piezas PW1350
Junta de la
bomba Junta de la
manguera
Junta adicional
Figura 3 - Instrucciones de la junta de
la manguera de jardín
Encendido
(ON)
Apagado (OFF)
Figura 6 - Interruptor de encendido/
apagado (ON/OFF)
Dispositivo de
reposición
Figura 4 - Enchufe con tierra/botón de
reposición
Figura 5 - conexión de la pistola y lanza
