PL
ELEKTRYCZNA KOSIARKA ŻYŁKOWA INSTRUKCJA OBSŁUGI
73
5. MONTAŻ

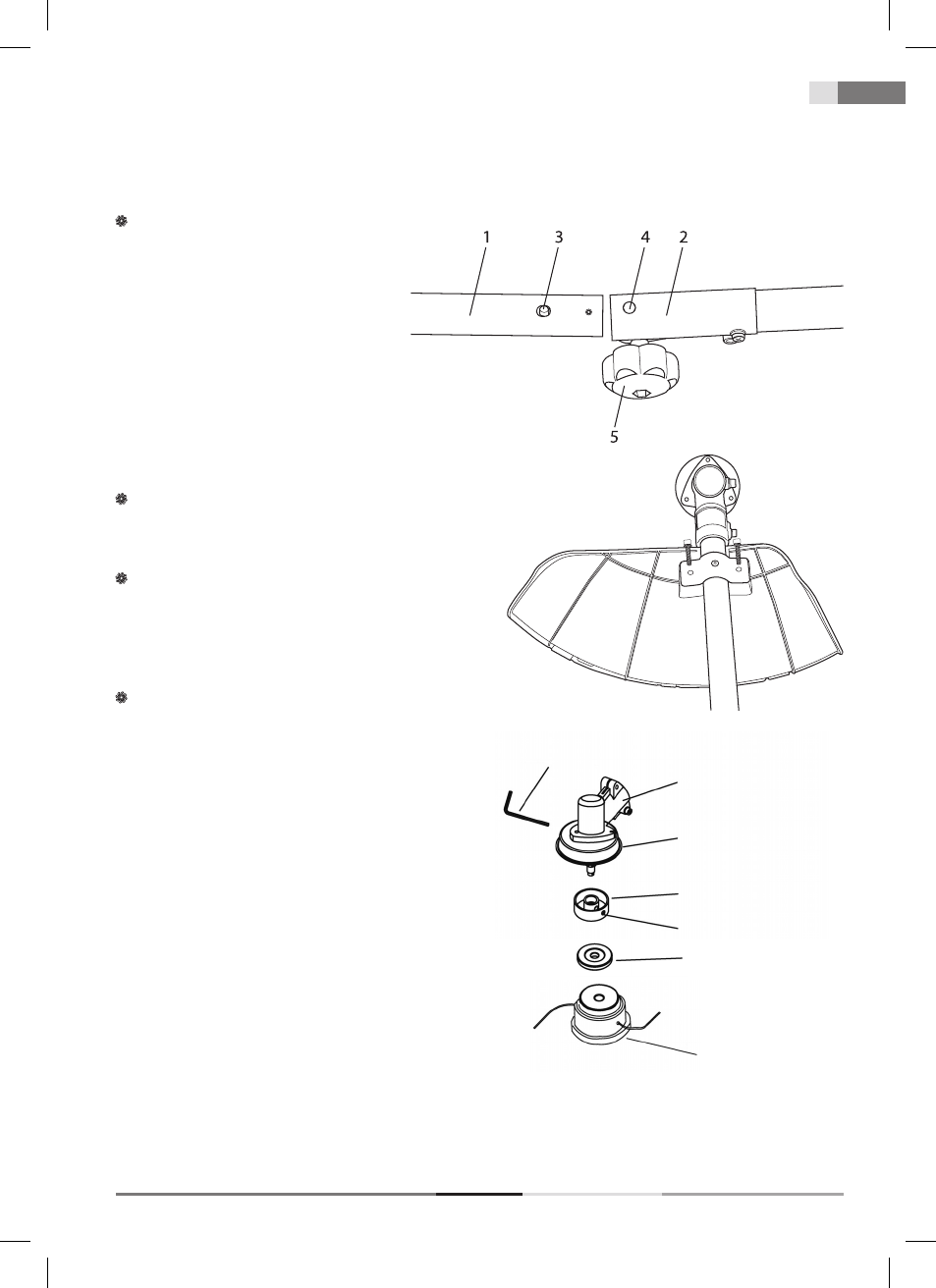

Połączenia wału podkaszarki (Rys. 2).
Wsuń spodnią część wału (Rys. 2,
punkt 1) do połączenia (Rys. 2,
punkt 2),
wchodzącego w skład górnej części
wału. Kołek blokujący (Rys. 2, punkt 3)
musi się wpasować do otworu
(Rys. 2, punkt 4).
Następnie zabezpiecz obie części
poprzez dokręcenie śruby (Rys. 2,
punkt 5). Aby zapewnić łatwiejszy
transport przycinarki, wał można
ponownie rozłożyć.
Zamontuj pokrywę ochronną na wale za pomocą
dostarczonych śrub. Nakrętki są zintegrowane
z plastikową pokrywą (por. rys. 3).
Zamontuj rękojeść (Rys. 1, punkt 5) za pomocą
dostarczonych śrub. Rękojeść można przesuwać po
wale. Dzięki temu można wybrać optymalną pozycję
do komfortowej pracy.
Po wybraniu najlepszej pozycji roboczej dokręć śruby.
Montaż głowicy żyłkowej.
- Zablokuj wał za pomocą dołączonego klucza
sześciokątnego (por. rys. 4). W tym celu
należy wyrównać otwór w pokrywie ochronnej
z otworem w wale i wsunąć klucz sześciokątny.
Aby wyrównać otwory, przekręcaj pokrywę
ochronną.
Montaż
Rys. 2
Rys. 3
PODKŁADKA
BLOKUJĄCA B
Rys. 4
KLUCZ SZEŚCIOKĄTNY 4 MM
WAŁ
POKRYWA OCHRONNA
ZĘBATA PODKŁADKA
BLOKUJĄCA A
OTWÓR BLOKUJĄCY
GŁOWICA ŻYŁKOWA
