FZS 2050-E

- Jednotlivé díly namontujte v tomto pořadí:

1. Ozubená aretační podložka A (také opatřena

otvorem pro aretaci)

2. Aretační podložka B

3. Strunová hlava

- Strunovou hlavu našroubujte na hřídel otáčením

ve směru pohybu hodinových ručiček (pozor
obrácený závit) a řádně ji utáhněte.

- Vyjměte šestihranný klíč z aretačního otvoru.

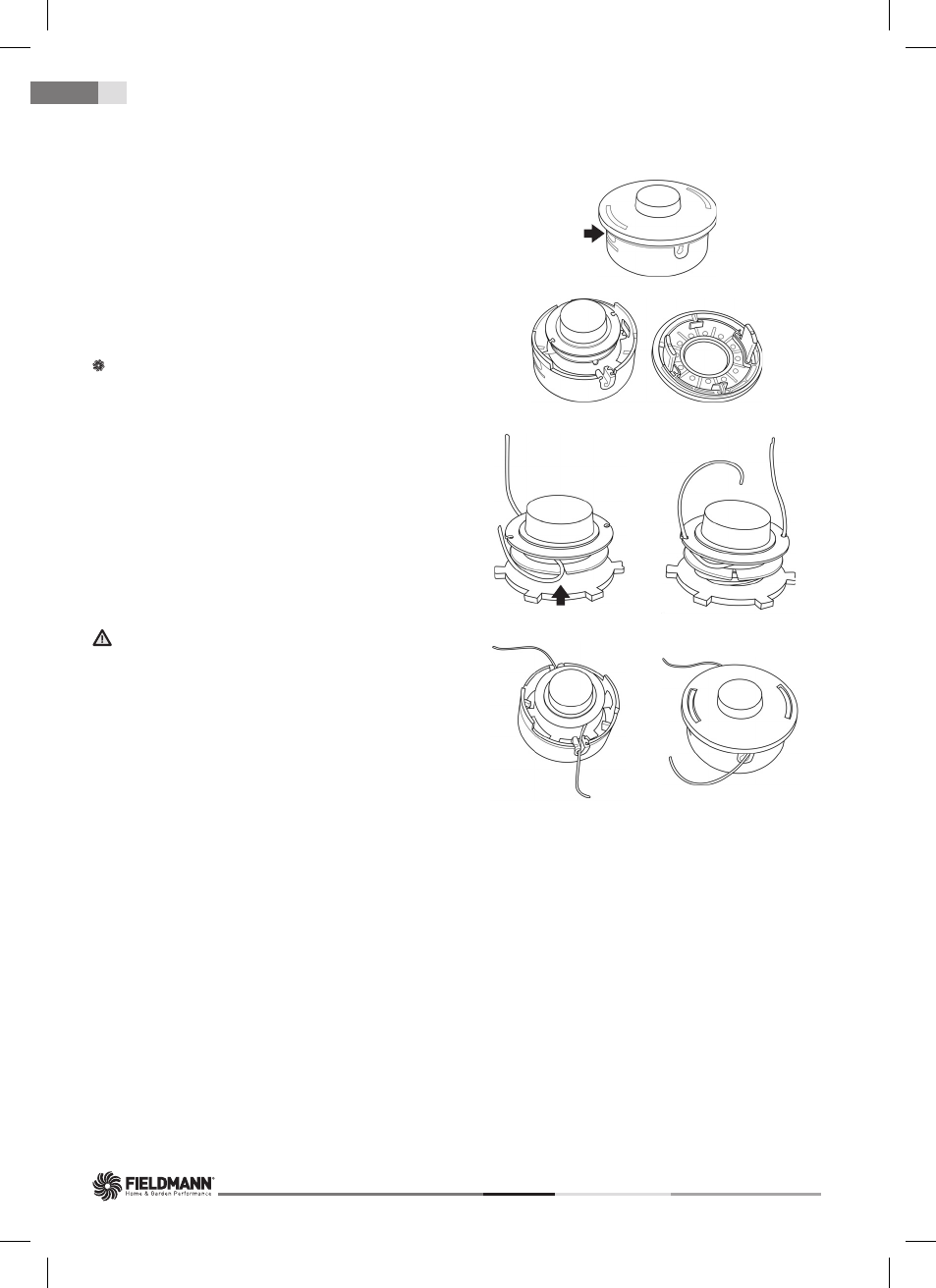

Doplnění struny do strunové hlavy

1. Na boku hlavy stačte aretační západky krytu

a kryt sejměte (viz obr 5, body A&B)

2. Vyjměte cívku ze strunové hlavy. Připravte si

cca 2 -3 m struny o poměru 1,6 mm.

3. Strunu v polovině přehněte a ohyb zajistěte

v drážce (viz obr 5, bod C)

4. Oba konce poté souběžně namotejte na cívku

a to ve směru hodinových ručiček. Konce
namotané struny zajistěte do připravených
otvorů (viz obr 5, bod D)

5. Cívku umístěte zpět do strunové hlavy a zajistěte

ji krytem (viz obr 5, bod E&F)

VAROVÁNÍ
Používejte pouze kvalitní nylonovou strunu
s průměrem 1,6 mm. Nikdy místo nylonové struny
nepoužívejte drát nebo strunu vyztuženou drátem.
Používejte pouze originální strunovou hlavu.

Obr. 5

Sestavení
