HU
ELEKTROMOS DAMILOS FŰKASZA HASZNÁLATI ÚTMUTATÓ
57

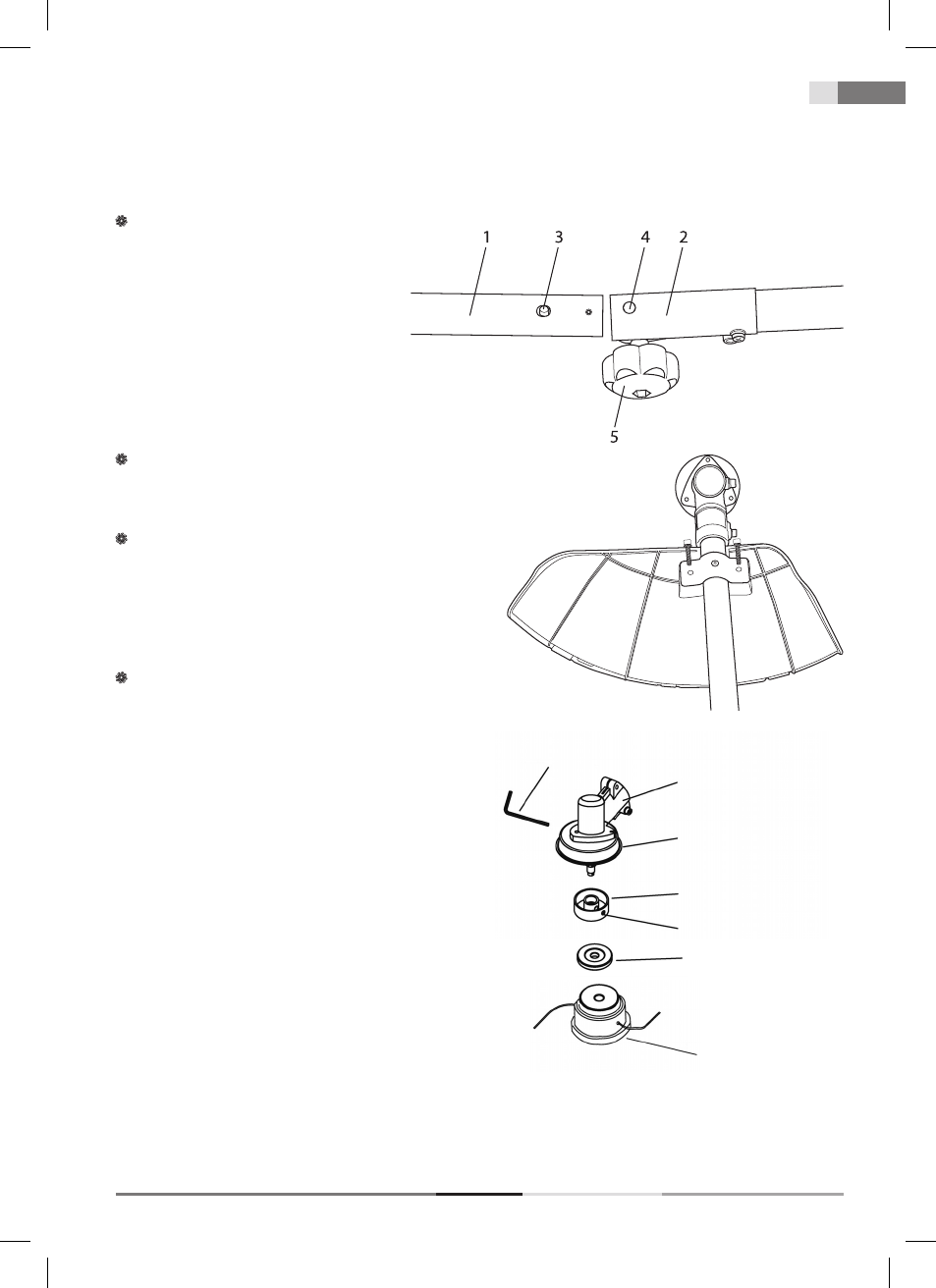

5. ÖSSZESZERELÉS
Csatlakoztassa a bozótvágó tengelyét
(2. ábra). Dugja a tengely alsó részét
(2. ábra 1. pont) a csatlakozóba
(2. ábra 2. pont), ami a tengely felső
részéhez tartozik. A rögzítőpeceknek
(2. ábra 3. pont) be kell illeszkednie
a nyílásba (2. ábra 4. pont).
Ezután mindkét részt rögzítse a csavar
meghúzásával (2. ábra 5. pont). A
fűvágó könnyebb szállítása érdekében
a tengelyt szét lehet választani.
Szerelje fel a védőfedelet a tengelyre a mellékelt
csavarok segítségével. Az anyák bele vannak
integrálva a műanyagfedélbe (ld. 3. ábra)
Szerelje fel a fogantyút (1. ábra 5. pont) a mellékelt
csavarok segítségével. A fogantyút a tengelye mentén
el lehet tolni. Így mindenki ideális helyzetbe állíthatja
a kényelmes munkához.
Az ideális pozíció kiválasztása után húzza meg
a csavarokat.
A damilfej felszerelése.
Rögzítse a tengelyt a mellékelt hatszögletű kulccsal
(ld. 4. ábra). Ehhez a védőfedélen található nyílást
rá kell illeszteni a tengelyen lévő nyílásra, majd
a hatszögletű kulcsot bele kell dugni. A két nyílás
összeillesztéséhez forgassa el a védőfedelet.
Összeszerelés
Ábra 2
Ábra 3
B RÖGZÍTŐALÁTÉT
Ábra 4
HATSZÖGLETŰ KULCS 4 MM
TENGELY
VÉDŐBURKOLAT
A FOGAZOTT
RÖGZÍTŐALÁTÉT
RÖGZÍTŐNYÍLÁS
DAMILFEJ
