HU 58
FZS 2050-E
- Az egyes alkatrészeket a következő sorrendben
szerelje fel:
1. A fogazott rögzítőalátét (ez is el van látva egy
nyílással a rögzítéshez)
2. B rögzítőalátét
3. Damilfej
- A damilfejet csavarozza a tengelyre az óramutató
járásával megegyező irányú forgatással
(vigyázat, fordított menet), és alaposan húzza
meg.
- Vegye ki a hatszögletű kulcsot a rögzítőnyílásból.

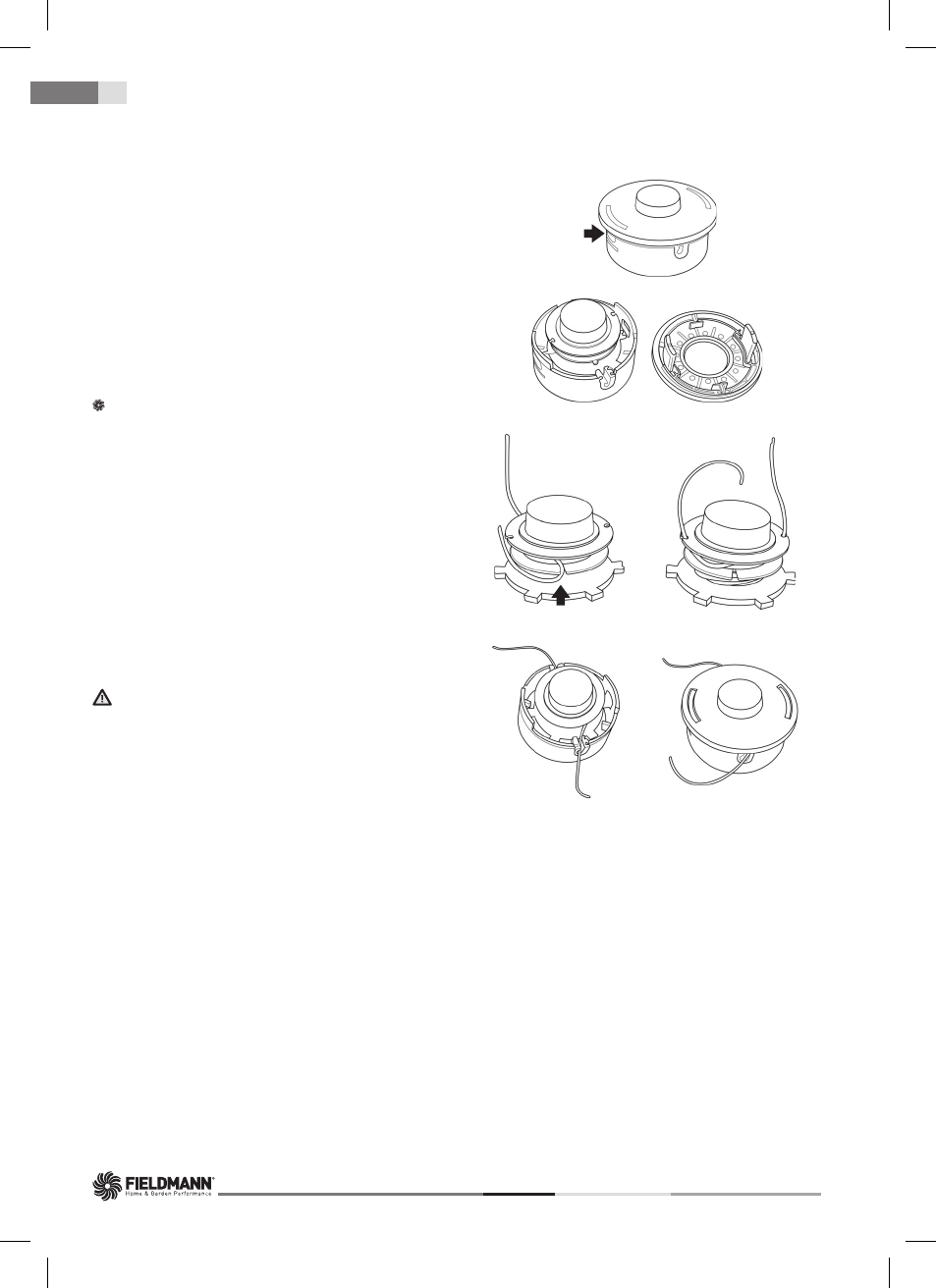

Damilpótlás a damilfejen
1. A fej oldalán nyomja össze a fedél biztonsági
reteszeit, és vegye le a fedelet (ld. 5. ábra A&B
pontok)
2. Vegye ki a damilfejből a tárcsát. Készítsen elő
egy kb. 2 - 3 m hosszú 1,6 mm átmérőjű damilt.
3. A damilt a közepén hajlítsa meg, és a hajlatot
rögzítse a vájatban (ld. 5. ábra C pont)
4. Mindkét végét ezután tekerje fel a tárcsára,
mégpedig az óramutató járásával megegyező
irányban. A feltekert damil végeit rögzítse az
előkészített nyílásokba. (ld. 5. ábra D pont)
5. A tárcsát helyezze vissza a damilfejbe, és
rögzítse a fedéllel (ld. 5. ábra E&F pontok)
FIGYELEM
Csak jó minőségű, 1,6 mm átmérőjű nejlondamilt
használjon. A nejlondamil helyett soha nem
használjon drótot vagy dróttal merevített damilt.
Csak eredeti damilfejet használjon.
B
C
D
E F
A
Ábra 5
Összeszerelés
