1.3 Descripción

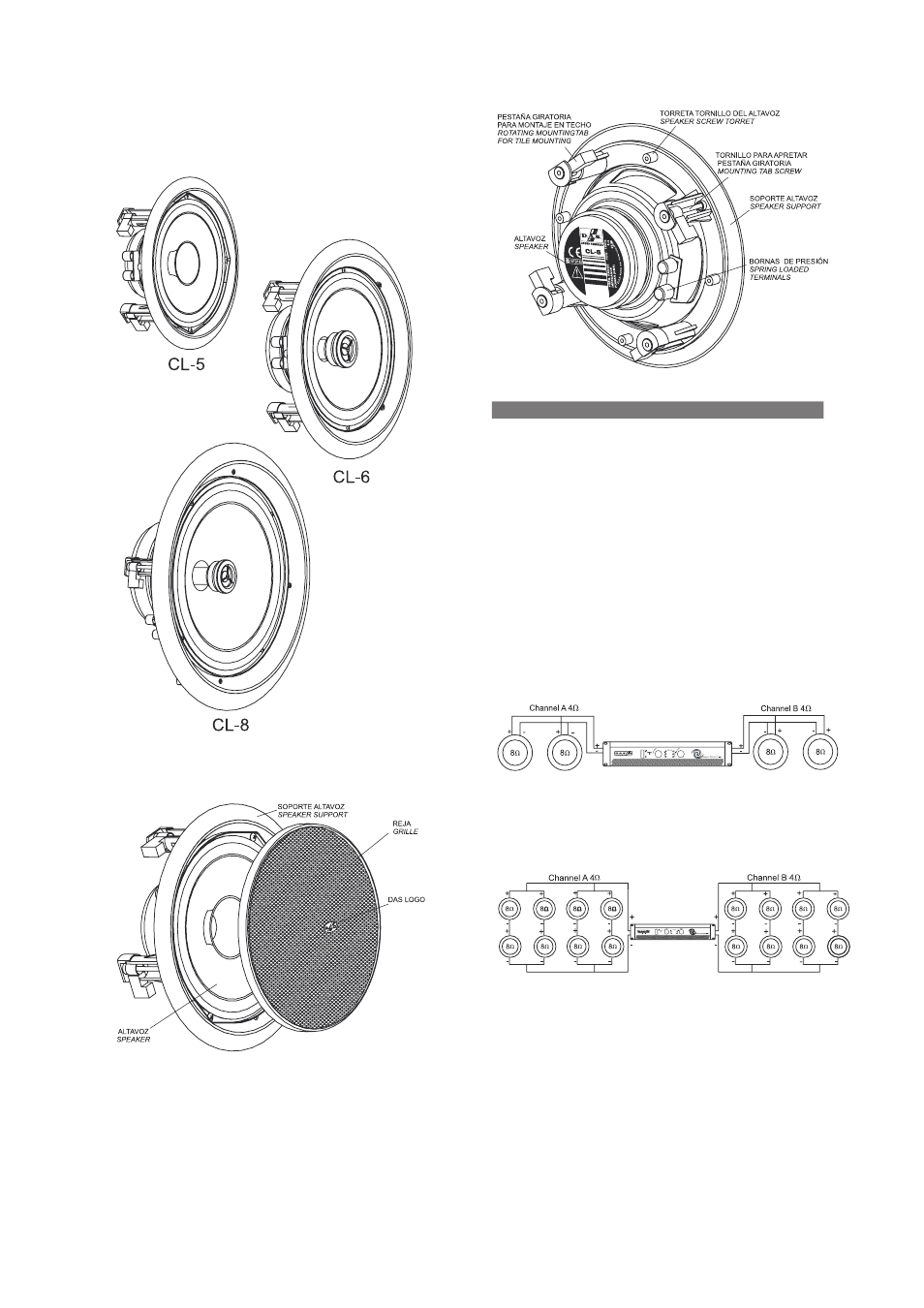

Se presenta un gráfico con los tres modelos básicos de la
serie de altavoces de techo de D.A.S. Audio:
A continuación se presentan unos gráficos para identificar
claramente cada una de las partes que componen el producto
y facilitar así su manejo e instalación:
Figura 1 – vista delantera CL-5
Figura 2 – vista trasera CL-5
2. INSTALACIÓN
2.1 Consideraciones previas. Tipos de instalación
Para la completa instalación del producto, es necesario prever
tanto la realización de orificios circulares en los lugares
destinados a albergarlo, como el cableado para cada una de
las unidades existentes.
Para realizar las instalaciones con los altavoces de techo de
D.A.S.
Audio se pueden emplear amplificadores
convencionales, pudiendo realizar por lo tanto dos
configuraciones básicas con productos de 8 ohmios de
impedancia.
Configuración en paralelo, que permite colocar 2 unidades por
canal para tener 4 ohmios de impedancia:
Figura 3 - conexión paralelo
Configuración serie-paralelo, se colocan dos cargas en
paralelo por canal, cada carga consta de 4 unidades en
configuración serie-paralelo; en total se pueden instalar 8
altavoces por canal:
Figura 4 - conexión serie-paralelo
