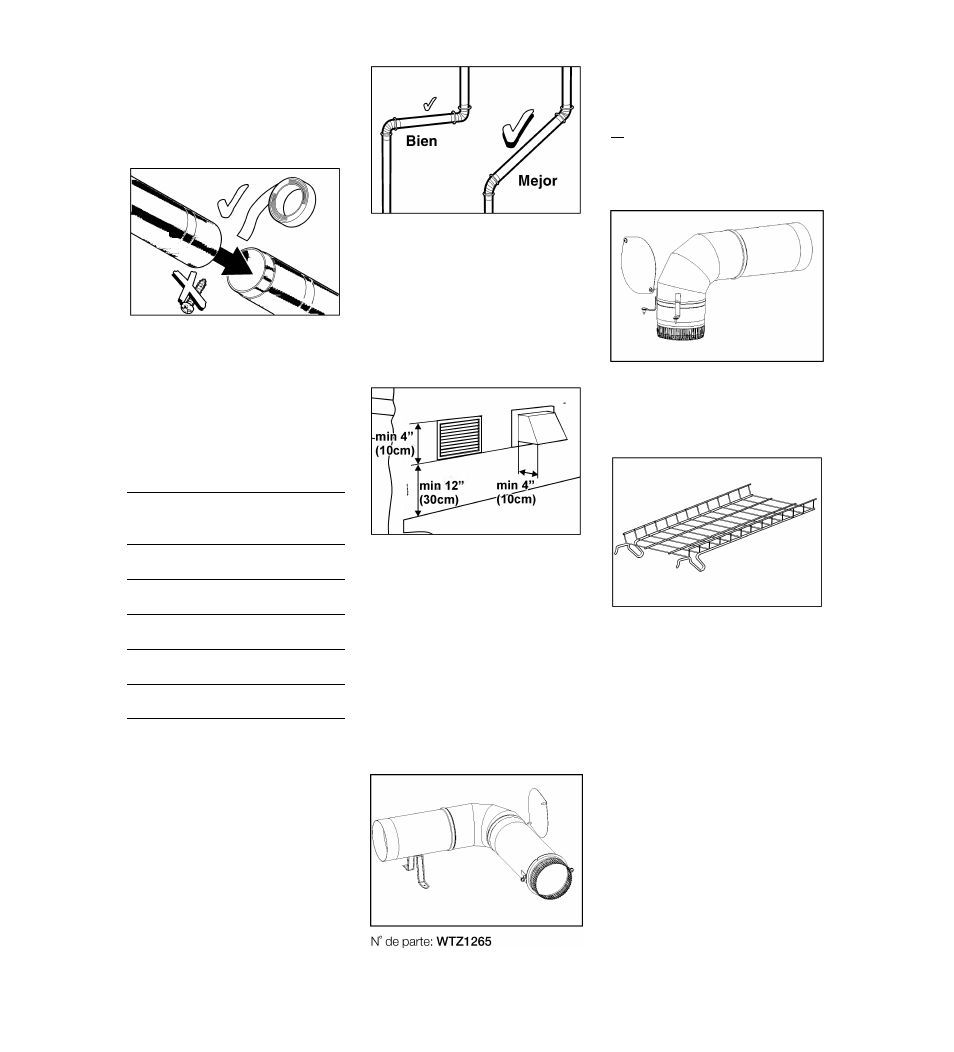

NO utilice tornillos o sujetadores en el
ensamble de la tubería, que se
prolonguen hacia el interior de la
misma. Funcionarán como puntos de
concentración de pelusas.
Las junturas de los tubos deberán
asegurarse con una cinta adhesiva de
aluminio.
Todas las junturas de los tubos deben
sellarse para que no presenten
pérdidas. El extremo del tubo de menor
diámetro, deberá señalar en el sentido
de circulación del aire.
Independientemente de conectar
la tubería a un sistema existente
o nuevo, asegure que esté libre
de pelusas.
En la tabla siguiente se indican las
longitudes máximas permitidas tanto
para tuberías rígidas como para
aquellas flexibles.
Número de
codos de
90°
Tubo
rígido
Tubo
flexible
0 66 ft.
(2011 cm) 45 ft.
(1372 cm)
1 56 ft.
(1707 cm) 36 ft.
(1097 cm)
2 48 ft.
(1463 cm) 29 ft.
(884 cm)
3 39 ft.
(1189 cm) 22 ft.
(671 cm)
4 30 ft.
(914 cm) 16 ft.
(488 cm)
Nota:
La salida lateral e inferior ya tienen un
codo de 90° en el interior del secador.
Para determinar la longitud máxima,
deberá agregar por lo tanto, un codo
en la tabla anterior.
No se recomienda el uso de más de 2
codos de 90°. Para un resultado
óptimo, separe los codos por lo menos
con 4 pies de tubería recta, incluyendo
en ello la distancia entre el último codo
y el sombrerete.
Sombrerete de ventilación
El tubo de ventilación debe terminar en
un sombrerete de ventilación aprobado
con laminillas de cierre amortiguado.
NO utilice un sombrerete con seguros
magnéticos.
Para evitar restricciones en la venti­
lación, la salida debe presentar un
distancia mínima de 12 pulgadas (30
cm) sobre el suelo u otra superficie de
obstrucción.
Partes necesarias
Las partes que se necesitan para el
sistema de ventilación, (codos, tubos,
salidas para la tubería) no forman parte
del volumen de entrega del secador.
Accesorios
Las partes necesarias para el sistema
de ventilación pueden adquirirse en el
servicio a clientes o bien en su
vendedor local. ¡Rogamos tener en
cuenta las instrucciones de instalación
que provee el fabricantel
Juego para salida lateral
Nota:
¡El número máximo de codos de 90°
permitido es 4 (se incluye aquí, el del
juego de adaptación)!
rn Se requiere de una herramienta
especial, para abrir el orificio en el
panel lateral.
¡Póngase en contacto con
el vendedor de su zona!
Juego de salida inferior
N° de parte: WTZ1270
Nota:
¡El número máximo de codos de 90°
permitido es 4 (se incluye aquí, el del
juego de adaptación)!
Canastilla para secar
N° de parte: WTZ1290
Utilice la canastilla para secar prendas
de lana lavables (p. ej. suéteres) y
calzados.
Juego de salida por la izquierda
N° de parte: WTZ1260 (para todos los
secodores excepto la plata y la plata de
tono del dúo)
N° de parte:
WTZ126S (para los
secodores de la Plata y la plata del tono
del dúo)
El haza de la puerta puede cambiarse
al lado opuesto. De fábrica, la puerta
presenta las bisagras a la derecha.
Montje sobre pedestal
N° de parte:
WTZ 1295 (Secodores de
Blancos)
N° de parte:
WTZ 1295S (Secodores
de Plata)
N° de parte:
WTZ 1295P (Secodores
del tono de duo de Plata)
N° de parte:
WTZ 1295R (Secodores
del tono de duo de Rojo)
Si monta el secador Sobre un pedestal
de Bosch siga las instrucciones
suministradas con el pedestal.
