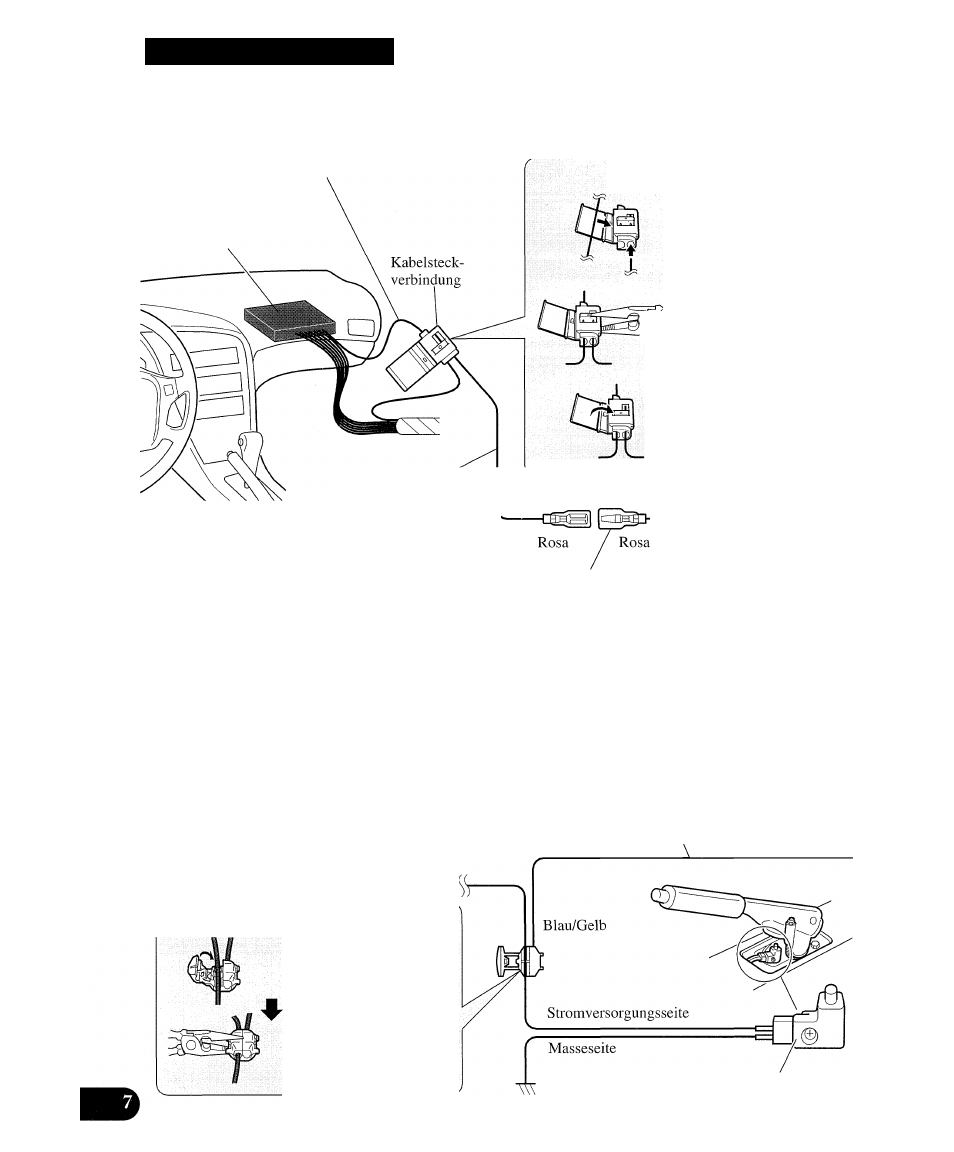

Anschluß des Geräts
Anschluß des Betriebsstromkabels (1)
Kabel der Geschwindigkeit-Erkennungsschaltung
(Speed Pulse)
Einspritzungs-
Steuercomputer des
Fahrzeugs
Anschlußmethode
Das Verlängerungskabel
und das Kabel der
Geschwindigkeit-
Erkennungsschaltung
(Speed Pulse) durch
'^dieses Loch führen.
Mit einer Nadelzange
festzuklemmen.
Die Abdeckung
schließen.
Rosa
V erlängerungskabel
Hinweis: Die Position der Geschwindigkeits-
Erkenniingsschaltung (Speed Pulse) hängt vom
b'ahrzcug ab. Einzelheiten entnehmen Sie aus
den entsprcelienden Pionecr-Unterlagcn. Wenn
Verbindungen für in diesen Unleiiagen nicht
beschriebene Modelle oder solche mit besonders
schwierigen Verbindungen vorgenommen
werden sollen, schließen Sie den getrennt
erhältlichen ND-PG1 Gcschwindigkeits-
Pulsgcnerator an die rosa Ixitung an.
Hinweis: Die Position des Parkbrcmsschalters
hängt vom Fahrzcugmodcll ab. Einzelheiten ent­
nehmen Sic aus der tcchnischcji Dokumentation
des Fahrzeugs odei' erfragen sie beim Händler.
FAHRZEUGGESCHWINDIGKEITS-SIGNALEINGANG
Durch diesen Anschluß erkennt das mobile
Navigationsystem die Länge der Fahrtstrecke. Die
Geschwindigkeit-Erkennungsschaltung (Speed Pulse) des
Wagens oder den als Sonderzubehör erhältlichen
Geschwindigkeit-Impulsgenerator ND-PG 1 unbedingt
anschließen. Andernfalls kann es zu einer erhöhten
Fehlerrate der Fahrzeugpositionsanzeige kommen.
HANDBREMSE
Dieser Anschluß dient zur Erkennung des ON/OFF-
Status der Handbremse. Das Kabel ist an die
Stromversorgungsseite des Handbremsenschalters
anzuschließen. Wird dieser Anschluß falsch ausge­
führt oder ausgelassen, sind bestimmte Funktionen
des Navigationsystems nicht betriebsfähig.
Anschlußmethode
Die Betriebsstromseite des
Parkbremsschalters
anklemmen.
Fest mit einer Nadelzange
einklemmen.
Handbremsenschalter
