Unità di navigazione mobile
AVIC-505
Nota:
I cavi per questo apparecchio e quelli per altri apparec
chi possono avere colori diversi, pur svolgendo la stessa
funzione. Per il collegamento di questo apparecchio ad
un’altro, vedere i manuali di installazione di entrambi
gli apparecchi, e provvedere al collegamento dei cavi
aventi la stessa funzione.
Cavo di alimentazione
Nero, giallo, rosso, arancione
Vedere la pagina successiva.

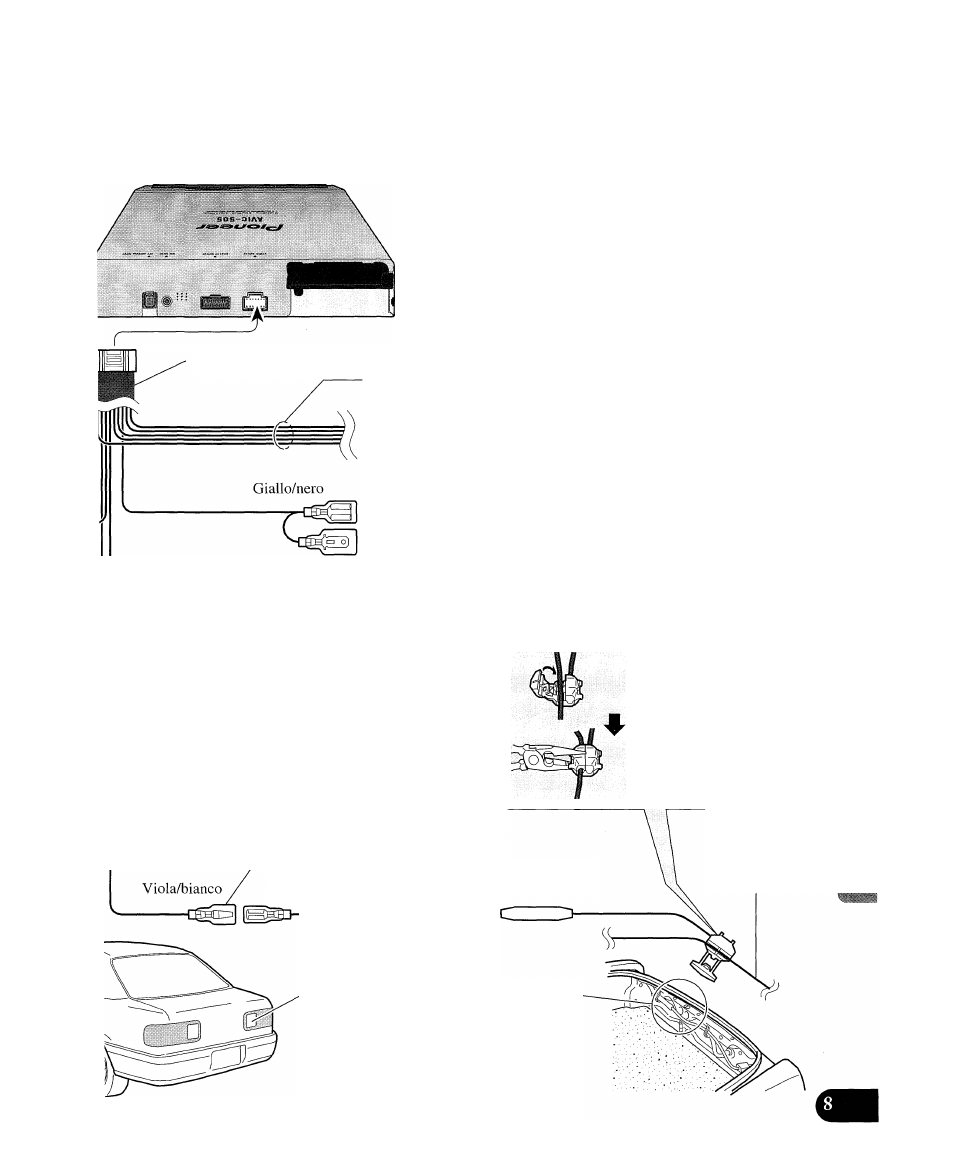

GUIDA ATTIVATA
Quando si combina questo sistema di navigazione mobile con un un
autostereo Pioneer, se l’autostereo è dotato di cavi giallo/neri
(MUTE), collegare a tali cavi. In questo modo quando viene emesso
l’audio di guida e quando si controlla il sistema tramite voce, l’au
tostereo viene silenziato automaticamente per ridurre il volume stereo
dell’auto.
Nota: Alcuni modelli invertono i cavi + e --
per la lampada di retromarcia. Col legare il
cavo viola/bianco al cavo la cui tensione
cambia quando la leva del cambio è in retro
marcia.
INGRESSO SEGNALE RETROMARCIA
Questo è collegato in modo che il sistema di na
vigazione mobile possa capire se l’auto si sta
muovendo in avanti o indietro. Collegare sempre
al cavo primario della lampada di retromarcia.
Viola/bianco
Metodo di collegamento
Resistore fusibile
Fissare il cavo lato + della
lampada di retromarcia.
Fissare saldamente con
pinze a punta.
Cavo lato + lam
pada di retro
marcia.
Prolunga cavo viola/bianco
Controllare la posizione della lampada di
retromarcia sul veicolo (quella che si illu
mina quando la leva del cambio è in retro
marcia [R]) e trovare il cavo lato + della
lampada di retromarcia nel bagagliaio.
