Alinee las puertas
Usando un taladro conectado a tierra, haga un orificio de Vd"
(6,35 mm) en la tubería de agua fría que Ud. eligió.
IMPORTANTE: Nivele primero la parte posterior del refrigerador
como se describe en “Cómo cerrar la puerta”.
Es posible que las puertas queden desparejas después de nivelar
el refrigerador. Vea la ilustración 11 en “Puertas del refrigerador”.
Las puertas están prefijadas de fábrica, de manera que la puerta
del refrigerador está más alta que la puerta del congelador
aproximadamente por el espesor de una moneda. Una vez que
las puertas estén cargadas de alimentos, deberían estar
niveladas. Si se necesita ajustar la altura de la puerta DESPUÉS
de que las puertas estén cargadas de alimentos, siga estos
pasos.
1. Use una llave de tubo de cabeza hexagonal de 'A" para
ajustar los tornillos niveladores del rodillo delantero hasta que
las puertas estén parejas. Para elevar ese lado del
refrigerador, gire el tornillo nivelador del rodillo delantero
hacia la derecha o gire el tornillo nivelador hacia la izquierda
para bajar ese lado. Vea la ilustración 12 en “Puertas del
refrigerador”.
NOTA: Después de cada ajuste, abra y cierre las puertas del
congelador y del refrigerador para comprobar el alineamiento
de las puertas.
2. Abra las puertas y vuelva a colocar la rejilla de la base. Alinee
las pestañas de apoyo de la rejilla con las abrazaderas
metálicas. Empuje la rejilla con firmeza, hasta que ajuste a
presión en su sitio.
NOTA: Cerciórese de reponer la Hoja Técnica detrás de la
rejilla de la base.
Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si usa el refrigerador antes de instalar la
conexión del agua, ponga la fábrica de hielo en la posición
apagado (OFE).
1 .
Conexión a la línea de agua
Desenchufe el refrigerador o desconecte el suministro de
energía.
CIERRE el suministro principal de agua, ABRA la llave de
agua más cercana el tiempo suficiente para que la tubería de
agua se vacíe totalmente.
Busque una tubería vertical de agua fría de Vi' a Vk"
(12,70 mm a 3,18 cm) cercana al refrigerador.
IMPORTANTE:
■ Asegúrese de que sea una tubería de agua fría.
■ Una tubería horizontal funcionará, pero taladre por el lado
superior de la tubería, no por debajo. Esto ayudará a
mantener el agua alejada del taladro. Esto también evita
que se junte sedimento normal en la válvula.
Para determinar la longitud de la tubería de cobre que va a
necesitar, mida desde la conexión de la parte trasera inferior
del refrigerador hasta la tubería de agua. Agregue 7 pies
(2,1 m) para permitir la limpieza. Use tubería de cobre de
(6,35 mm) de diámetro externo. Asegúrese que ambos
extremos de la tubería de cobre estén cortados rectos.

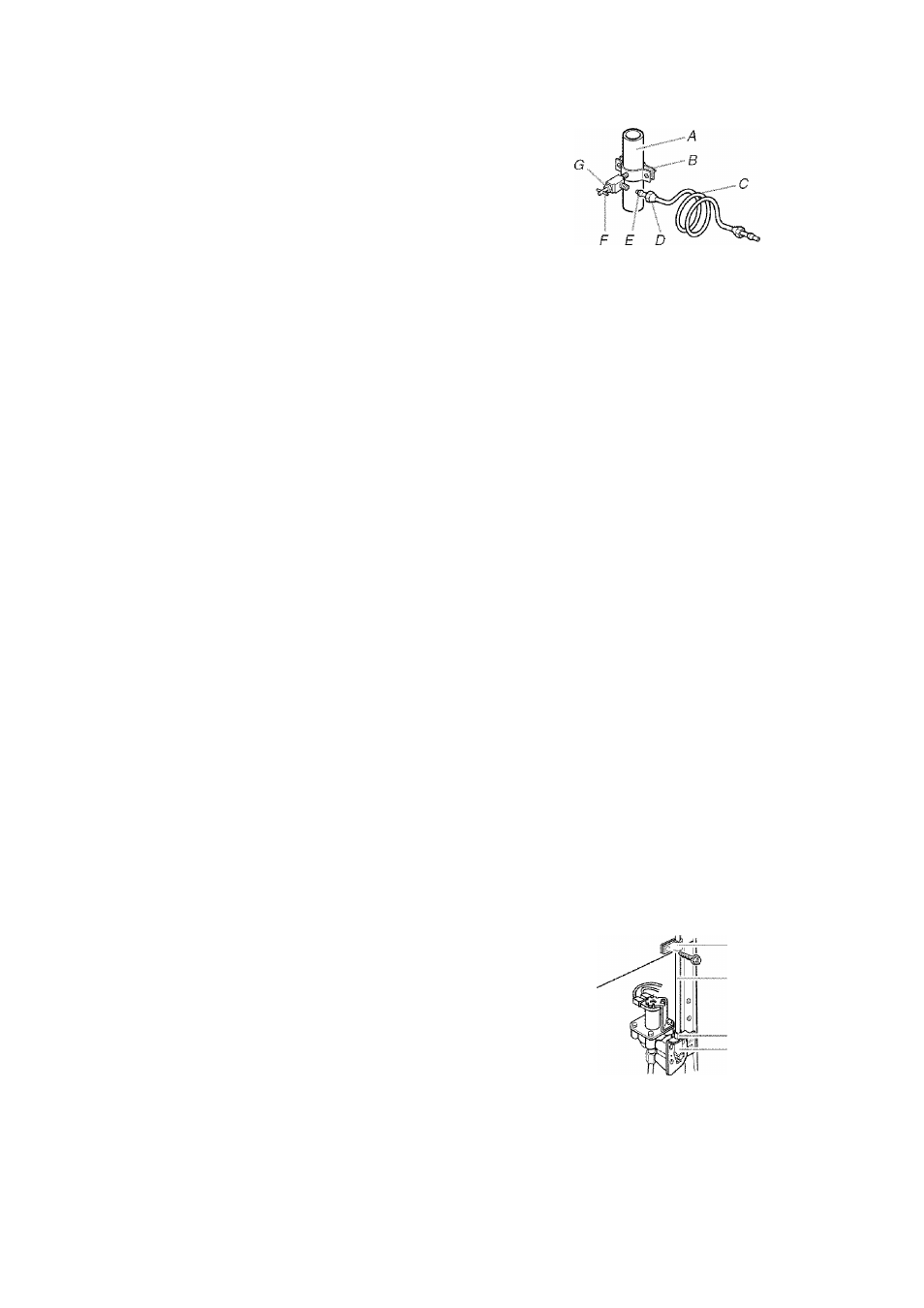

A Tubería de agua fría
B. Abrazadera para tubería
C. Tubería de cobre
D. Tuerca de compresión
E. Manga de compresión
F. Válvula de cierre
G. Tuerca de presión
6 . Ajuste la válvula de cierre a la tubería de agua fría con una
abrazadera para tubería. Asegúrese que el extremo de salida
esté firmemente insertado en el orificio taladrado de Vd"
(6,35 mm) en la tubería de agua y que la arandela esté por
debajo de la abrazadera para tubería. Ajuste la tuerca de
presión. Apriete los tornillos de la abrazadera para tubería
lentamente y en forma pareja de manera que la arandela
provea un cierre hermético. No apriete demasiado porque se
puede quebrar la tubería de cobre.
7. Deslice la manga de compresión y la tuerca de compresión
sobre la tubería de cobre como se muestra. Inserte el
extremo de la tubería en el extremo de salida hasta donde
sea posible. Atornille la tuerca de compresión sobre el
extremo de salida con una llave ajustable. No apriete
demasiado.
8 . Coloque el extremo libre de la tubería dentro de un recipiente
o fregadero, y ABRA la llave de agua principal para lavar la
tubería hasta que el agua salga limpia. CIERRÉ la válvula de
cierre del agua en la tubería de agua. Enrolle la tubería de
cobre en espiral.
Conexión al refrigerador
Estilo 1
1 . Desenchufe el refrigerador o desconecte el suministro de
energía.
Fije el tubo de cobre a la entrada de la válvula usando una
tuerca de compresión y manga de compresión como se
muestra. Ajuste la tuerca de compresión. No apriete
demasiado.
Use la abrazadera para tubería en la parte trasera del
refrigerador para afianzar la tubería al refrigerador según se
muestra. Esto ayudará a evitar daños a la tubería cuando el
refrigerador se empuje contra la pared posterior.
ABRA la válvula de cierre.
Revise si hay fugas. Ajuste las conexiones (incluso las de la
válvula) o tuercas que tienen fugas.
A
A. Abrazadera para tubería
B. Tubería de cobre
C
D
C. Tuerca de compresión
D. Entrada de la válvula
6. La fábrica de hielo esfá equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la línea de agua de
Vd" (6,35 mm) en cualquiera de las conexiones de la tubería.
Consiga un filtro de agua del distribuidor de
electrodomésticos más cercano a su domicilio.
