Instructions d'installation
CONVERSION AU GAZ PROPANE (LP)
(SUITE)
H CHANGEZ LES DIAPHRAGMES DES
BRÛLEURS DE LA TABLE DE CUISSON
H
E
Enlevez les grilles, les capuchons de brûleur et
les têtes de brûleur.
À l'aide d'un tourne écrou de 7 mm., enlevez les
diaphragmes du brûleur. Vous pouvez les atteindre en
passant par le trou de la table de cuisson.
Capuchon ,^o
intérieur de ^
brûleur
Tête de
brûleuT
Capuchon
extérieur
de brûleur
Base de
brûleur
Capuchon de
brûleur
Tête de
brûleur
Injecteurs à orifice situés --------
dans ces ouvertures
Brûleur à trois anneaux
Injecteur à orifice situé Électrode
dans cette ouverture
_ Bague de
rétention
NOTE : Sur tous les brûleurs, les
diaphragmes ont une bogue de
rétention à ressort autour de
la tête hexagonale pour retenir
le diaphragme dons le tourne-
écrou pendant l'installation et
l'enlèvement. Il fout exercer un peu de force pour
pousser le tourne-écrou vers le bas de la bogue.

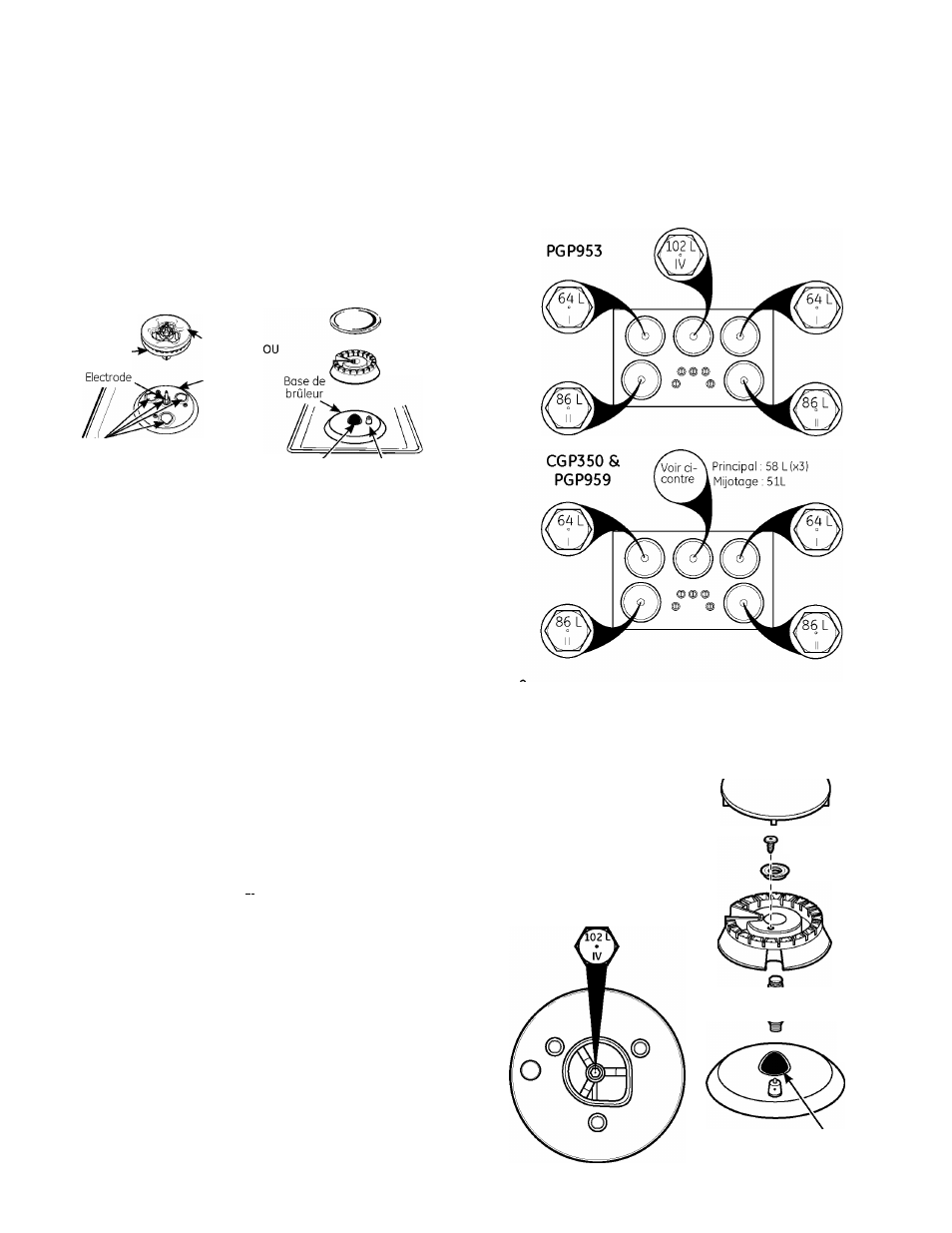

E Repérez les orifices PL fixés au régulateur de
pression et accompagnés des instructions de
conversion du gaz PL. La taille est indiquée par
un chiffre et le type de gaz par une lettre, sur le
dessus ou le côté. (Important : Conservez les
diaphragmes que vous avez enlevés de votre
appareil pour une utilisation future.)
Choque diaphragme indique une série de
signes gravés (I, II, IV, V ou rien) en haut.
Ces signes indiquent l'emplacement précis de choque
diaphragme sur le brûleur de la table de cuisson.
/ x Z yi^xl
Pour les modèles PGP953
(F^lus court)
Pour les modèles PGP959 et GGP350
lE CHANGEZ LES DIAPHRAGMES DES
BRÛLEURS DE LA TABLE DE CUISSON
(SUITE.)
BRULEUR CENTRAL
Brûleur grand format de 15 000 Btu/h (Modèles PGP953)
________ Capuchon
x-------- de brûleur
Injecteur allongé pour brûleur
central grand format
Vis de réglage
Étranglement
Tête de
brûleur
Injecteur
allongé
Base de
brûleur
Injecteur à orifice situé
dans cette ouverture
13
