Figure 7-3 - Typical Single Cable Intertier
Connection for Batteries with Threaded Insert
Terminals
0.5
Figure 7-4 - Typical Large BCI Group Size
Intertier Connection Using 4/0 Cable
Figure 7-2 - Typical Dual Cable
Intertier Connection for 6V Threaded Insert
Terminal Batteries
Figure 7-1 - Typical Single Cable
Intertier Connection for Flag
Terminal Batteries

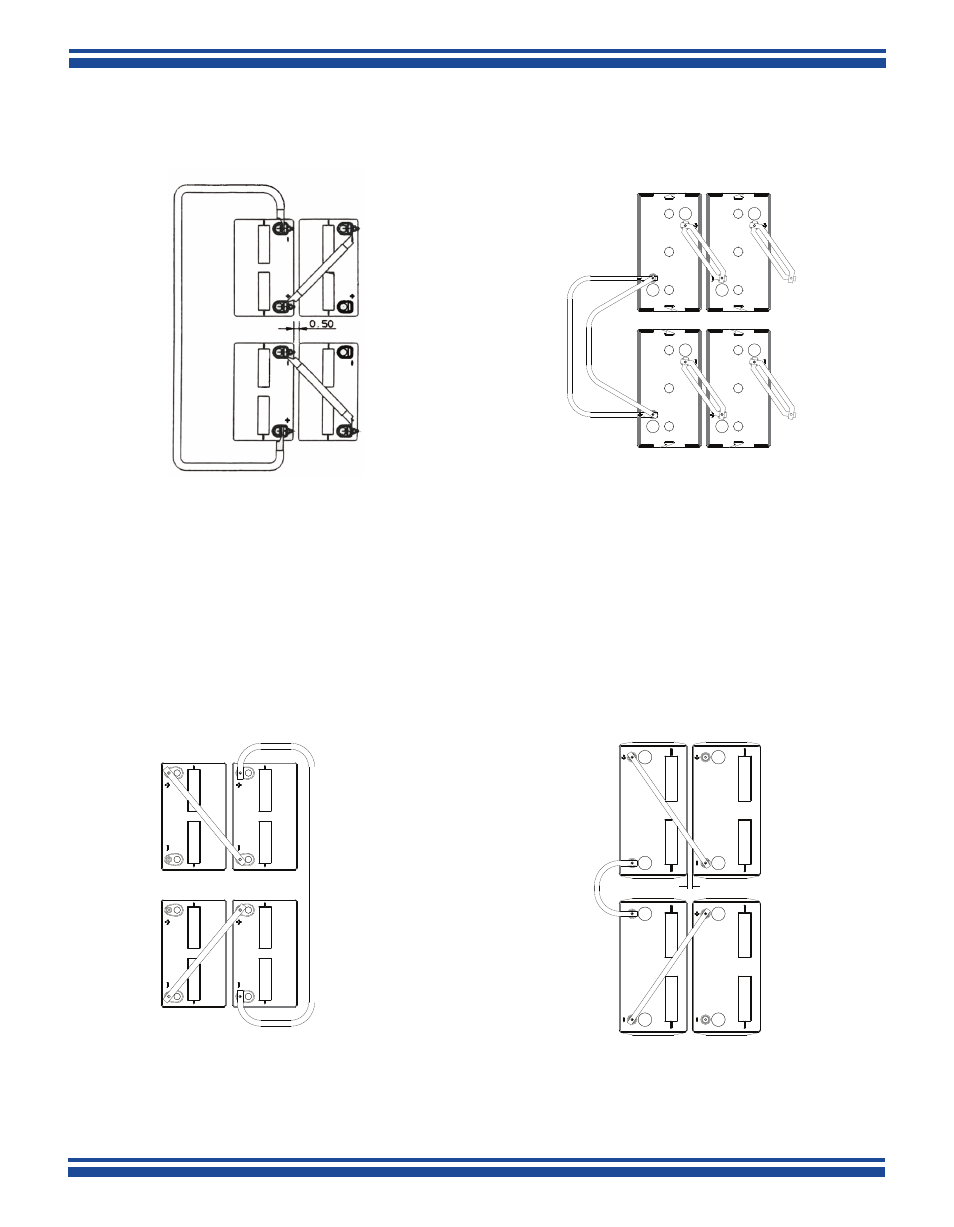

FIGURE 7 - INTERTIER CABLE CONFIGURATIONS
