40

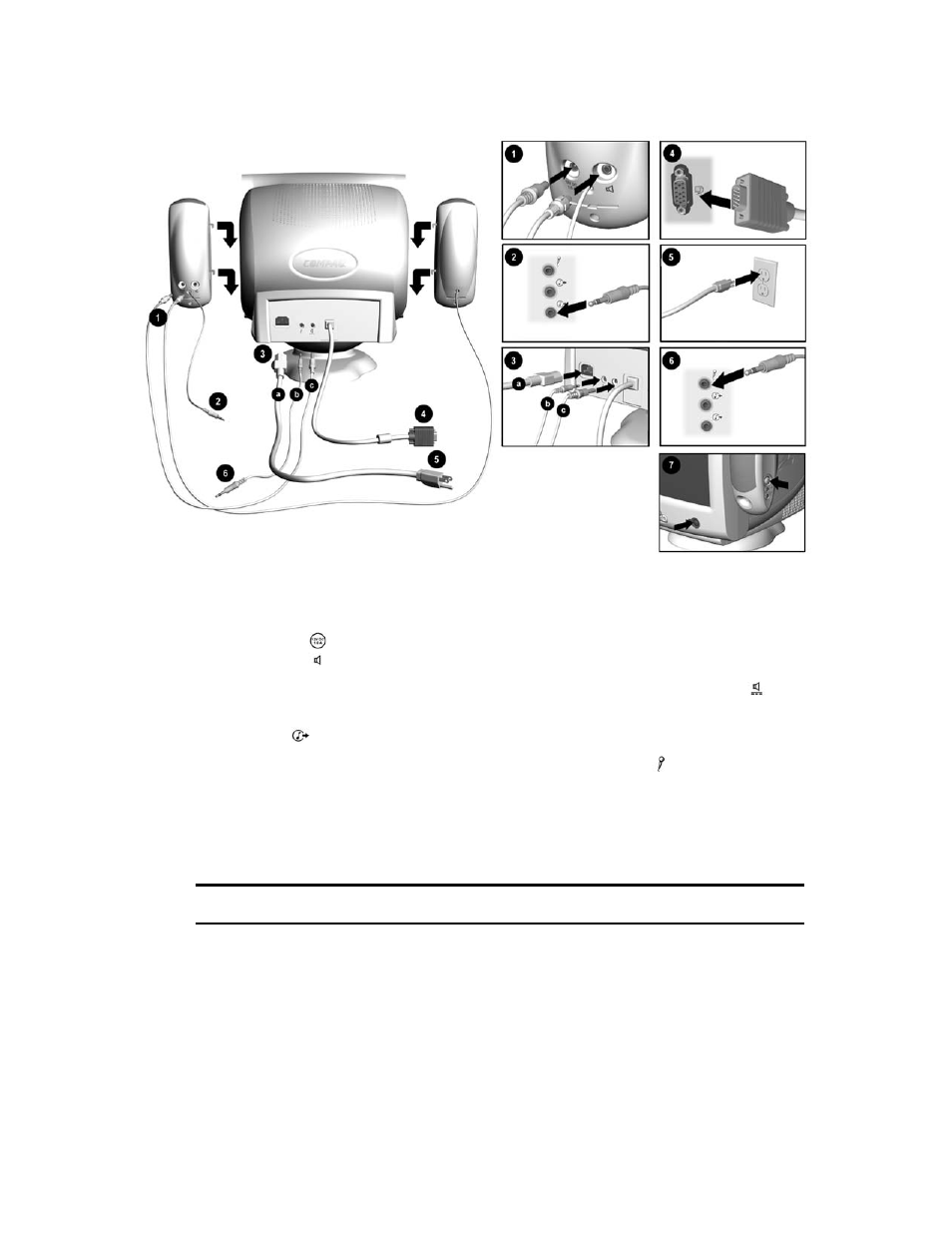

Installation
Avant d’installer votre moniteur, placez-le dans un endroit facilement accessible et bien aéré, à
proximité de votre ordinateur, puis assurez-vous que votre ordinateur et tous les périphériques sont
hors tension et procédez comme suit :
1. Insérez le câble d’alimentation haut-parleur ou le connecteur intermédiaire situé
1 à l’arrière du
haut-parleur droit . Insérez la fiche du haut-parleur gauche dans la prise située à l’arrière du
haut-parleur droit .
2. Insérez l’autre extrémité du câble d’alimentation haut-parleur 3cccc à l’arrière du moniteur .
3. Branchez la fiche vert-jaune du haut-parleur droit 2 dans la prise de sortie audio située à l’arrière
de l’ordinateur .
4. Branchez l’extrémité rose du câble microphone dans la prise microphone située sur la face
arrière du moniteur
3bbbb, puis branchez l’autre extrémité du câble dans le connecteur de
microphone situé sur la face arrière de l’ordinateur 6.
5. Branchez le câble d’interface du moniteur situé à l’arrière du moniteur dans la prise bleue située à
l’arrière de l’ordinateur
4. Serrez les vis sur l’extrémité du connecteur.
IMPORTANT : Assurez-vous que le câble d’interface est bien aligné sur le connecteur à 15 broches. Ne
forcez pas sur le câble lors de son branchement au connecteur, car vous pourriez l'endommager.
( Suite des instructions d’installation à la page suivante)
