DMX 連接 PIN 的接點說明

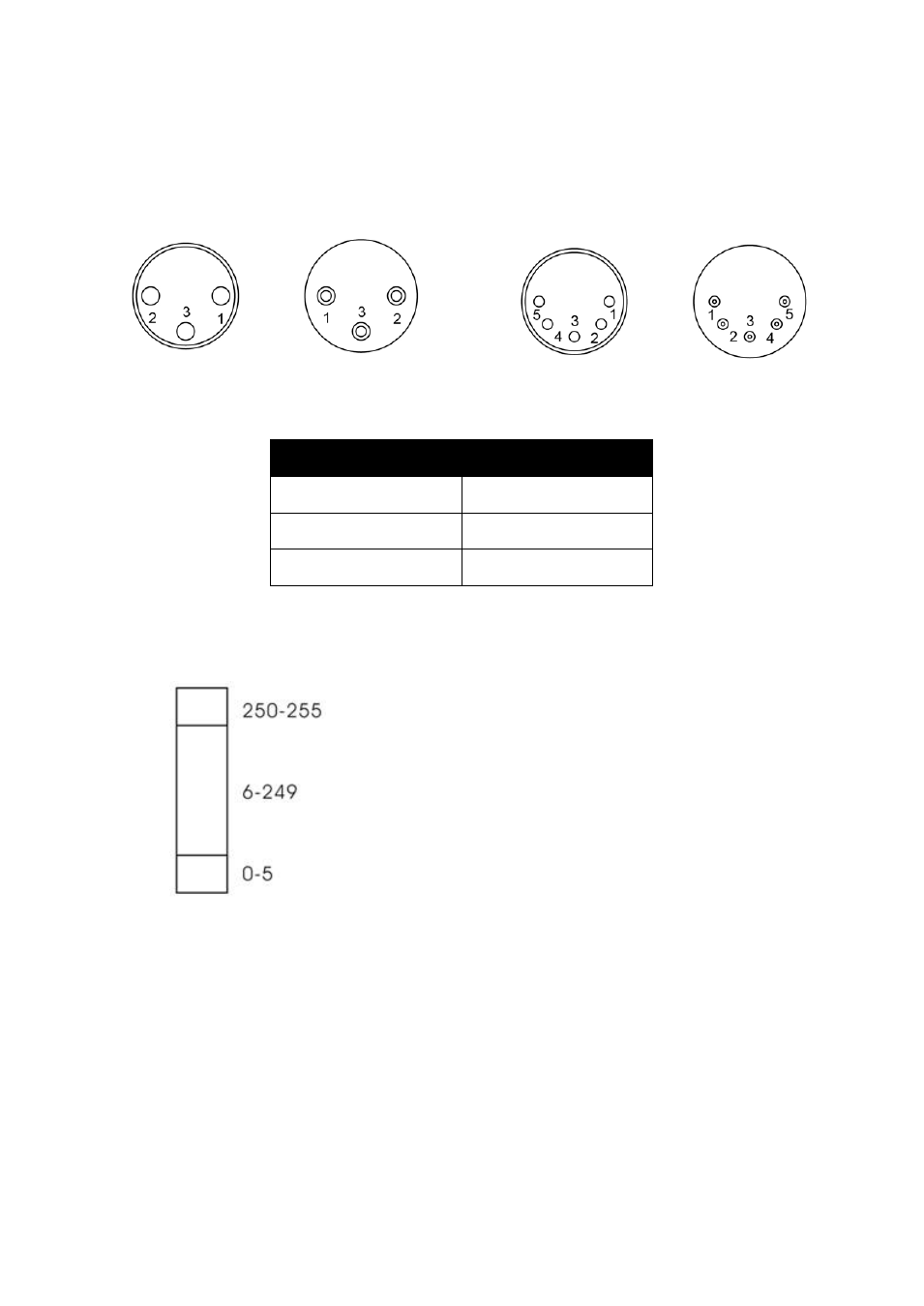

本機提供 3 Pin 或 5 PIN XLR 的 DMX 連接。下方為 Pin 的接點說明：
3 Pin XLR 5 Pin XLR
Pin 功能
1 接地
2 數據-
3 數據+

DMX 頻道控制說明
LCU-1 內建有 DMX 的功能，使用一個控制頻道，每一個頻道可設定
的數值在 0~255 之間。
連結 DMX 控台後，輸出量的大小由 DMX 控台控制。
當該頻道的設定數值在 0 ~ 5 之間時, LCU-1 機器將無法動作。
設定值 0 - 5 = 關
設定值 6 – 249 = 調整輸出量大小 (從 5% 到 95%)
設定值 250 – 255 = 最高輸出量 (100%)
