D
GB
F
E

21

96020-02.2015-DGbFEI

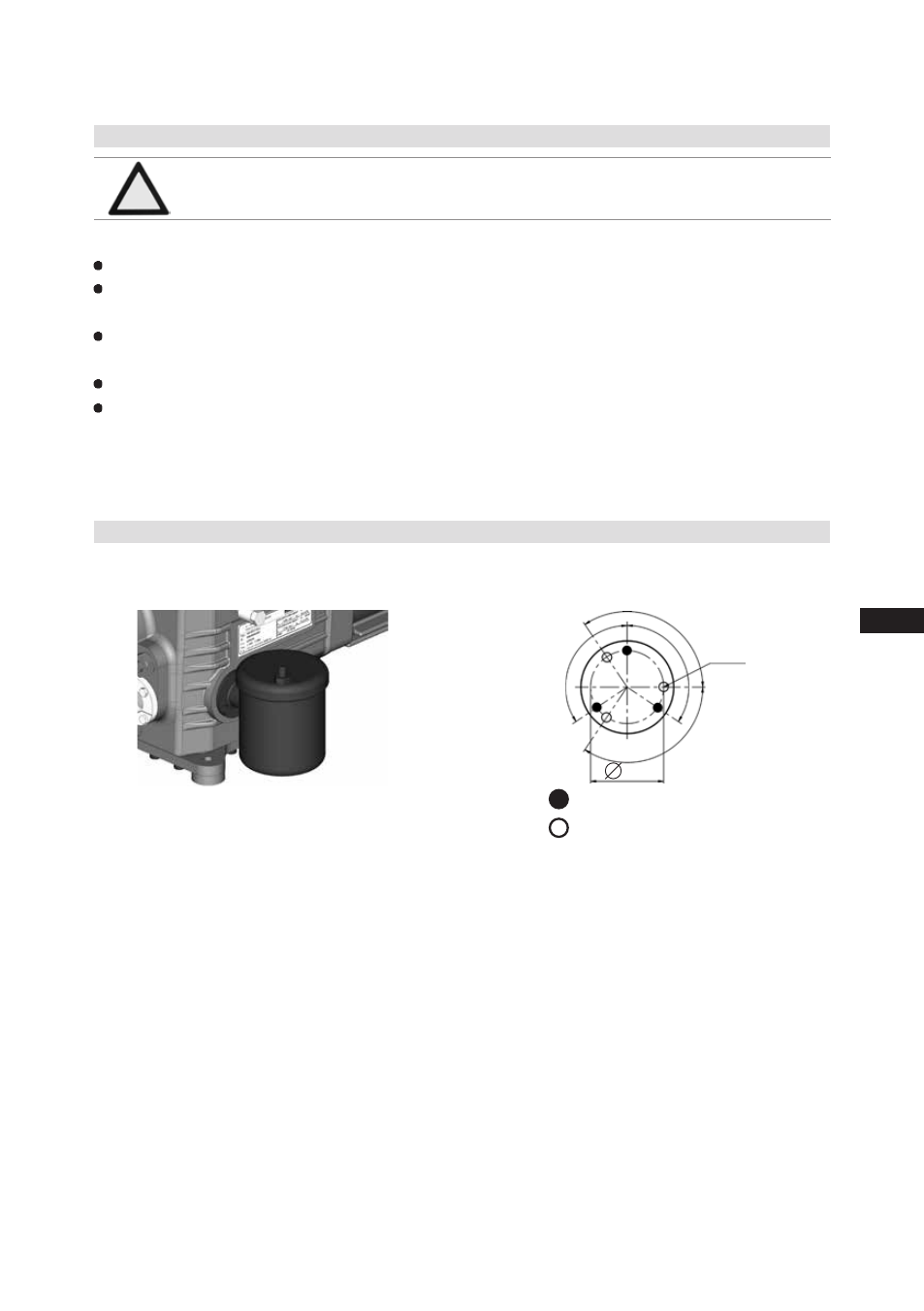

6.9 Connection of oil level regulator

The connection "O" is provided for installing an oil level regulator. A corresponding adapter must be
obtained from the trade.

6| Commissioning

Mechanical oil level regulator
at the "O" connection

Fig. 20

Schmierung / Ölkontrolle

Bei Inbetriebnahme Öldruckkontrolle mittels Manometer über

den Schraderanschluss an der Ölpumpe vornehmen.

Nach Erreichen des Beharrungszustands (kontinuierliche

Betriebsbedingung) Ölstand des Verdichters kontrollieren.

Er soll im Schauglasbereich sichtbar sein (siehe Bild).

Automatische Überwachung durch Öldifferenzdruckschalter.

Bei Inbetriebnahme Funktionsprüfung des Öldifferenzdruck-

schalters vornehmen.

Bei Abschaltung durch das Gerät ist eine Störanalyse vorzunehmen.

Hinweise auf dem Deckel des Schalters beachten.
WARNUNG! Wenn größere Ölmengen nachgefüllt werden müssen, besteht die Gefahr von

Ölschlägen. In diesem Falle muss die Ölrückführung überprüft werden.

i

Anschluss Ölspiegelregulator
Bei Verbundschaltungen von mehreren Verdichtern haben sich

Ölstandsregulierungssysteme bewährt. Für die Montage eines Ölspie-

gelregulators ist der Anschluss „O“ vorgesehen (siehe Maßzeichnung).

Alle gängigen Ölspiegelregulatoren von AC&R, ESK sowie das elek-

tronische Reglersystem TRAXOIL S1A1 von SPORLAN können direkt

ohne Adapter angeschlossen werden (s. Abb.). Ein Schauglas am

Ölspiegelregulator ist nicht erforderlich.

124 o

124

o

124

o

124

o

47,6

M6 x 10

je 3 mal

3-Loch-Anschlussbild für ESK,

AC&R und CARLY

3-Loch-Anschlussbild für TraxOil

3 times each

3 hole connection diagramm for

ESK, AC&R y CARLY
3 hole diagramm for TraxOil

6.8 Avoiding slugging

To prevent slugging:

The complete refrigeration system must be properly designed.
All components must be compatibly rated with each other with regard to output

(particularly the evaporator and expansion valves).

Suction gas superheat at the compressor input

should be min. 15 - 25 K. (Check the setting

of the expansion valve).

The system must reach a state of equilibrium.
Particularly in critical systems (e.g. several evaporator points), measures are recommended such

as replacement of liquid traps, solenoid valve in the liquid line, etc.
There should be no movement of coolant whatsoever while the compressor is at a standstill.

ATTENTION Slugging can damage the compressor and cause refrigerant to

leak.
