9 | Dimensions and connections

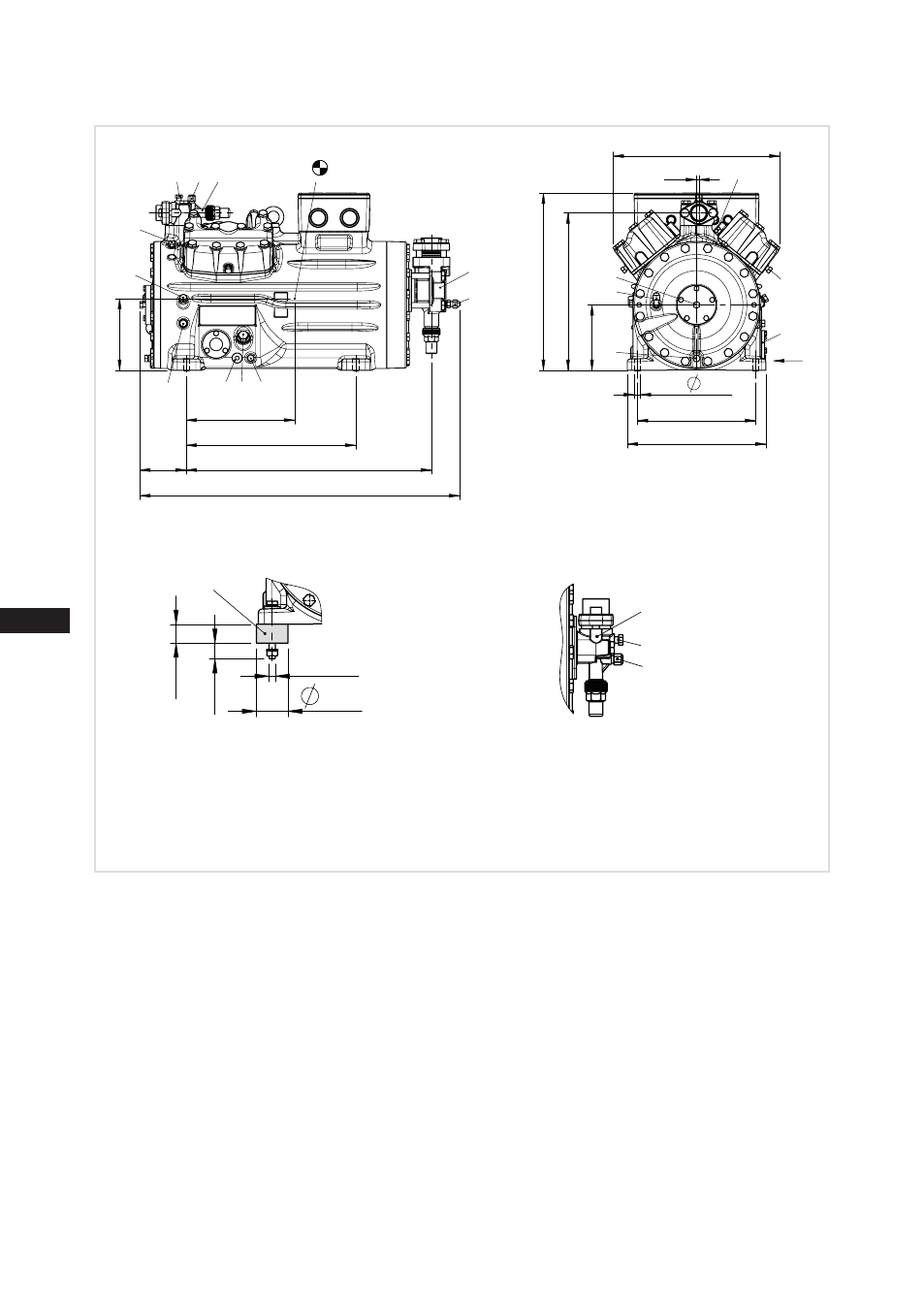

Fig. 27
Dimensions in mm
1) SV + DV 90° rotatable
Dimensions in ( ) = HG(X)44e/475-4 (S)
HG(X)44e/565-4
View HG(X)44e/475-4 (S)
HG(X)44e/565-4
Centre of gravity
1)
1)
ca.695 (650)
ca.235 (225)
ca.155
100
367
531 (509)
B B1 DV
A1
SV
D1
A
B,L
J H Q
142
ca.385
4x 13
256
300
340
5
ca.360
F
E
O,K
B,L
A2
D
X
M10
50
30
25
Schwingungsdämpfer
Vibration absorbers
SV
A1
A
Ansicht HG(X)44e/475-4 (S) + 565-4
View HG(X)44e/475-4 (S) + 565-4
Halbhermetischer Verdichter HG / Semi-hermetic compressor HG
1.0850-14907.0
Maße in mm
Dimensions in mm
Änderungen vorbehalten
Subject to change without notice
Massenschwerpunkt
Centre of gravity
Maße in ( ) für HG(X)44e/475-4 (S) + 565-4
Dimensions in ( ) for HG(X)44e/475-4 (S) + 565-4
Typ /
type
Teile-Nr. /
part-no.
Typ /
type
Teile-Nr. /
part-no.
Typ /
type
Teile-Nr. /
part-no.
Typ /
type
Teile-Nr. /
part-no.
Typ /
type
Teile-Nr. /
part-no.
Typ /
type
Teile-Nr. /
part-no.
HG44e/475-4 14900 HGX44e/475-4 14908 HG44e/475-4 S 14904 HGX44e/475-4 S 14912 HG44e/475-4 HC 10987 HG44e/475-4 S HC 10990
HG44e/565-4 14901 HGX44e/565-4 14909 HG44e/565-4 S 14905 HGX44e/565-4 S 14913 HG44e/565-4 HC 10988 HG44e/565-4 S HC 10991
HG44e/665-4 14902 HGX44e/665-4 14910 HG44e/665-4 S 14906 HGX44e/665-4 S 14914 HG44e/665-4 HC 10989 HG44e/665-4 S HC 10992
- - - - HG44e/770-4 S 14907 HGX44e/770-4 S 14915 - HG44e/770-4 S HC 10993
Anschlüsse /
Connections
HG44e/
475-4 (S)
565-4
HG44e/
565-4 S
665-4 (S)
770-4 S
SV
Saugabsperrventil, Rohr (L)* mm - Zoll
35 - 1 3/8" 42 – 1 5/8"
Suction line valve, tube (L)* mm - inch
DV
Druckabsperrventil, Rohr (L)* mm - Zoll
28 - 1 1/8"
Discharge line valve, tube (L)* mm - inch
A
Anschluss Saugseite, nicht absperrbar
Zoll / inch 1/4" NPTF
Connection suction side, not lockable
A1
Anschluss Saugseite, absperrbar
Zoll / inch 7/16" UNF
Connection suction side, lockable
A2
Anschluss Saugseite, nicht absperrbar
Zoll / inch 1/8" NPTF
Connection suction side, not lockable
B
Anschluss Druckseite, nicht absperrbar
Zoll / inch 1/8" NPTF
Connection discharge side, not lockable
B1
Anschluss Druckseite, absperrbar
Zoll / inch 7/16" UNF
Connection discharge side, lockable
D
Anschluss Öldrucksicherheitsschalter LP
Zoll / inch 7/16" UNF
Connection oil pressure safety switch LP
D1
Anschluss Ölrückführung vom Ölabscheider
Zoll / inch 1/4" NPTF
Connection oil return from oil separator
E
Anschluss Öldruckmanometer
Zoll / inch 1/8" NPTF
Connection oil pressure gauge
F
Ölablass
Zoll / inch 1/4" NPTF
Oil drain
H
Stopfen Ölfüllung
mm M22x1,5
Oil charge plug
J
Anschluss Ölsumpfheizung
mm 15
Connection oil sump heater
K
Schauglas
mm 3xM6
Sight glass
L
Anschluss Wärmeschutzthermostat
Zoll / inch 1/8" NPTF
Connection thermal protection thermostat
O
Anschluss Ölspiegelregulator
mm 3xM6
Connection oil level regulator
Q
Anschluss Öltemperatursensor
Zoll / inch 1/8" NPTF
Connection oil temperature sensor
(L)* = Lötanschluss
(L)* = Brazing connection
F
E
D
C
A
F
E
