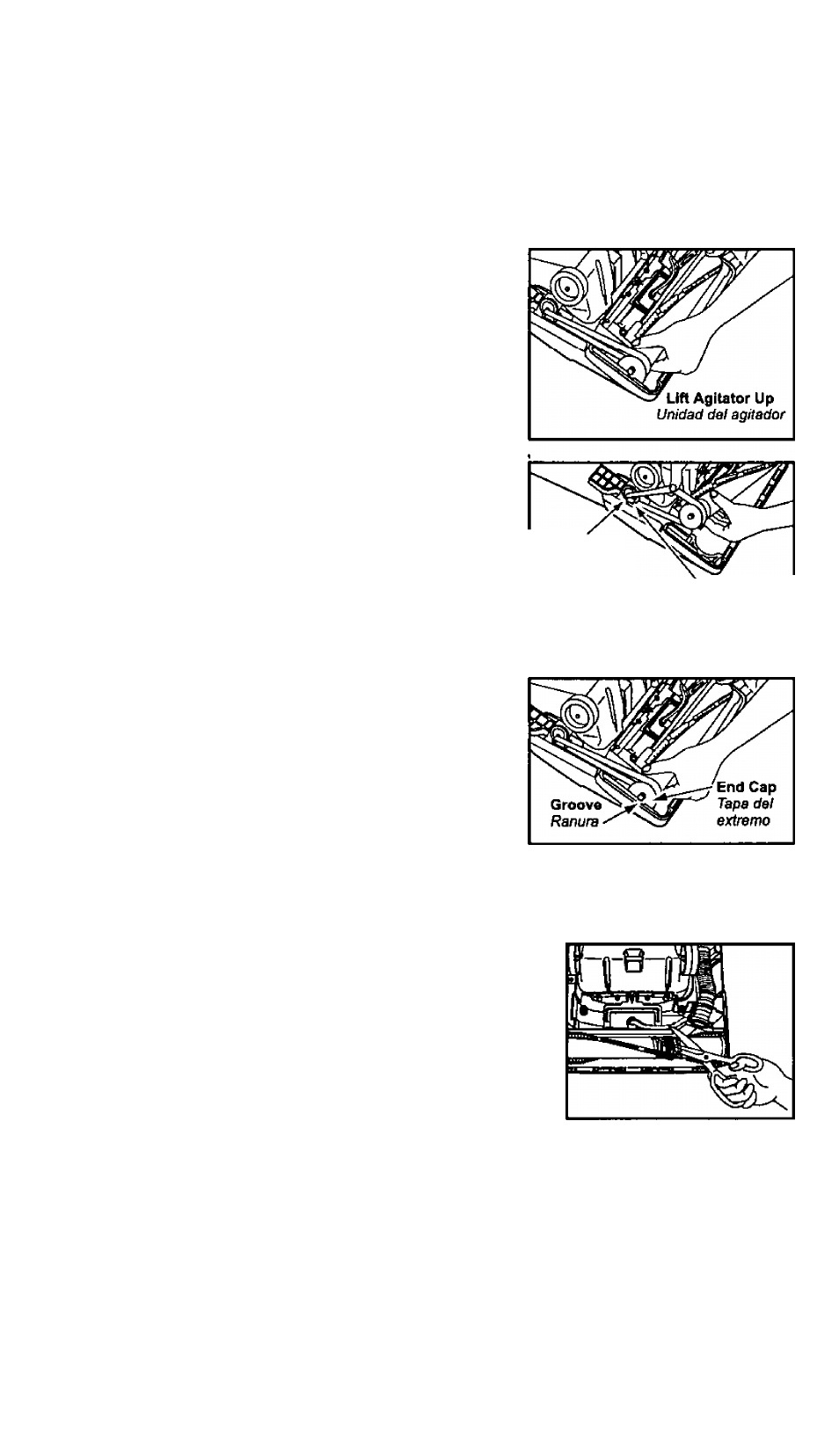

Replacing Belt / Cambio de la correa
>- Replace belt whenever a burning rubber smell caused by excessive slippage occurs /
Cambie la corea cuando ocurra un olor de goma que quema causado por un patinaje excesivo
Place carpet‘bare floor selector in CARPET position /
Mueva el selector de alfombra-suelos sin alfombra a la
posición para alfombras
>- Remove lower plate /
Quite la base interior
>- Remove agitator by carefully lifting out /
Al levantar con cuidado quite el agitador
>- Remove worn or broken belt /
Quite la correa gastada o rota
Loop new belt (Panasonic Type UB8 only) around
motor shaft and brush pulley; see illustration for
correct belt routing /
Envuelva la correa nueva (Panasonic Type UB8 solamente)
en el eje del motor y la polea de capillo, véase el diagrama
para envolverla correa
>■ Clean agitator and replace the two (2) end caps /
Limpie el agitador y cambie las dos (2) tapas del extremo
>- Reinstall agitator back into nozzle housing grooves /
Reinstate el agitador en las ranuras del compartimento de
la boquilla
>- After reinstalling the agitator, turn it by hand to make
sure that belt is not twisted or pinched and that all
rotating parts turn freely /
Después de instalar el agitador, ruede a mano para que
asegure que la correa no esté torcida ni apretada y que
rueden libremente todas las piezas rodantes
>- Reinstall lower plate /
Reemplace la base interior
Motor Shaft
£/e del motor
Carpet-Bare Floor
Selector Shaft
Eje del selector
carpet-bare fíoor
Cleaning Agitator / Limpieza del agitador
Clean agitator after every five uses and every time the belt is
replaced /
Limpie el agitador después de cada cinco utilizaciones y cada vez
que se cambia la correa
Remove lower plate /
Quite la base interior
Cut off any carpet pile and lint entangled around agitator with
a pair of scissors /
Cterte con unas tijeras el pelo de altombra y la pelusa envueltos
en el agitador
Remove agitator /
Quite el agitador
Reinstall agitator and lower plate /
Reemplace el agitador y la base interior
-
