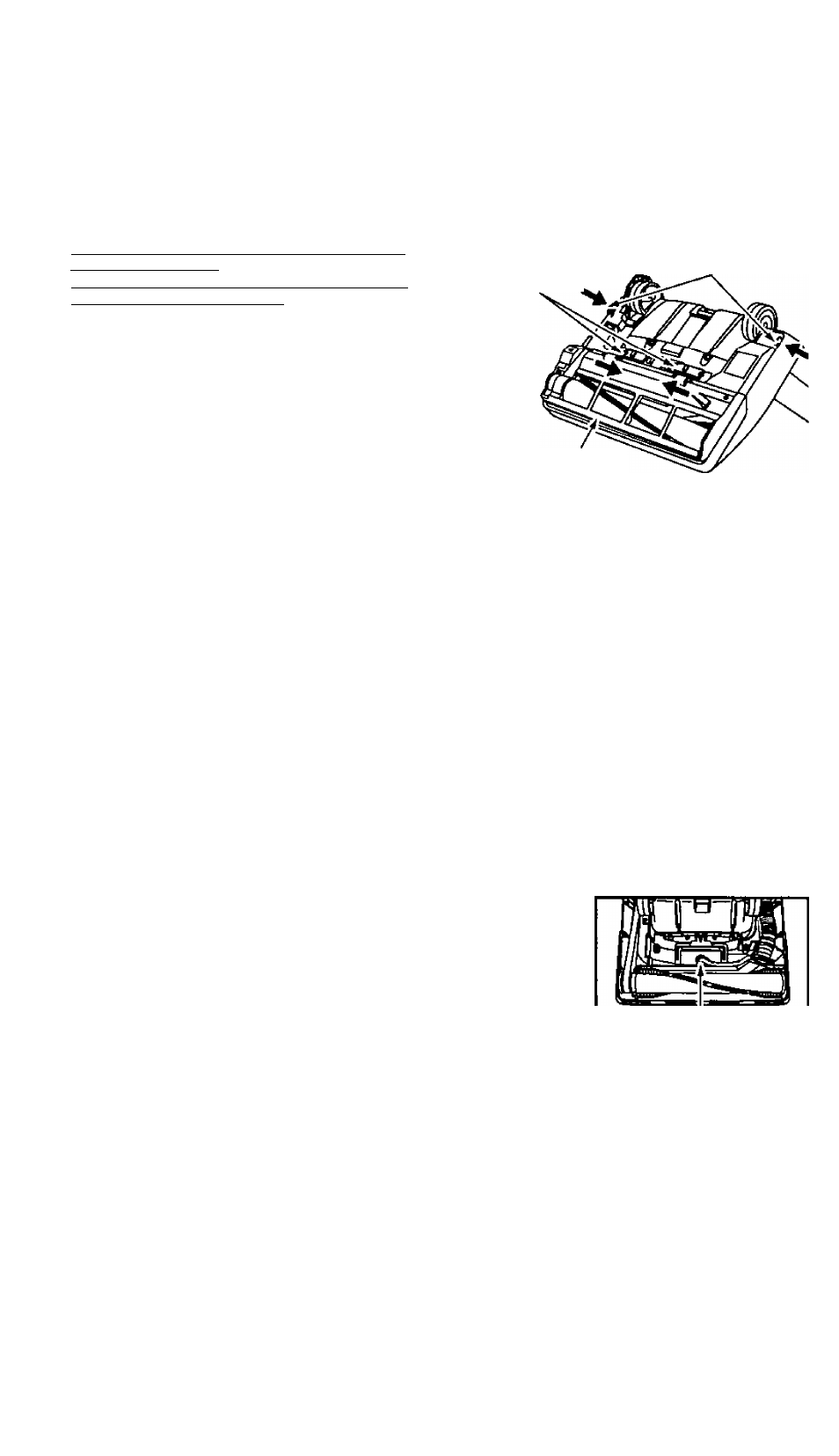

Removing and Installing Lower Plate /
Cambiar y insertar de ia base inferior
TWO Latches
Dos pestillos
Two Locking Tabs
Dos lengüetas de cierre
Before servicing any parts, disconnect vacuum
from electrical outlet /
Desenchufe la aspiradora de la toma de pared antes
de hacerles servicio a las piezas
Always place paper under nozzle anytime lower plate is
removed to protect floor /
Siempre coloque un pape! debajo de la boquilla para proteger
el suelo cada vez se quita la base inferior
Place handle in upright position and turn vacuum over
to expose lower plate /
Coloque el mango en la posición vertical у vuelque la
aspiradora para exponerla base inferior Lower Plate
Base inferior
Release lower plate by pressing two (2) latches and two
(2) locking tabs inward as shown /
Para liberar la place interior, apriete hada adentro los dos (2) pestillos y las dos (2) lengüetas de
derre como se muestra
Remove lower plate and remove any residue that may exist in belt area /
Quite la base interior у quite los residuos que exista en el área de la correa
Reinstall iower plate by hooking front end of lower plate into slots on front of nozzle
housing /
Para reinstalar la base interior, enganche el extremo delantero de la base interior en las ranuras
en el montaje delantero de la boquilla
Make sure all wires are routed propeily and not pinched /
Asegúrese de que las alambres estén dirigidas bien y no estén apretadas
Press lower plate until locking tabs snap Into place then push two (2) latches outward /
Apriete la placa interior hasta que las lengüetas de derre estén bien instaladas y luego empuje
hacia afuera los dos (2) pestillos
Replacing Headlight Bulb / Cambio de ia bombala
Remove lower plate /
Quite la base interior
>• Grasp the bulb socket assembly and pull upward while moving
it back and forth /
Agarre el casquillo portalámparas y levante al moverlo hacia trasera
y delantera
Remove old bulb from the bulb socket assembly by pushing in
whiie turning counterclockwise /
Quite la bombilla vieja del casquillo portalámparas al empujar hacia
Bulb Socket Assembly
Casquillo portalámparas
adentro y rodar en el sentido contrario de las agujas de reloj al mismo tiempo
Replace bulb by pushing in while turning clockwise /
Reemplace la bombilla empujando hada adentro y rodando en el sentido de las agujas de reloj al
mismo tiempo
Only use a bulb rated 130 V AC-15 Watts or less /
Use solamente una bombilla de 130 VAC~15 vatios o de menos voltios
Replace bulb socket assembly into nozzle housing by pushing it back down into slot/
Reemplace el casquillo portalámparas en el montaje de boquilla empujándolo hada ab^'o en la
ranura
Reinstall Iower plate /
Reemplace la base interior
-
