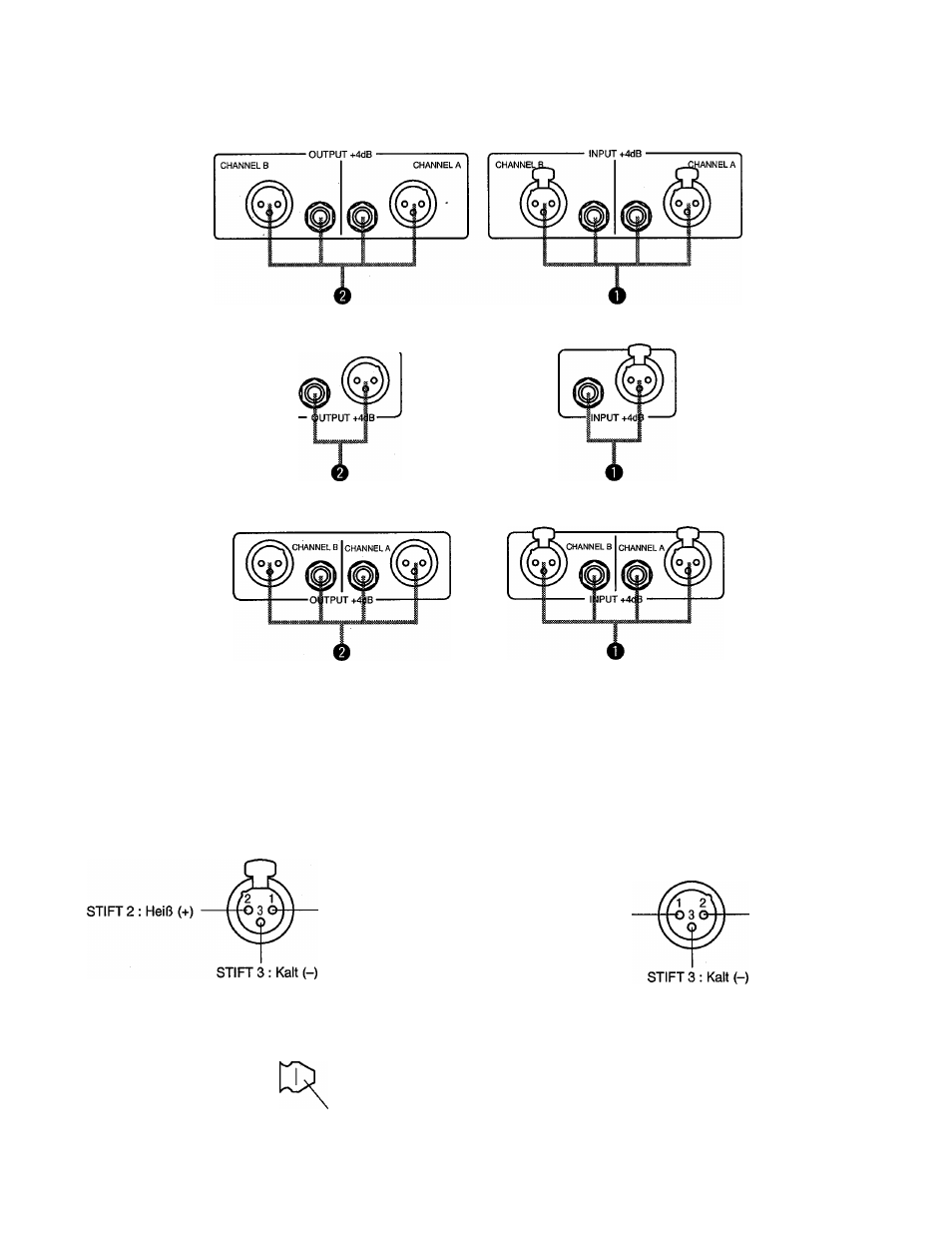

RUCKWAND
Q2031B
GQ1031C
GQ2015A
O
Eingangsanschlüsse (INPUT)
Der Equalizer ist mit zwei Arten von symmetrischen Ein-
gangsanschiüssen ausgestattet: XLR- und Kiinkenbuchse.
An beide sollten nur 600 ß Leitungen angeschiossen wer
den. Der Nenneingangspegel beträgt +4 dB.
• Buchse des Typs XLR-3-31
•
STIFT 1 : Masse
O
Ausgangsanschlüsse (OUTPUT)
Der Equalizer ist mit zwei Arten von symmetrischen Aus-
gangsanschiüssen ausgestattet: XLR- und Klinkenbuchse.
An beide sollten nur Leitungen mit einer passenden
Lastimpedanz von 600 ß angeschiossen werden. Der Nenn
ausgangspegel beträgt +4 dB.
• Buchse des Typs XLR-3-32
STIFT 1 : Masse
STIFT 2 : Heiß (+)
• TRS-Klinkenbuchse
n
Hüise : Masse
Spitze: Heiß (+)
Ring: Kait (-)
29
